5.4 识别参数
识别参数
26349-E0-00
A: 表面类型
请参考下表设置的标记表面与基板 ( 标记周围 ) 的明暗关系。
非反射体
标记比基板暗
反射体
标记比基板亮
设 置
亮度比较
识别状态
基板
标记
基板
标记
表面类型
25340-E0-00
B: 识别类型
识别类型分以下 5 种。
· 普通
除图样以外，所有的形状类型都使用该识别类型。但是，该方法无法识别时，请尝试使用其它的识别方法。
· 特殊 1
用「普通」类型无法进行识别时，请使用本方法。
· 特殊 2
用「普通」类型无法识别有缺口的标记时，请使用本方法。
· 图样轮廓，图样多值
只限作为图样登录的标记可以使用。详细内容请参阅第 4 章「3.1 使用图样匹配」。
C: 标记界限值
识别标记时 2 值图像的界限值，用后述的标记调整执行最优化。
D: 标记识别公差
指设置的标记面积数值和视觉识别的面积数值之间的误差容许值，用 % 设置，推荐值为「30」。
3-69
3

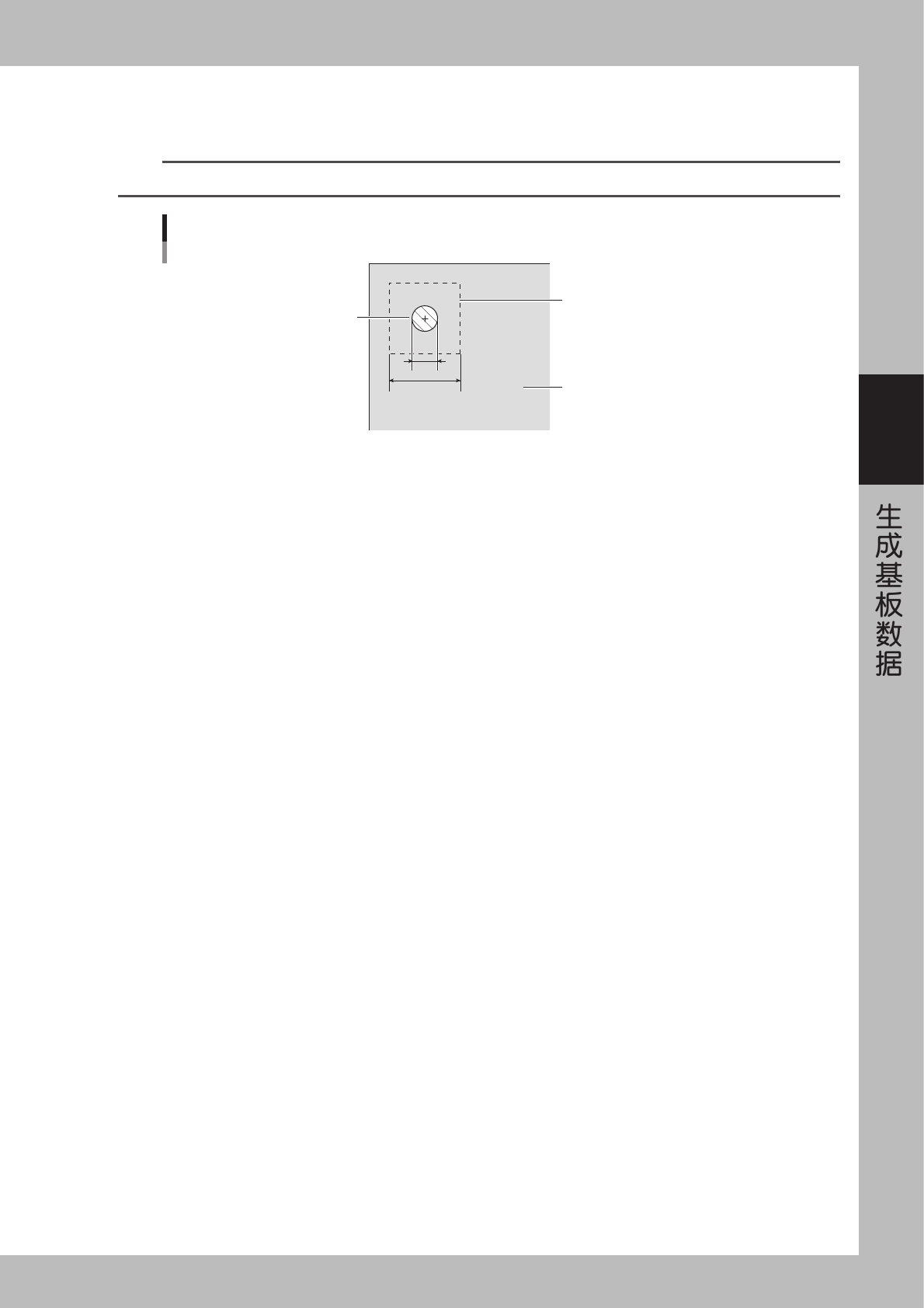

E: 标记检出范围 XY
最好将标记外形设置为 +3.00mm。以下图为例，标记的外形为 1mm 时，请输为 4mm，但是标记以外的图样被同时检出时 ( 抗
蚀图案 · 丝网 · 其他 )，可缩小标记检出范围，设置的范围为只能检出标记。
参考
将基本参数的「标记功能」设置为「坏板标记」时，「标记检出范围」被显示在识别图标画面。
1
4
标记检出范围
标记
基板
标记检出范围示例
25341-E0-00
G 〜 K: 照明级别
识别标记时的照明被分成多个领域，各个领域分别设置了照明级别。并用后述的标记调整执行最优化。
L、M: 排除标记外、标记内干扰数
指将标记图像用 2 值化图像识别时，为排除标记内、外侧出现的干扰而使用的数值。请用后述的标记调整求得最佳值并输入。
N: 识别动作流程
一般设置在「普通」。重视识别速度时请设置为「快速」，重视识别精度时请设置为「Fine」。
3-70
3
5.5 执行标记调整
标记调整即是确认被设置的参数是否合适的作业。未设置的参数则通过识别测试获取适当值。在此，就基本参数
的「标记功能」设置为「基准标记」时的调整方法作简单说明。
1
选择标记数据。
打开标记画面，将光标移至需进行确认作业的数据 No. 行。
2
打开标记辅助调整画面。
请按 [ 标记调整 ] 按钮，打开下图所示画面。
Step 4 Step 5
标记辅助调整
26350-E0-00
3
将基板固定在传送带上。
4

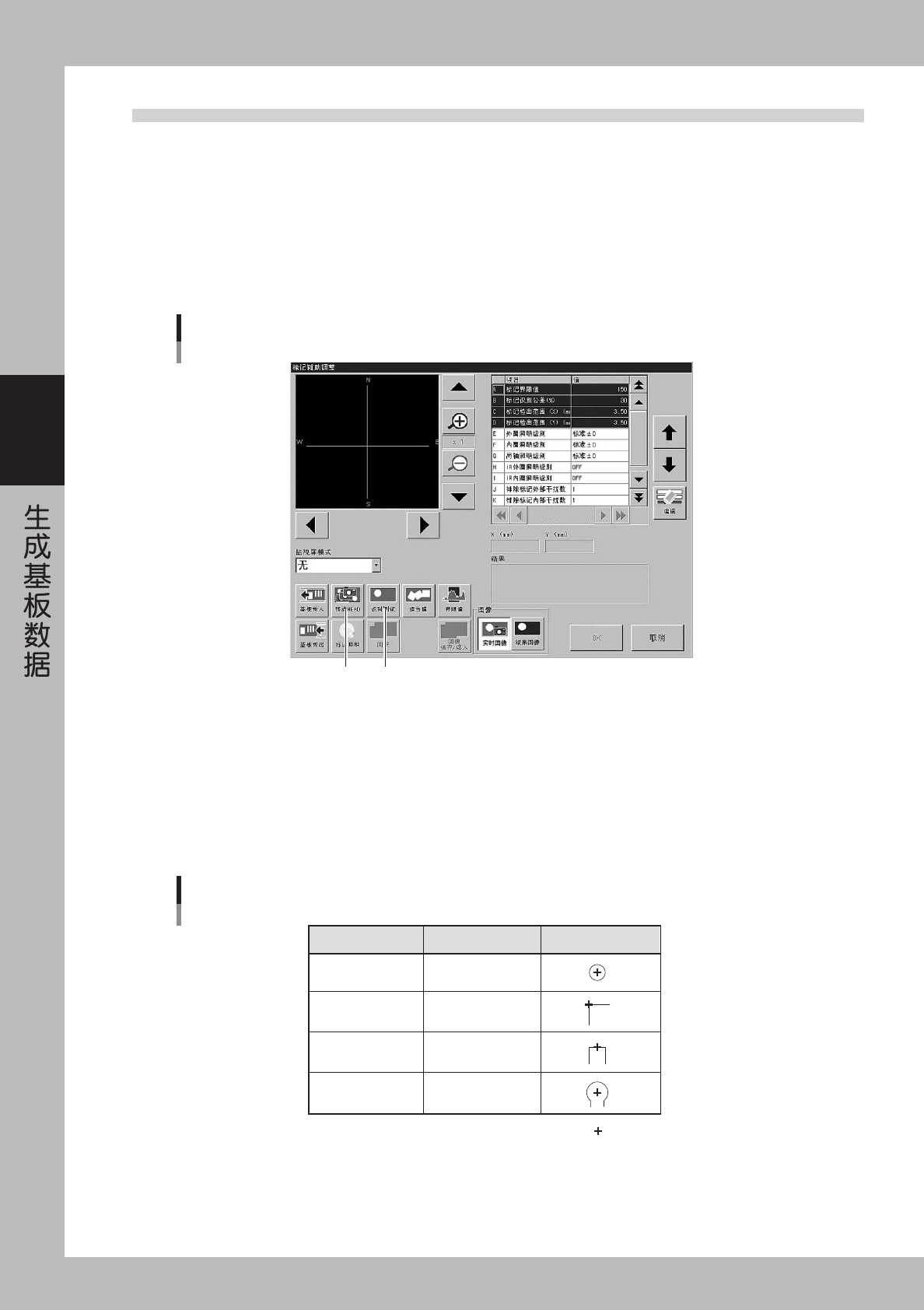

进行标记示教。
1. 请按 [ 移动 Head] 按钮，打开贴装头移动画面。
2. 请使用方向键移动贴装头，使画面上的十字光标对准标记 ( 下图所示的示教位置 )。
3. 请按 [OK] 按钮，返回标记调整画面。
形状类型 示教位置 例
圆、正方形
正三角形、特殊形状
角检出
前端检出
圆端检出
标记的中心
角部
前端的边的中心
前端的圆的中心
：
十字光标
标记示教位置
25342-E0-00
