3-26
3
F: 丢弃方法
如果发生元件识别错误，请指定丢弃元件的位置。芯片元件等请在「丢弃位置」中设置。
G: 重新执行次数
如果发生元件识别错误，请指定重新执行的次数。「立即停止」〜 14 次的范围内都可以设置。( 如果该重新执行的次数比机
器设置数据的重新执行次数少，请优先执行机器数据的重新执行次数。)
H: 传送带 Y 轴速度
对有一定高度的元件和贴装后容易松动的元件，贴装时可以适当放慢传送带 Y 轴的速度。可从「高速」「中速」「低速」「超
低速」的四个阶段中选择。
I: 数据库号码
从数据库复制参数值时，复制自处的数据库号码被显示。

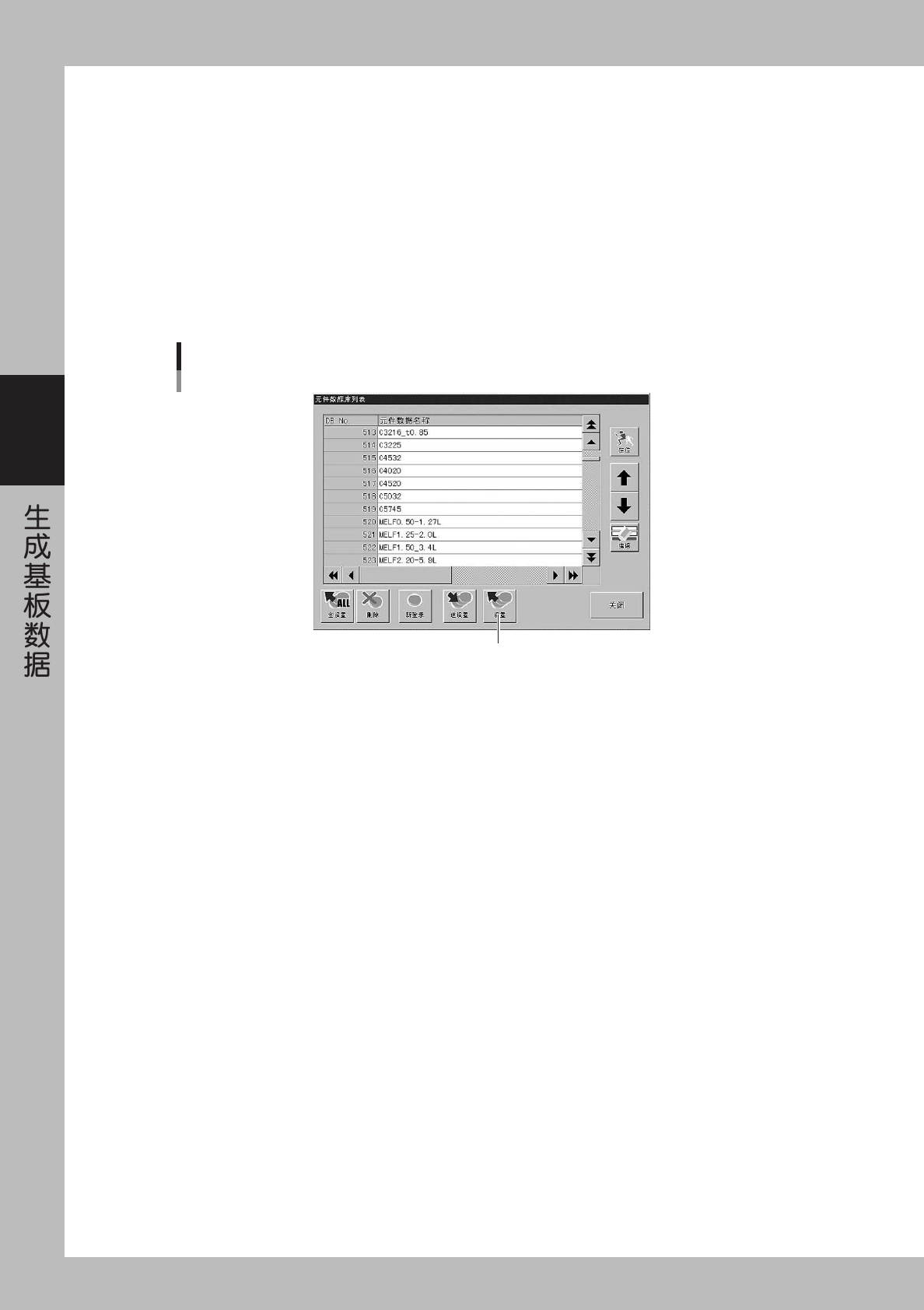

要从数据库复制参数值时，请按 [ 数据库 ] 按钮。「数据库列表」画面显示，请选择复制自处的数据，按 [ 设置 ] 键复制。
按该按钮
元件数据库设置
26316-E0-00
J: 信息库名
元件数据的信息库名称被显示。可以在机器内或 LAN 连接的 PC 上对信息库进行管理。（使用信息库时，请参阅「第六章 3.XML
建立信息库」）
3-27
3

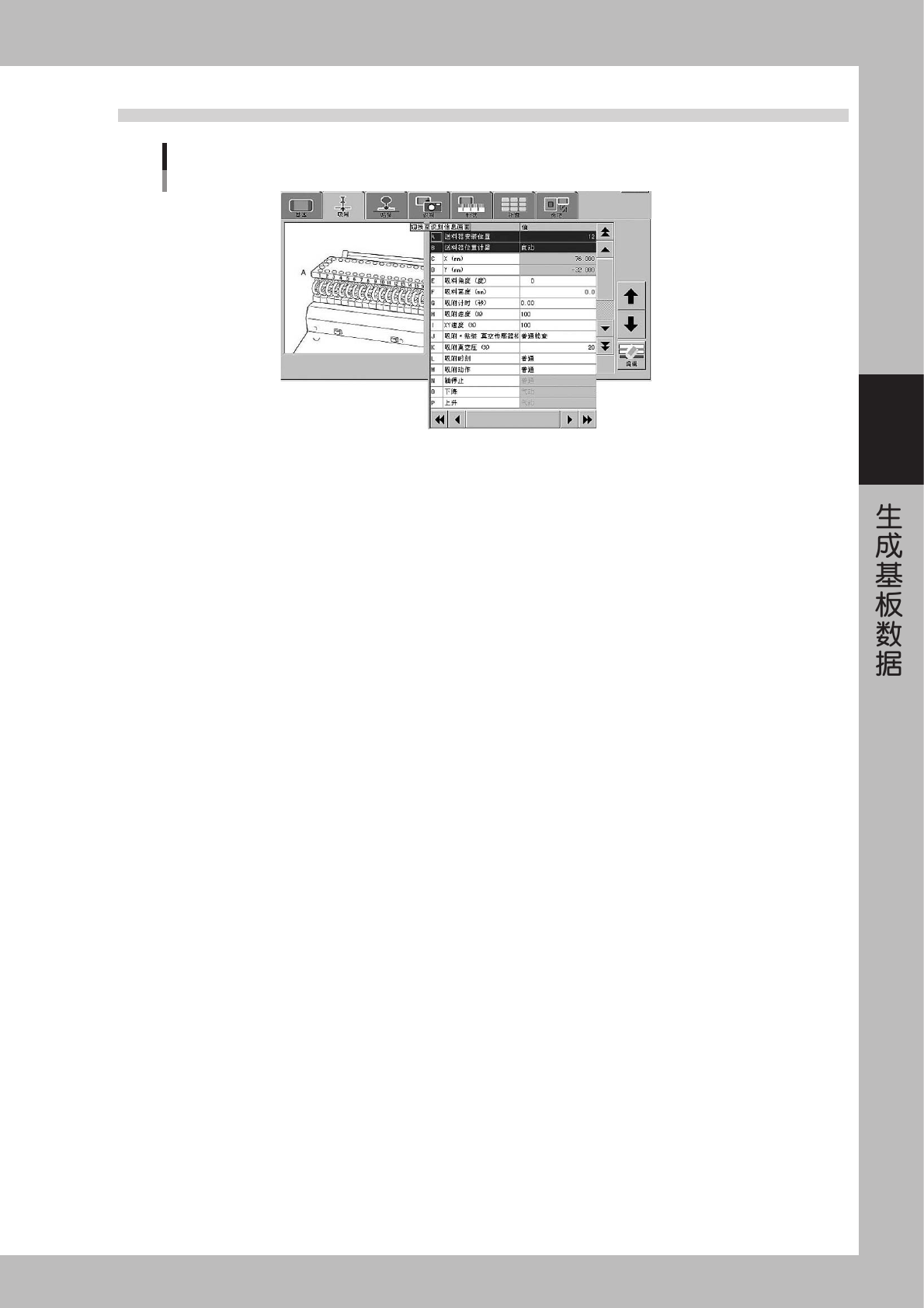

4.3 吸附参数
吸附参数
26317-E0-00
A: 送料器安装位置
请输入安装送料器的送料器架的号码 ( 送料器定位销位置 )。如果将「最优化的执行」设置为「执行」就不需要设置送料器
架号码。使用固定托盘送料器供给元件时，请输入安装该送料器附近的送料器架号码。如果配备了自动 / 外接式托盘交换器
等托盘装置后，直接使用初始值。
B: 送料器位置计算
如果元件的供给形态为「料带」或「散装」，请设置为「自动」。( 吸附位置被自动计算。) 如果由杆状送料器及托盘送料器供
给元件。请设置为「示教」。请参照「4.9 使用带状送料器以外的供给装置」。
C，D:XY( 吸料位置 )
请输入贴装头吸附元件时的坐标值。当「送料器位置计算」设置为「自动」时，该项目被跳过。使用杆状送料器及托盘送料
器时，请参照本章「4.9 使用带状送料器以外的供给装置」。请示教输入吸附位置。

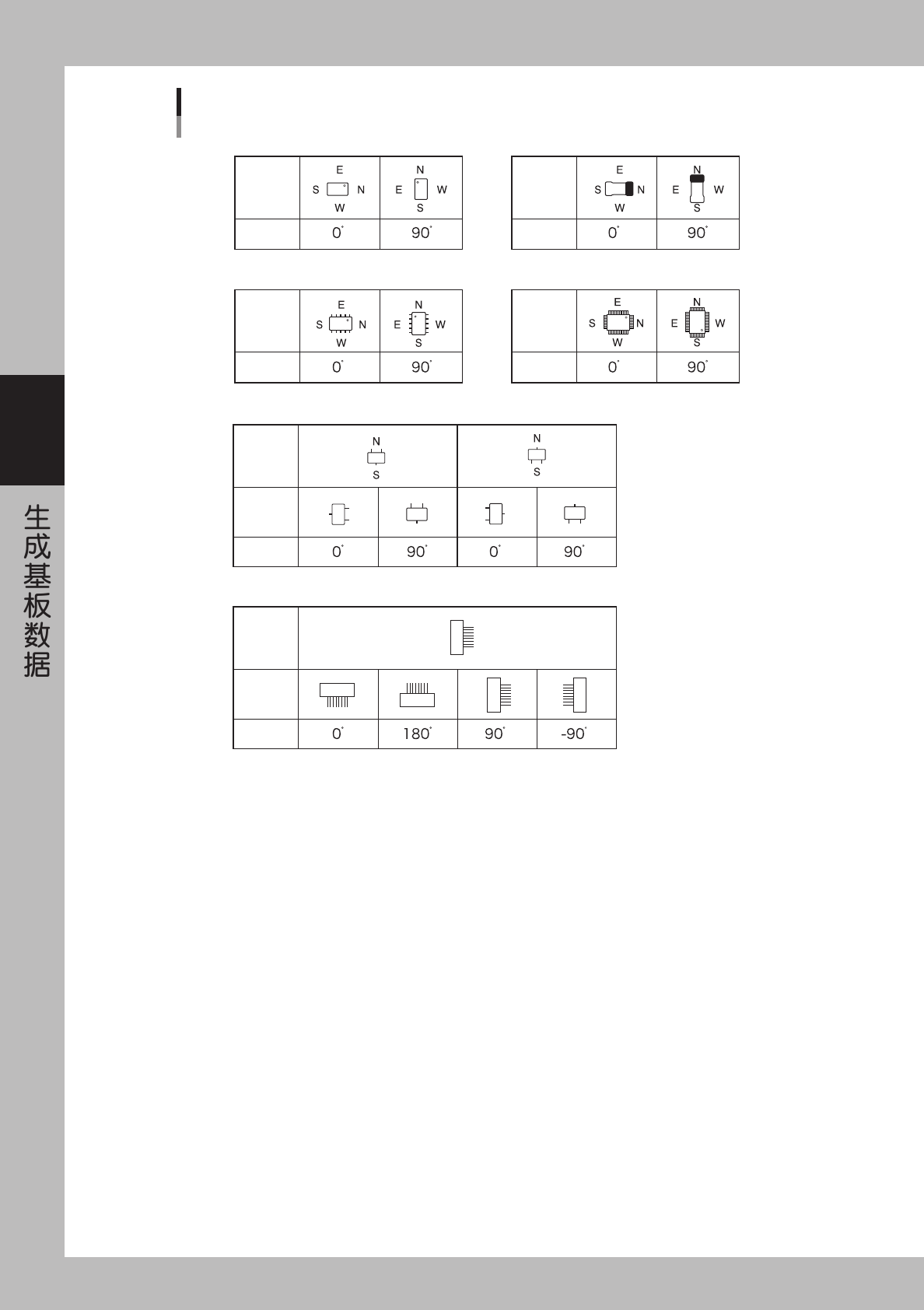

E: 吸料角度
· 请输入贴装头在送料器上方吸附元件时的旋转角度。该设置决定了识别元件时的元件方向 ( 识别基准 )。一般，元件原形
的宽度大于长度时设置为「0」度 ; 长度大于宽度时设置为「90」度。
· 使用散装式送料器供给元件时，请始终设置为「90」度。并请输入贴装头在送料器上吸附元件时的旋转角度。
· 因为晶体管必须使引脚全部面对 NS 方向设置吸料角度，所以元件原形的宽度大于长度时设置为「0」度 ; 长度大于宽度时
设置为「90」度。请参照下表输入正确的吸料角度。
· 因为 SOP 必须使引脚全部面对 EW 方向设置吸料角度，所以元件原形的宽度大于长度时设置为「0」度 ; 长度大于宽度时设
置为「90」度。请参照下表输入正确的吸料角度。
· 因为接插件必须使引脚全部面对 E 方向设置吸料角度，请参照下表输入正确的吸料角度。
3-28
3
元件原形
吸料角度
元件原形
吸料角度
元件原形
吸料角度
元件原形
吸料角度
识别基准
元件原形
吸料角度
识别基准
元件原形
吸料角度
■ 方形芯片元件 ■ MELF芯片
■ SOP
■ 微型Tr／SOT
■ 接插件 E
■ QFP
吸料角度
25313-E0-00
F: 吸料高度
指吸附元件时，使吸嘴下降的 Z 轴的高度校正值。一般设置为「0.0」。如果要下降该高度，请输入正数值，如果要上升该高度，
请输入负数值。
G: 吸附计时
指吸附元件时，从感知真空压起到吸嘴停留在下降端的时间 ( 秒 )。如芯片元件等小型元件，一般都设置在「0.00」。该设置
与外接托盘交换器连动。
H: 吸附速度
指吸附元件时，贴装头的下降轴 (Z 轴 ) 的速度。如果要放慢速度，请降低数值。一般被设置为 100(%)。
I: XY 速度
指从吸附元件到贴装元件之间 XY 轴的速度。如果要放慢速度，请降低数值。一般被设置为 100(%)。
