3.3.2 YV88Xg-F、YV88Xg-S 吸嘴交换站

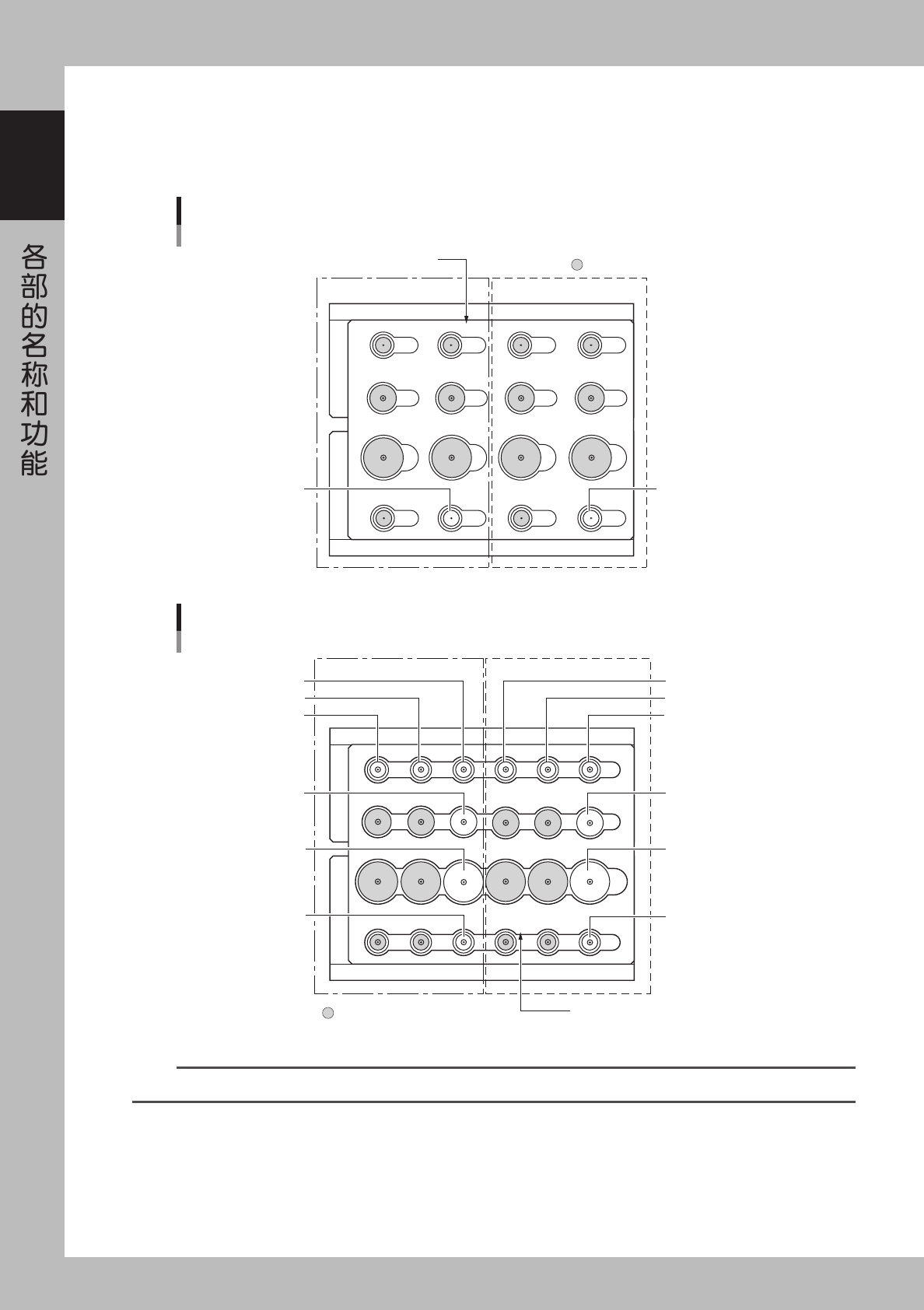

YV88Xg-F 装配了选件的吸嘴交换站后，1 号和 2 号贴装头都可以在具备飞行中快速交换吸嘴功能的指示架 No.5
上自动交换吸嘴。
YV88Xg-S 装配了标准配置，1 号和 2 号贴装头都可以自动交换吸嘴。对应吸嘴交换站的贴装头和吸嘴类型如下。
贴装头2号
贴装头1号
13141516
9101112
5678
1234
TYPE 66A
TYPE 66A
特殊规格区域
交换站No.
YV88Xg-F 吸嘴交换站
22113-E0-00
贴装头2号 贴装头1号
TYPE 61A
TYPE 62A
TYPE 63A
TYPE 61A
YV88Xg-S 吸嘴交换站
TYPE 63A
TYPE 62A
TYPE 64A
TYPE 64A
TYPE 65ATYPE 65A
TYPE 66
A
TYPE 66A
特殊规格区域
123456
789101112
131415161718
192021222324
交换站No.
22114-E0-00
n
要点
YV88Xg-F 装配了选件的吸嘴交换站后，只有具有飞行中快速交换吸嘴功能的指示架 No.5，才可以在吸嘴交换站自动交换吸嘴。
1-13
1
4. 送料器安装部
送料器安装部中，配备着安装带状送料器的送料器架，驱动选件机器的电源和气源接插件。
4.1 送料器架
带状送料器、振动式散装送料器、杆状送料器被安装在送料器架上，由贴片机供给的气压驱动。
此外，选件的 QFP 废弃站也被安装在送料器架上。

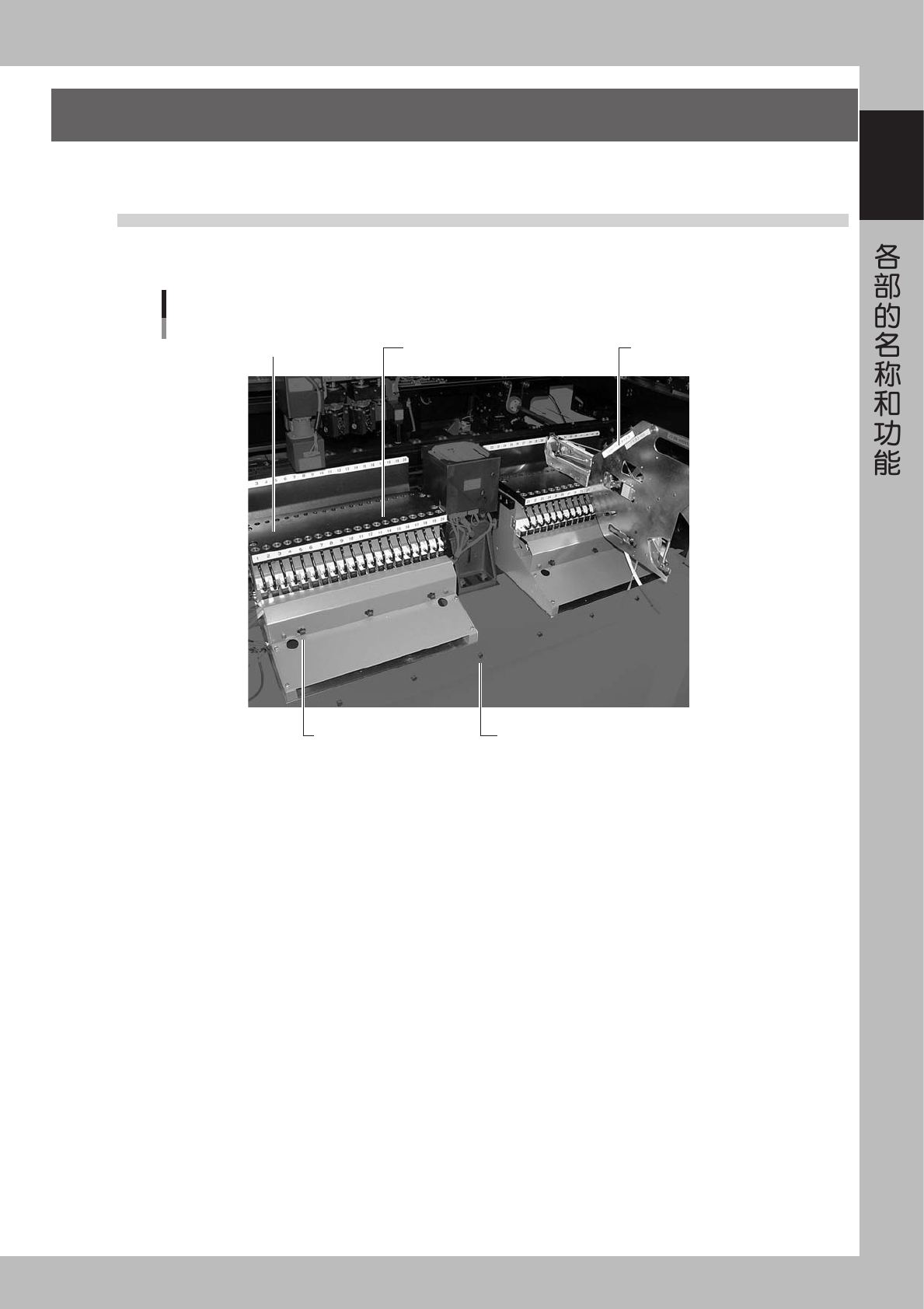

送料器部
送料器驱动用供气口
带式送料器
(别途销售)
送料器架
电源接插件
气源接插件
25115-E0-00
电源接插件
指杆状送料器、QFP 废弃站等选件使用的电源接插件。
气源接插件
指杆状送料器、QFP 废弃站、气枪等选件使用的气源接插件。连接外径 Φ4 的输气管，由主机向选件供气。
1-14
1
由于机器规格不同，送料器架的配置和安装号码也不同，代表性的配置如下图所示。
由于贴装头部的形状和 X 轴可动范围的原因，各贴装头分别存在着不能使用的送料器。
如果在送料器架安装 8mm 带式送料器，M 基本机型和 L 高速机型的各个贴装头分别可以使用的送料器号码如下图所示。
Type 8M安装号码 安装号码
构　成 贴装头类型
前侧 后侧 前侧 后侧
M基本
L高速
两侧高速
一次性交换
YV180Xg
送料器架的构成
7
~
50
6
~
49
5
~
48
4
~
47
3
~
46
2
~
45
1
~
44
1
~
43
101
~
144
102
~
145
103
~
146
104
~
147
105
~
148
106
~
149
107
~
150
108
~
150
4
~
47
1
~
44
104
~
147
107
~
150
1
2
3
4
5
6
7
8
7
~
40
6
~
39
5
~
38
4
~
37
3
~
36
2
~
35
1
~
34
1
~
33
101
~
144
102
~
145
103
~
146
104
~
147
105
~
148
106
~
149
107
~
150
108
~
150
4
~
37
1
~
34
104
~
147
107
~
150
1
2
3
4
5
6
7
8
7
~
40
6
~
39
5
~
38
4
~
37
3
~
36
2
~
35
1
~
34
1
~
33
101
~
133
102
~
134
103
~
135
104
~
136
105
~
137
106
~
138
107
~
139
108
~
140
4
~
47
1
~
44
104
~
137
107
~
134
1
2
3
4
5
6
7
8
7
~
40
6
~
39
5
~
38
4
~
37
3
~
36
2
~
35
1
~
34
1
~
33
107
~
140
106
~
139
105
~
138
104
~
137
103
~
136
102
~
135
101
~
134
101
~
133
7
~
40
6
~
39
5
~
38
4
~
37
3
~
36
2
~
35
1
~
34
1
~
33
107
~
140
106
~
139
105
~
138
104
~
137
103
~
136
102
~
135
101
~
134
101
~
133
1
2
3
4
5
6
7
8
1
50
150
YV88Xg,YV100Xg
YV88Xg,YV100Xg
YV88Xg,YV100Xg,YV100XTg
101
前侧送料器架
后侧送料器架
1 20 21
40
140
101
YV100XTg安装号码
140 121 120
101
1 20 21
40
140 109 108
101
1 8 9
40
25116-E0-00
n
要点
上表说明了送料器架的基本构成。随着机器规格 ( 选件的设置 ) 等的变化，送料器架的构成也会发生变化。
