3.3 暖机运行
启动机器后，请立即实施暖机作业。暖机运行的时间大致为 10 分钟。但是，完成上次生产 2 个小时之内再开机，
可省略暖机工序。
1
请先实施作业前的点检，再启动机器。
关于作业前的点检项目和机器的启动方法，请参阅本章「3.1 作业前的点检」的内容。
2
请按生产设计画面的 [ 暖机 ] 按钮。
请按生产设计画面的 [ 暖机 ] 按钮，显示 [ 暖机 ] 画面。
3
输入执行暖机作业的时间。
请按 [ 在指定时间停止 ] 按钮，输入暖机时间，一般为 10 分钟左右。
按[暖机]按钮
打开暖
机
实施
画
面
生产设计画面
暖机时间的设置
按该按钮，输入暖机的实施时间
26207-E0-00
2-11
2
4
按 [ 开始 ] 按钮，开始暖机运行。
在「进展状态」画面，显示暖机经过时间和状态。
暖机运行画面
26208-E0-00
c
注意
暖机运行过程中如发生异常情况，请按 [ 停止 ] 按钮中断暖机运行，查明异常原因，采取相应措施。
5
结束暖机运行。
到达 step3 设置的时间后，机器会自动停止暖机运行。请按 [ 关闭 ] 按钮，返回前面的画面。
2-12
2
3.4 传送装置的设计
生产过程中，每当切换生产基板就必须根据该基板调整传送装置、准备相应的送料器。以下具体说明传送装置的
设计切换。
基板的固定方法
不同的基板固定方法有不同的调整装置。基板固定方法基本上有以下３种。
· 外形基准
不使用定位针从外向内固定基板。
· 外形基准
不使用定位针，夹住基板后再从外向内固定基板。
· 外形基准２（仅限 YV180Xg）
不太方便使用顶针时选择。
「基板夹钳」动作＋「顶板」上升→「边定位夹钳」动作＋「基板夹钳」松开夹钳＋「顶板」下降→「基板夹钳」动作＋「顶
板」上升
· 针顶板（选件）
由定位针和顶针两侧固定基板。
· 定位针（选件）
只由定位针固定基板。

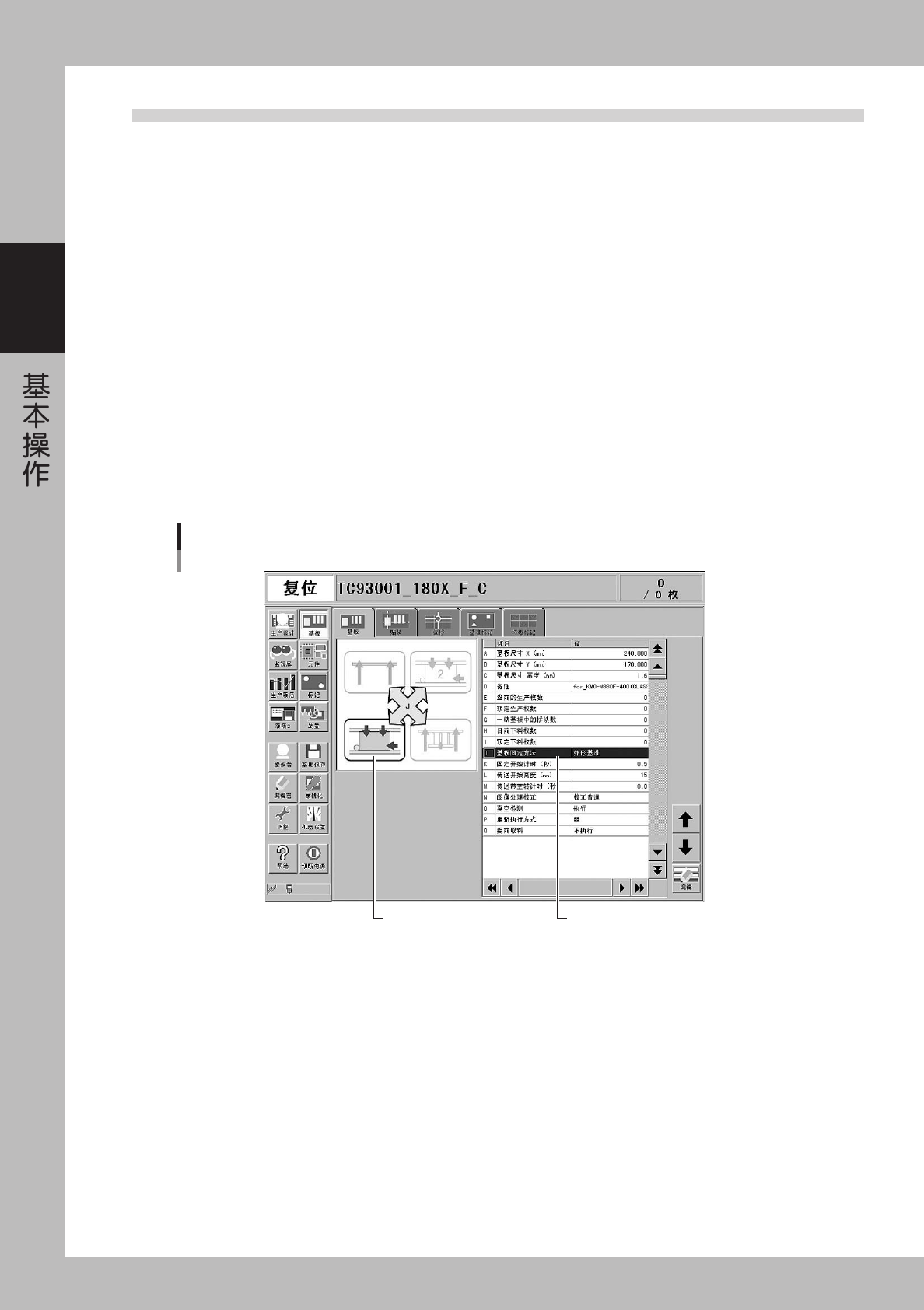

基板固定方法
基板固定方法的确认
基板固定的示意
图
