执行识别测试。
请按 [ 识别测试 ] 按钮，执行识别测试。连续多次执行识别测试后，如果没有错误发生，表示被设置的参
数值正常，便可进入下一步 Step。哪怕只发生一次错误，请按下列顺序调整参数。
1. 请按 [ 取消 ] 键，返回标记画面，确认「标记功能」、「形状类型」、「识别类型」的参数设置是否正确。
2. 确认或修改参数后，请按 [ 标记调整 ] 按钮，返回标记调整画面并执行识别测试。如果没有错误发生，
请进入下个 Step。
3. 识别测试中，如果再次发生错误，请按 [ 适当值 ] 按钮，查找最佳的界限值。
4. 如果适当值查找成功，请再次执行识别测试。如果没有错误发生，请进入下个 Step。
5. 如果适当值查找失败，请按 [ 结果图像 ] 按钮后，再按 [ 界限值 ] 按钮。

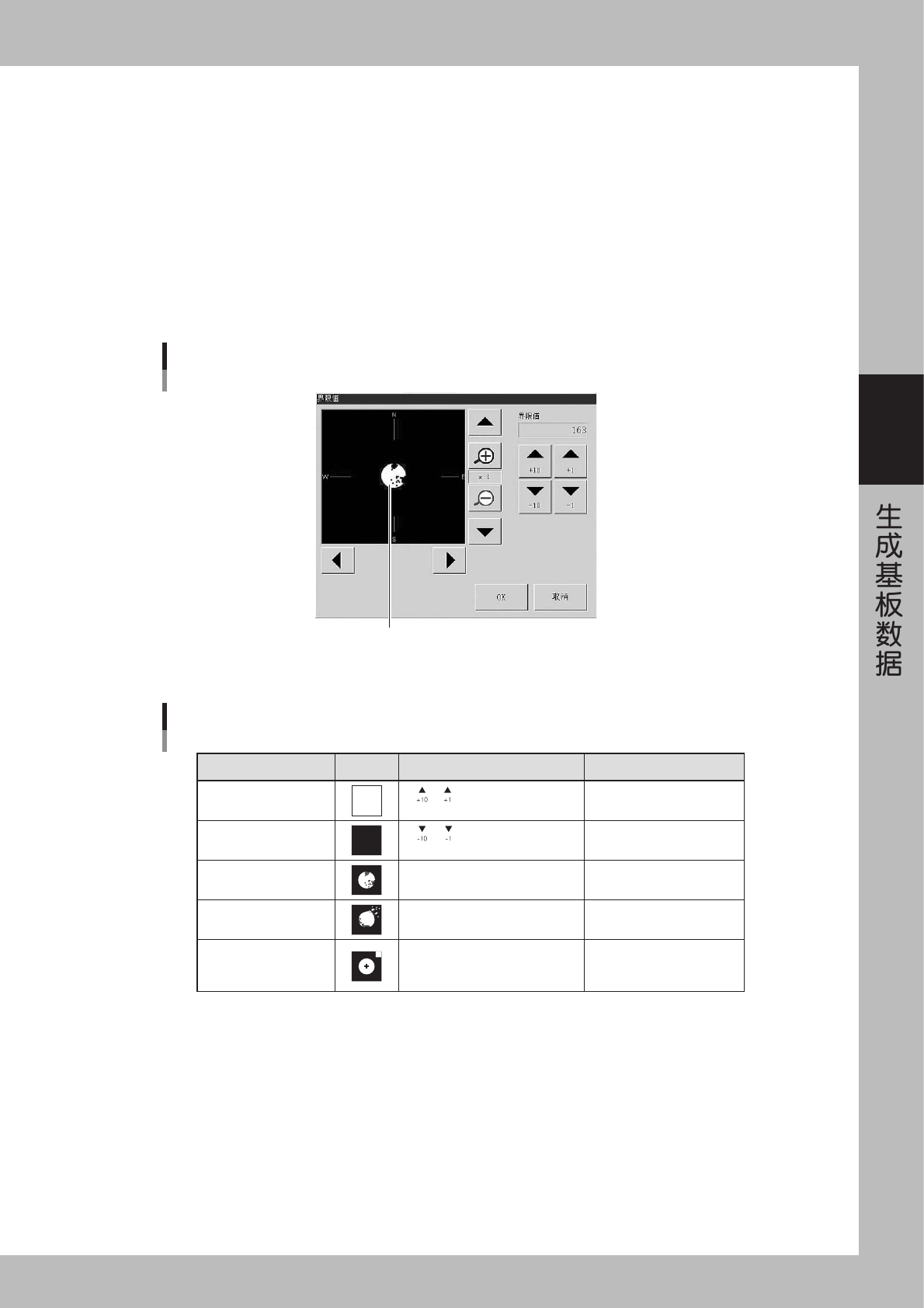

显示用当时已设置的「界限值」进行 2 值化处理后的图像。
被2值化处理后的标记图像
界限值确认
26351-E0-00
6. 用下列方法调整，清晰地显示标记的形状。
识别调整事项
状 态 形 象 对 策 备 注
全体白色
全体黑色
标记内部有干扰
标记外部有干扰
检查范围内映出
标记以外的物体
用 或 键提高界限值。
用 或 键下降界限值。
提高标记调整项目中
[标记内排除干扰数]的数值。
提高标记调整项目中
[标记外排除干扰数]的数值。
缩小「标记检出范围」。
请按钮,直到映出标记画面。
请按钮,直到映出标记画面。
需要识别时间。
需要识别时间。
请参照「标记检出范围」
的项目。
25343-E0-00
7. 再一次执行「适当值」查找，如成功请再次执行识别测试。
如果没有错误发生，请进入下个 Step。
8. 如果查找「适当值」失败，请扩大「标记识别公差」，再一次执行 [ 适当值 ] 查找。
3-72
3
6
确认标记的识别状态。
请确认在检出范围内的哪个位置，标记虽然存在但是不能识别。再确认被作为基准标记使用的另一方的标
记是否可以识别 ( 不规则形状的标记除外 )。
1. 请按 [ 移动 head] 按钮，打开贴装头移动画面。
2. 请用 [ 方向 ] 键，使标记稍离中心，或朝其他标记的上方移动。
3. 请返回标记调整画面，再次执行「识别测试」。
「识别测试」中如果没有发生错误表示 OK。如果发生错误，请按 [ 界限值 ] 按钮，请调整 2 值化图像界
限值。

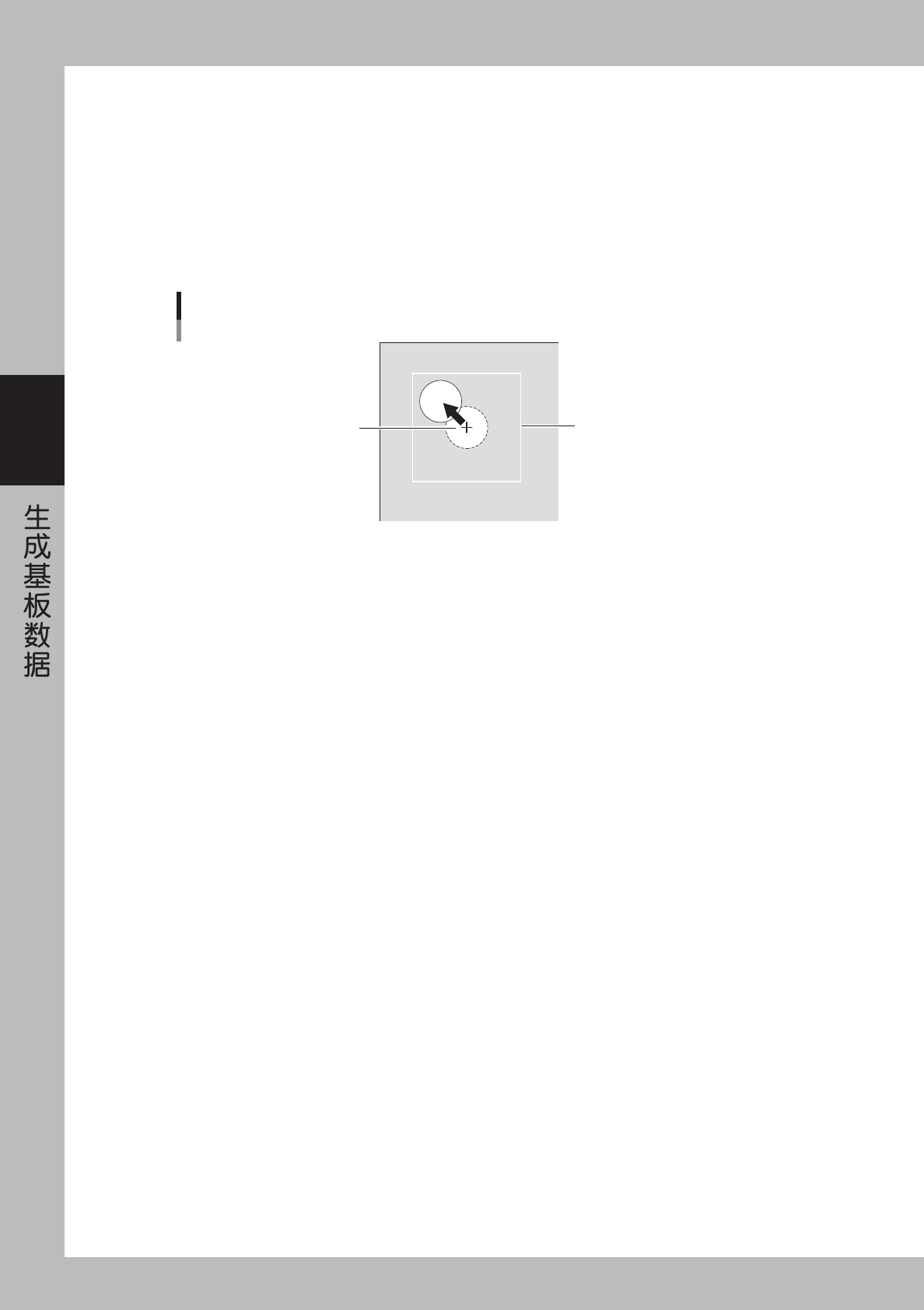

标记检出范围
检出范围中心
标记识别的最终确认
25344-E0-00
7
结束标记调整。
按 [OK] 键，结束标记调整。
