4-13 4 w 执 行 识 别 测 试 。 请 按 [ 识 别 测 试 ] 按 钮 ， 确 认 是 否 能 够 正 确 识 别 图 样 。 重 复 识 别 测 试 作 业 ， 直 至 没 有 错 误 发 生 。 如 果 发 生 了 识 别 错 误 ， 请 确 认 识 别 参 数 的 「 标 记 检 出 范 围 」 是 否 合 适 。 如 下 图 所 示 ， 左 面 因 标 记 的 检 出 范 围 过 大 ， 其 他 标 记 也 进 入…
4-12
4
8

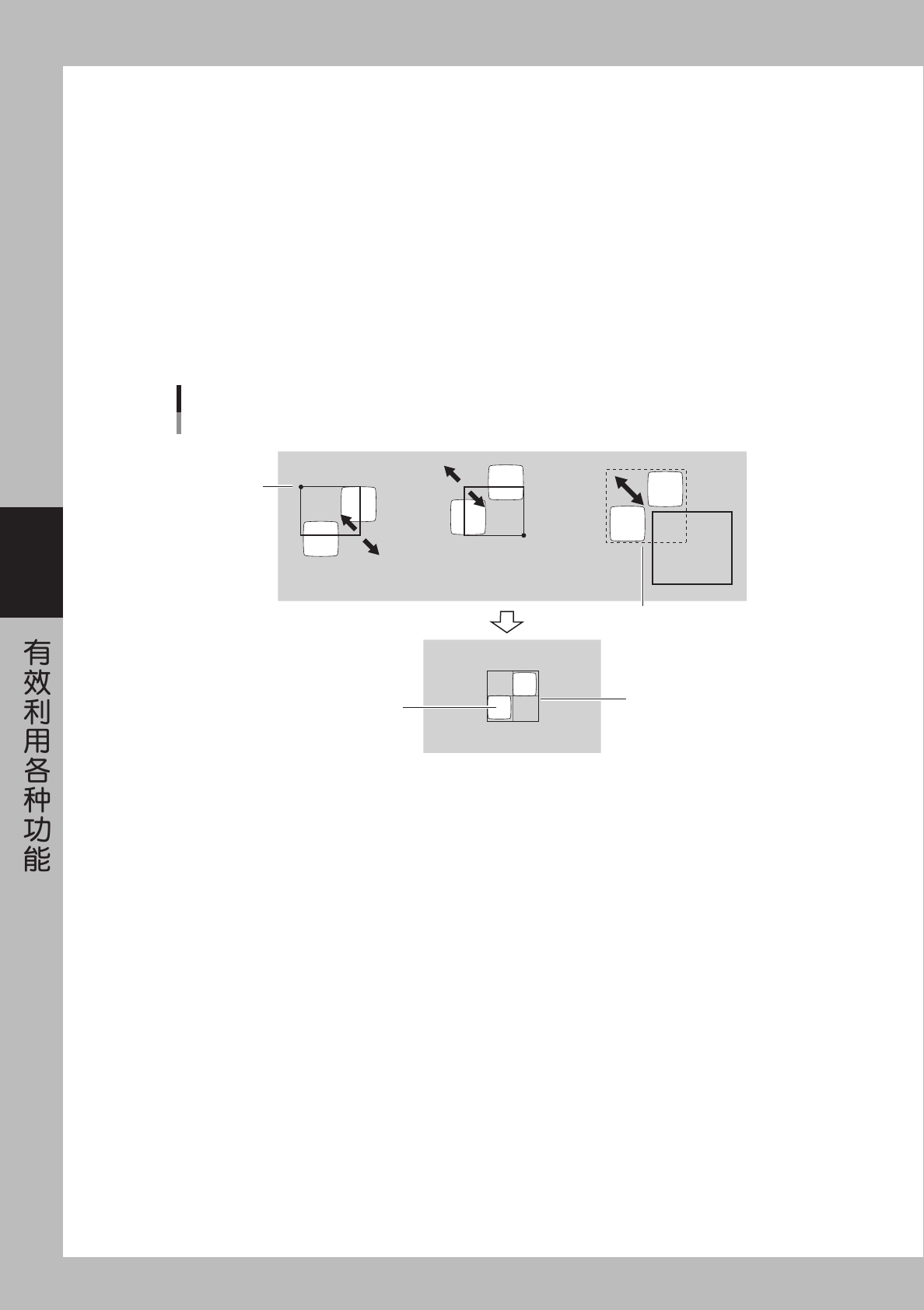

决定图样尺寸。
请使用移动按钮和方向键，调整视窗的大小、位置，使全部图样都被框在视窗中。各按钮的功能如下所示。
· [ 左上移动 ] 按钮∶
请将视窗的右下角为静止点，用方向键可随意扩大或缩小视窗，但不能向静止点右方和下方延伸。
· [ 右下移动 ] 按钮∶
请将视窗的左上角为静止点，用方向键可随意扩大或缩小视窗，但不能向静止点左方和上方延伸。
· [ 全体移动 ] 按钮∶
视窗全体移动。
· [ 中心偏移量 ] 按钮∶
显示十字光标。
· [1 像素 /10 像素 ] 按钮∶
用方向键切换视窗的移动量。
[左上移动][右下移动] [全体移动]
静止点
视窗全体移动
图样
视窗框住图样全体
图样的移动和调整
25406-E0-00
9
登录图样。
请确认图样是否在视窗的中心，按 [ 登录图样 ] 按钮。
0
确认图样图像。
请按 [ 图样显示 ] 按钮，显示读取的图样图像，确认其形状。
q
返回标记辅助调整画面。
请按 [ 关闭 ] 按钮，返回标记辅助调整画面。
4-13
4
w

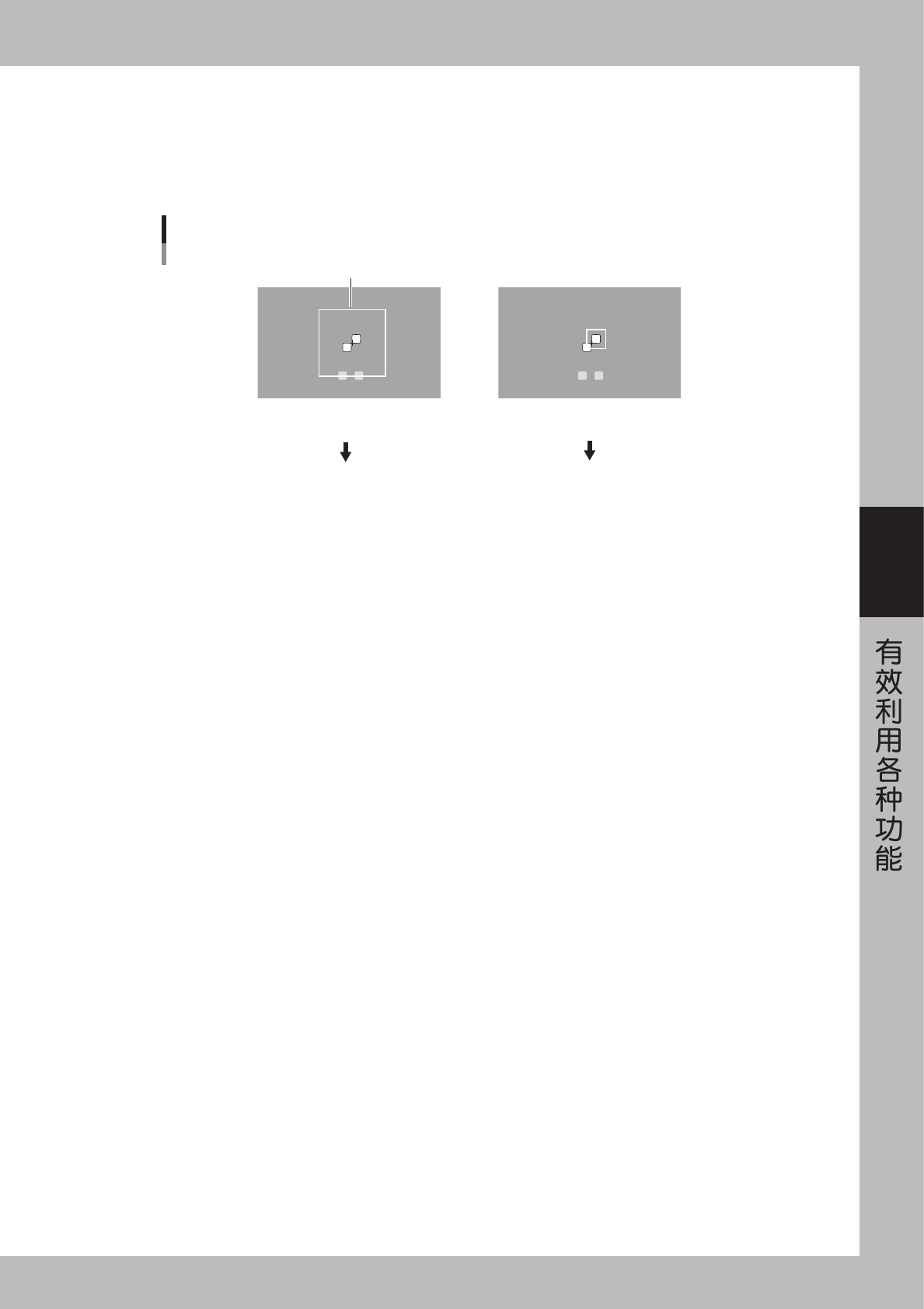

执行识别测试。
请按 [ 识别测试 ] 按钮，确认是否能够正确识别图样。重复识别测试作业，直至没有错误发生。
如果发生了识别错误，请确认识别参数的「标记检出范围」是否合适。如下图所示，左面因标记的检出范
围过大，其他标记也进入了检出范围，这时需缩小检出范围。相反，右面因标记的检出范围过小，标记越
出了识别范围，这时需扩大检出范围。
标记检出范围
标记检出范围的调整
标记检出范围过大，
其他的标记也进入了识别范围
标记检出范围过小，
图样越出了识别范围
缩小标记检出范围
扩大标记检出范围
25407-E0-00
e
关闭标记辅助调整画面。
请按 [OK] 按钮。
r
保存数据。
请按按钮区域的 [ 基板保存 ] 按钮，保存数据。
4-14
4

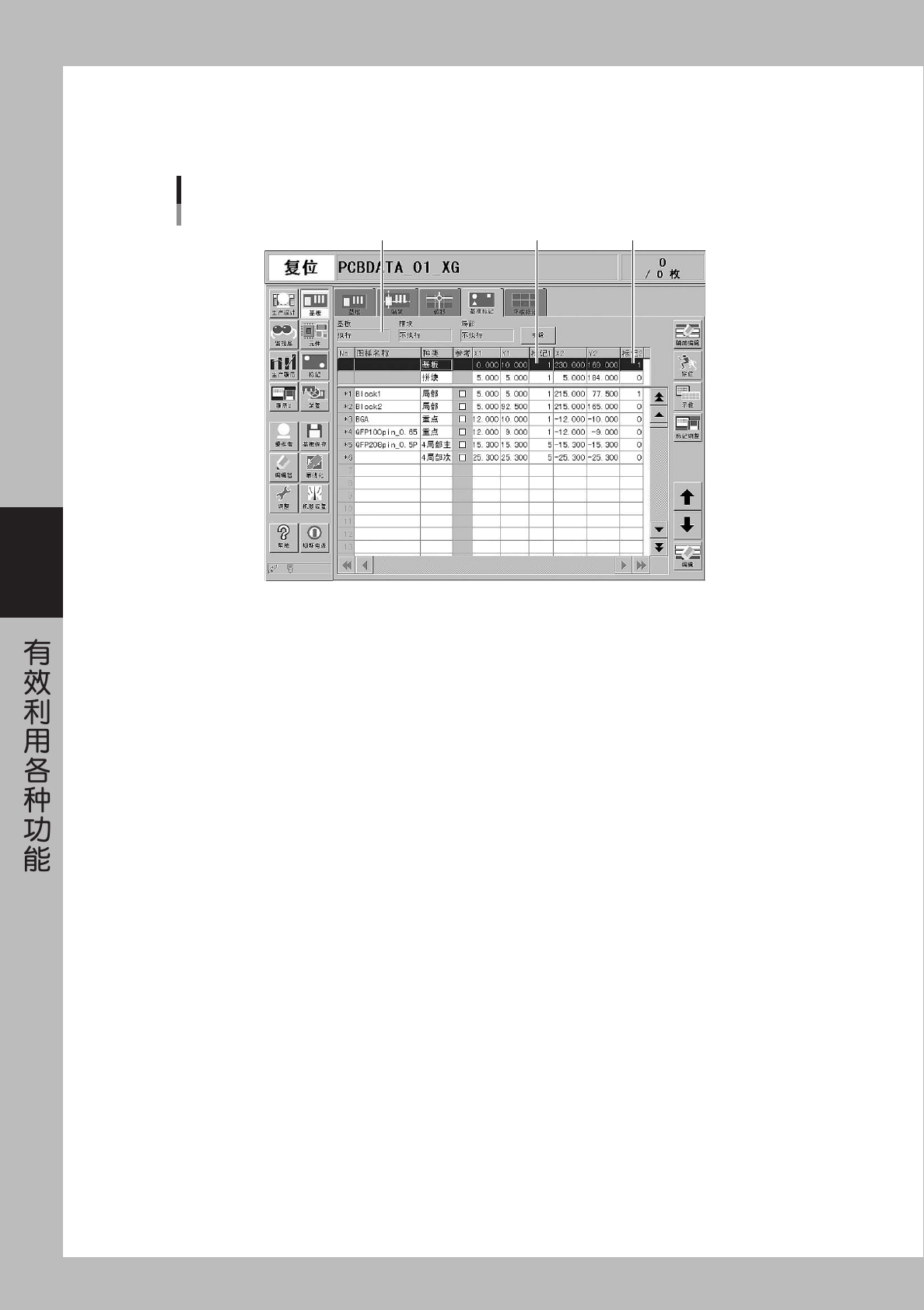

3.1.2 图样匹配的使用方法
图样匹配可以与基准标记同样使用。这时，请在［基板］-「基准标记」的「标记 1」和「标记 2」中输入已登录
图样的标记 No.。( 下图举例说明将图样匹配作为基板基准标记使用的情况 )
设置为「执行」 在「标记1」和「标记2」 设置图样登录后的标记No.
图样微调的使用方法
26408-E0-00
