1. 基板参数
1.1 使用坏板标记功能
坏板标记功能即是在基板上指定的点贴上标记 ( 坏板标记 )，机器根据对该标记的识别，取消贴装电子元件的功能。
没有检出坏板标记时贴装元件
坏板标记功能
检出坏板标记时取消贴装元件的作业
25400-E0-00
坏板标记分别有以基板数据为单位设置、以贴装数据为单位设置的 2 种类型。根据功能，又分为基板坏板标记、
拼块坏板标记、局部坏板标记等 3 种类型。
■ 基板坏板标记
分别在基板上设置坏板标记，用于贴片机判断是否进行坏板标记查找作业。例如，含有不良拼块的基板与没有不良拼块的基
板混合在一起被送入传送带时，如果对所有拼块的坏板标记都进行查找的话，会浪费很多时间。这时，请使用基板坏板标记
功能，只在识别到基板坏板标记用的标记后进行坏板标记的查找作业，如果没有识别到基板坏板标记就无条件的对所有拼块
进行元件贴装作业。
■ 拼块坏板标记
分别在拼块上设置坏板标记，使贴片机跳过已检测到坏板标记的拼块的贴装作业。例如，由 A、B、C、D4 枚拼块构成的拼块
基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼块用的坏板标记。贴装开始前，贴片机查找所有拼块中的坏板标记，取
消识别到坏板标记的 B 块拼板的贴装作业，只对 A、C、D 拼块执行元件贴装作业。
c
注意
拼块坏板标记功能只有在位移信息的「拼块基准」被设置的基板数据 ( 正在使用拼块位移功能的拼块基板数据 ) 中可以使用。
■ 局部坏板标记
分别在贴装数据中设置坏板标记，当贴片机检出该坏板标记时就会跳过该位置的元件贴装。
4-2
4
■ 关于坏板标记的作业

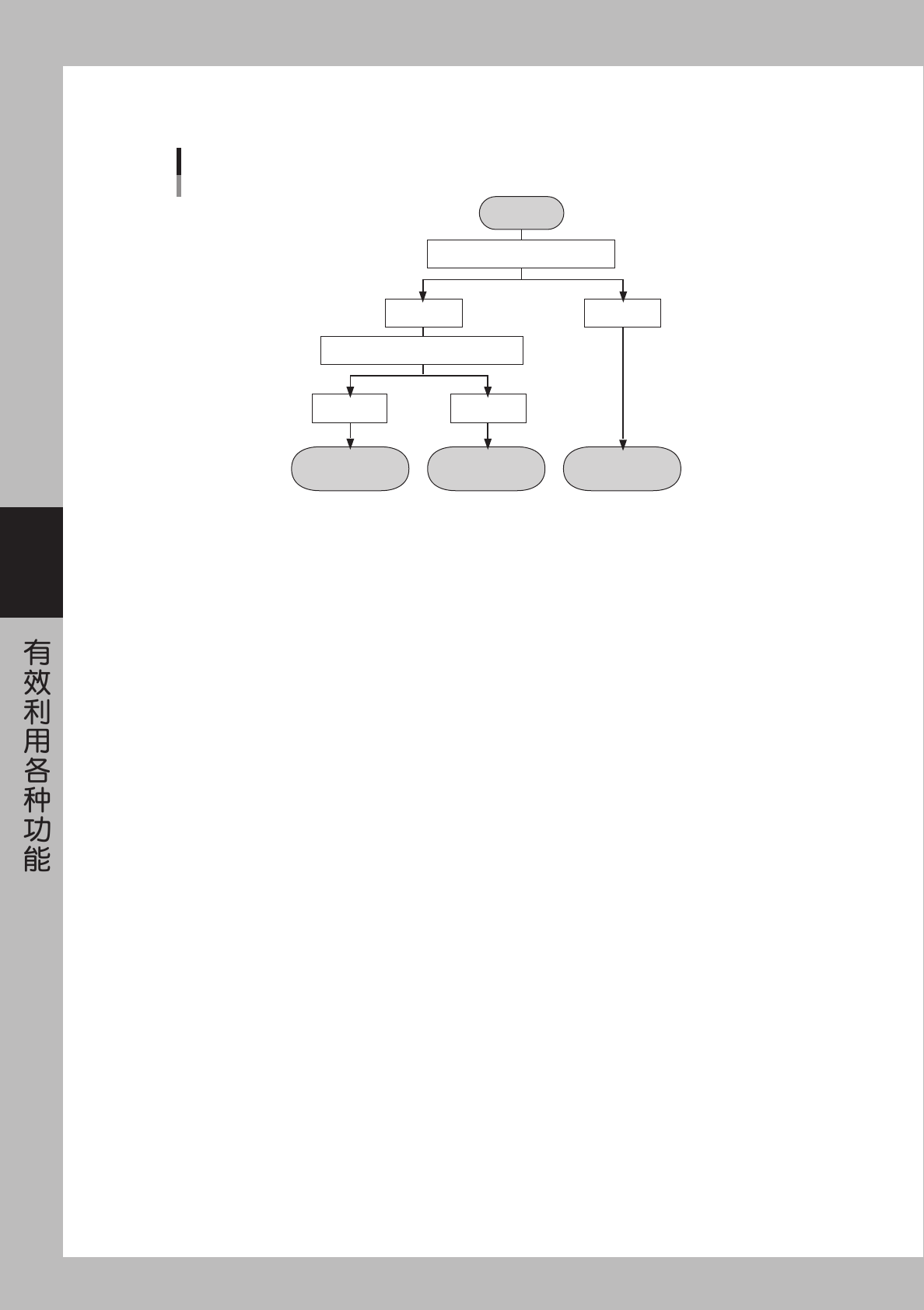

用流程图表示已设置基板坏板标记和拼块坏板标记时坏板标记功能的作业流程。
不要进行该
拼块的作业
进行该
拼块的作业
进行所有
拼块的作业
开始
查找基板坏板标记
检出 没有检出
查找拼块坏板标记
坏板标记作业的流程
检出 没有检出
25401-E0-00
4-3
4
1.1.1 坏板标记参数的设置
首先请设置使用坏板标记功能的坏板标记的标记。坏板标记以 2 点或 4 点为 1 组，各标记的形状各异也无妨。使
用的坏板标记的数据，必须事先在标记信息中登录。( 请参照本章的「4. 建立标记信息」。)
4
1
5 6 7
2
3
坏板标记参数画面
26400-E0-00
1. 基板、拼块、局部
坏板标记功能大致被分为三大类。以基板单位设置的「基板」坏板标记 ; 以拼块基板的拼块为单位设置的「拼块」坏板标记 ;
以贴装数据单位设置的「局部」坏板标记。要使坏板标记功能有效，请将该坏板标记功能设置为「执行」，如需变更，请按 [ 编
辑 ] 按钮。
2. 基板
请在参数一览表中的首行，设置基板坏板标记。
3. 拼块
请在参数一览表中的第 2 行，设置拼块坏板标记。
4. 图样名称
请输入坏板标记的名称。( 不能输入到第 1 行和第 2 行中。)
5. 种类
坏板标记功能的种类已被指定。( 不能变更 )
6. X，Y
请输入坏板标记的基板原点开始的 XY 坐标。也可以用 [ 示教 ] 按钮进行示教。
7. 标记
请输入坏板标记中使用的标记号码 ( 在标记信息中已经登录的标记 )。
