A-5 7 ■ 基 板 传 送 信 号 规 格 P R E V I O U S I N T E R F A C E P in N o . 信 号 名 称 输 入 和 输 出 规 格 信 号 传 送 规 格 1 B U S Y O U T ( T 1 8 3 1 ) 转 换 接 点 ( 无 电 压 ) 输 出 输 出 基 板 传 入 中 信 号 2 B U S Y O U T ( T 1 8 3 1 ) 转 换 接 点 ( 无 电 压 )…
A-4
7
1.2.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，请开始基板的传出。
1. 主机呈基板可以传出的状态 (BA OUT：ON)
2. 来自下位机 的基板传入信号呈已经输入状态 (BUSY IN [N1120]：ON)
3. 来自下位机 的自动运行信号呈已经输入状态 (LR IN [N1125]：ON)
5V
10.5kΩ
0.1µ
IN
(N1120)
+24V
5V
10.5kΩ
0.1µ
BUSY IN
(N1120)
BA OUT
(T1832)
GND
UR OUT
(T1833)
GND
+24V
CONNECTION
BOARD
I/O BOARD
CONNECTION
BOARD
I/O BOARD

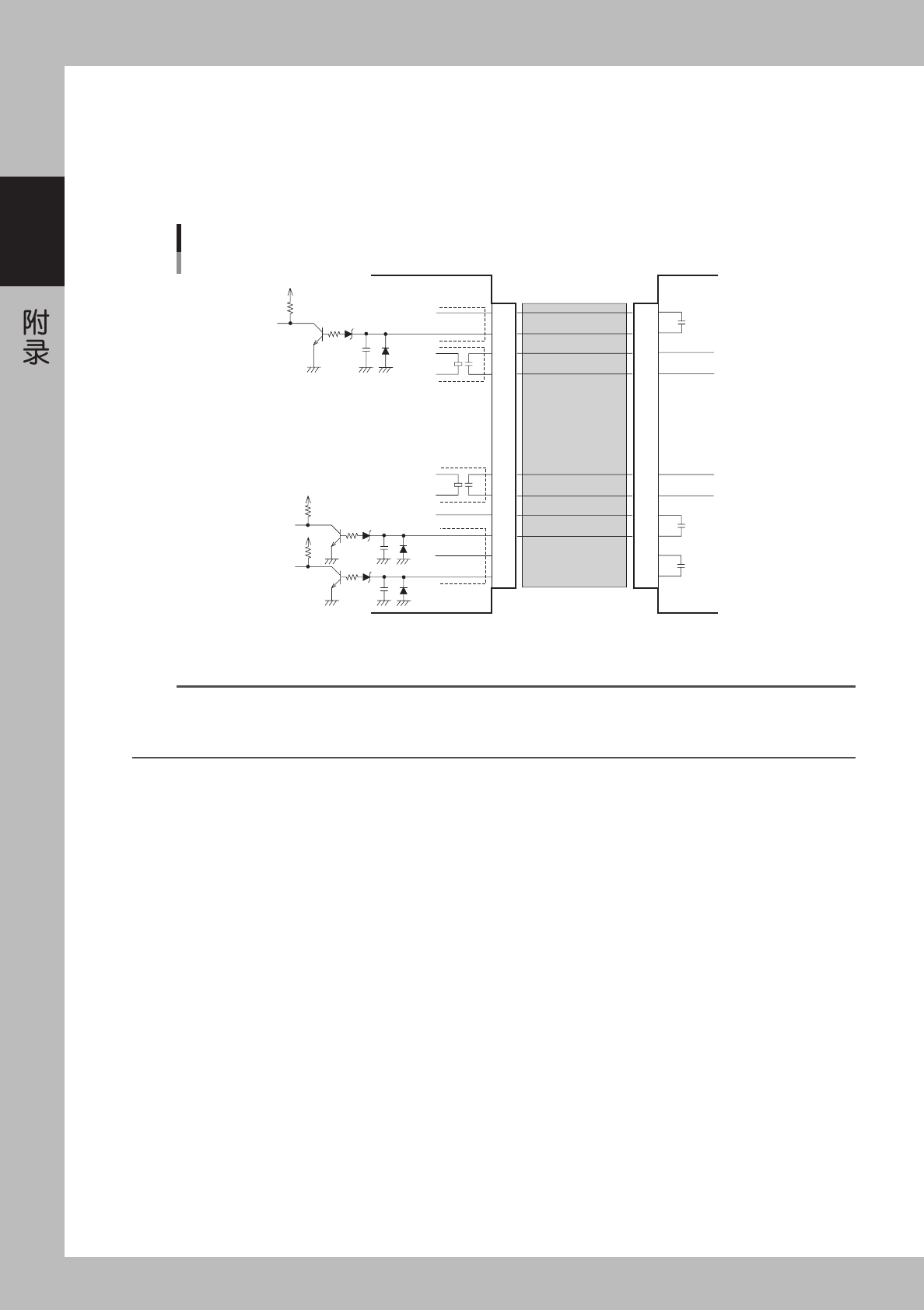

NEXT INTERFACE 回路
+24V
5V
10.5kΩ
0.1µ
COUNT RESET
(N1125)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
主机
下位机
电缆
NEXT INTERFACE 接插件
25005-E0-00
n
要点
· 基板传出过程中下位机 自动运行中的信号 (LR IN) 呈 OFF 状态时，请暂时停止基板的传出。
· 判断被送出的基板已经通过出口传感器后，请关闭 BA OUT。
· BUSY IN 和 BA OUT 双方都呈关闭状态时，请结束传出基板的作业。
A-5
7
■ 基板传送信号规格
PREVIOUS INTERFACE
Pin No.
信号名称 输入和输出规格 信号传送规格
1
BUSY OUT(T1831) 转换接点 ( 无电压 ) 输出 输出基板传入中信号
2
BUSY OUT(T1831) 转换接点 ( 无电压 ) 输出
3
BA IN(+24V) +24V 输入基板传出要求信号
4
BA IN(N1122) 输入 Tr
5
~
8
空的
9
UR IN (+24V) +24V 输入自动运行中信号
10
UR IN (N1124) 输入 Tr
11
LR OUT (T1837) 转换接点 ( 无电压 ) 输出 输出自动运行中信号
12
LR OUT (T1837) 转换接点 ( 无电压 ) 输出
13
~
14
空的
NEXT INTERFACE
Pin No.
信号名称 输入和输出规格 信号传送规格
1
BUSY IN(+24V) +24V 输入基板传入中信号
2
BUSY IN(N1120) 输入 Tr
3
BA OUT(T1832) 转换接点 ( 无电压 ) 输出 输出基板传出要求信号
4
BA OUT(T1832) 转换接点 ( 无电压 ) 输出
5
~
8
空的
9
UR OUT(T1833) 转换接点 ( 无电压 ) 输出 输出自动运行中信号
10
UR OUT(T1833) 转换接点 ( 无电压 ) 输出
11
LR IN (+24V) +24V 输入自动运行中信号
12
LR IN (N1125) 输入 Tr
13
COUNT RESET (+24V) +24V 输入 COUNT RESET 信号
14
COUNT RESET(+24V) 输入 Tr
A-6
7

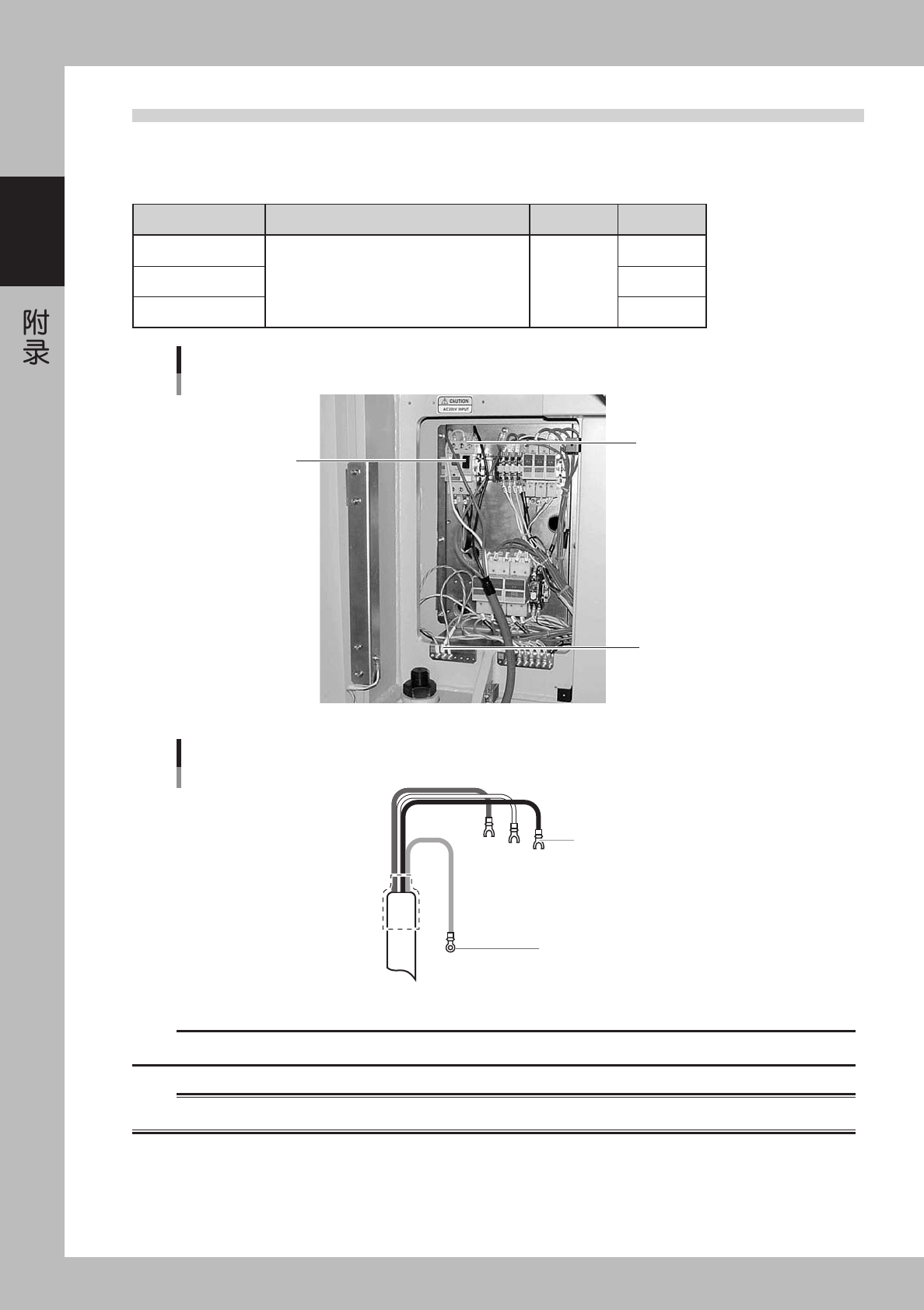

1.3 电源连接部
打开主机背面左下方的面板，电源连接部就在里面。如下图所示，请使用电源电缆将主电流断路开关的初级侧端
子 L1、L2、L3 与主机接地线连接部相接。
■ 电源规格
贴片机名称 电源 频率数 电源容量
YV88Xg,YV100Xg
三相交流
200/208/220/240/380/400/416V
±10%
50/60Hz
4.4KVA
YV100XTg
4.9KVA
YV180Xg
6.7KVA
电源输入端子
(L1, L2, L3)
接地线端子
主电源断路开关
电源输入端子
25006-E0-00
圆形压接端子
外部绝缘包裹压接端子
电源电缆加工示例
L1
L2
L3
Earth
Green
L=350mm
L=350mm
25007-E0-00
c
注意
请使用导体断面的面积为 AWG13(3.5sq) 以上的电源电缆。
w
警告
为了防止触电事故的发生，接通电源时首先要检查输入电源处的电源是否已被切断，再认真进行主机接地线部分的连接。
