3-46
3
3
编辑球引脚元件的有无。
请在 BGA 球引脚元件的编辑画面编辑是否存在球引脚元件的信息。请将存在球引脚元件的位置颜色设置
为 ON（色浓），将不存在球引脚元件的位置颜色设置为 OFF（色浅）。
ON/OFF 的切换可双击鼠标或按［设置］／［初始化］按钮进行。
目前编辑中的位置
可以用[方向]键移动
[设置]按钮
[初始化]按钮
BGA球引脚元件编辑画面
26328-E0-00
4
登录数据。
如果完成球引脚元件的编辑请按 [OK] 键，退出编辑后 BGA 球引脚元件的数据被登录。
5
执行识别测试。
请在元件调整画面多次重复识别测试，如果没有发生错误表示 BGA 球引脚元件的编辑正常。如果发生了
错误，请继续执行下述「2 值化级别校正」的作业。
n
要点
如果要辨别球引脚元件的缺损，用正面照明又难于识别时，请用特殊照明并设置为仅限「侧面」。
3-47
3
■ 2 值化级别校正
识别 BGA 时，如果铸模部分发亮，该部分容易被误识别为球引脚元件而发生面积错误。如事先增加一定比例的球
引脚元件的面积，便可防止错误的发生。该过程被称为「2 值化级别校正」。
1
将「监视屏模式」设置为「检出线」。
请将元件辅助调整画面的「监视屏模式」设置为「检出线」。
将「显示方式」设置为「检出线」
2值化级别校正
26329-E0-00
2
执行识别测试。
请按 [ 识别测试 ] 按钮执行识别测试。这时被识别的 BGA 的铸模部分在视窗中呈白色时，请执行「2 值化
级别校正」。
3
退出元件辅助调整画面。
按 [OK] 按钮，退出元件辅助调整画面。
3-48
3
4

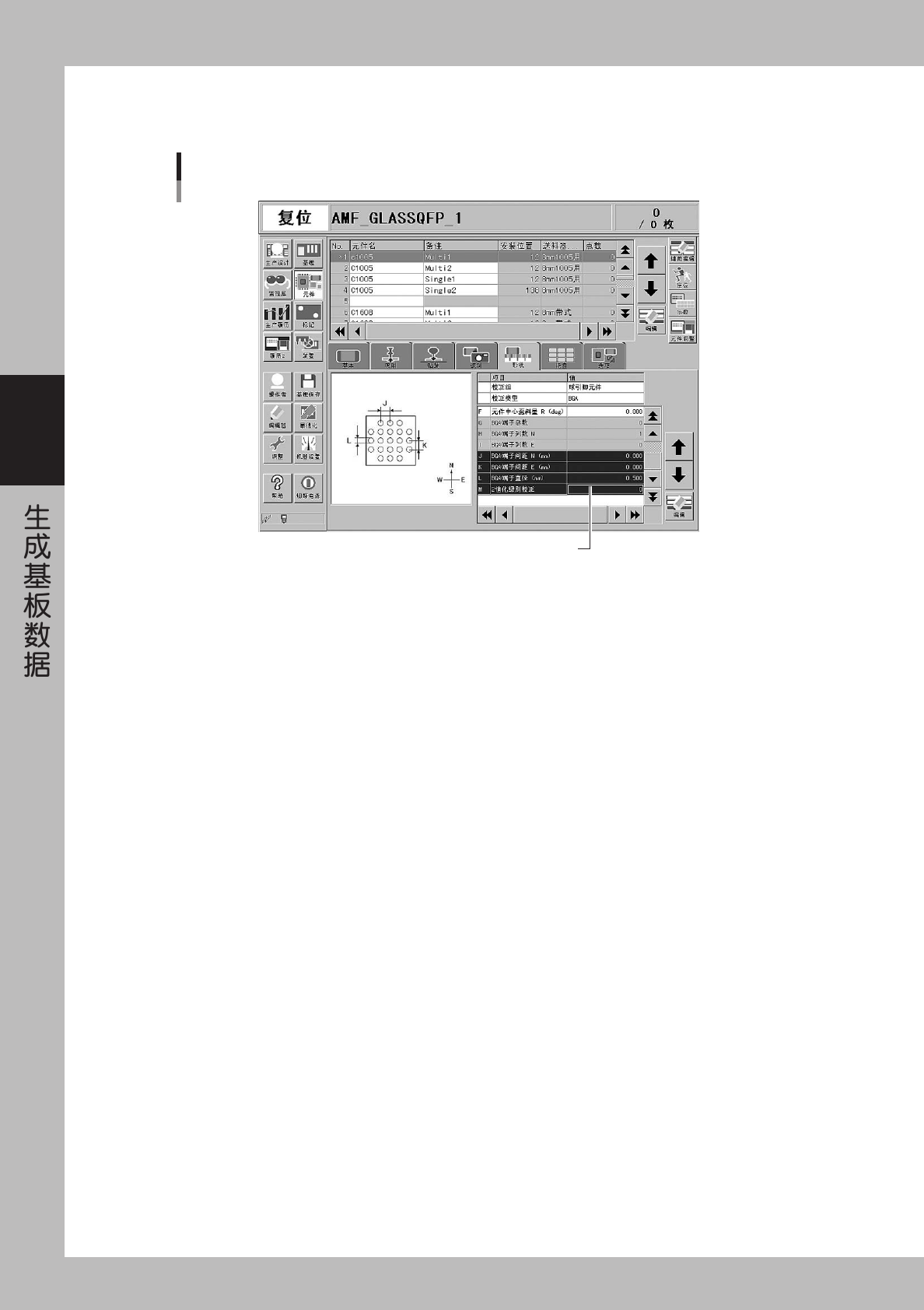

在形状参数的「2 值化级别校正」中输入校正值。
根据元件识别结果大体推测呈白色状态的铸模部占球引脚元件的面积的 % 比。
调整「2值化级别校正」
2值化级别的输入
26330-E0-00
5
再次执行识别测试。
返回元件辅助调整画面，按 [ 识别测试 ] 按钮。如果不发生识别错误表示 2 值化级别正常。
6
保存数据。
