3-52
3
8

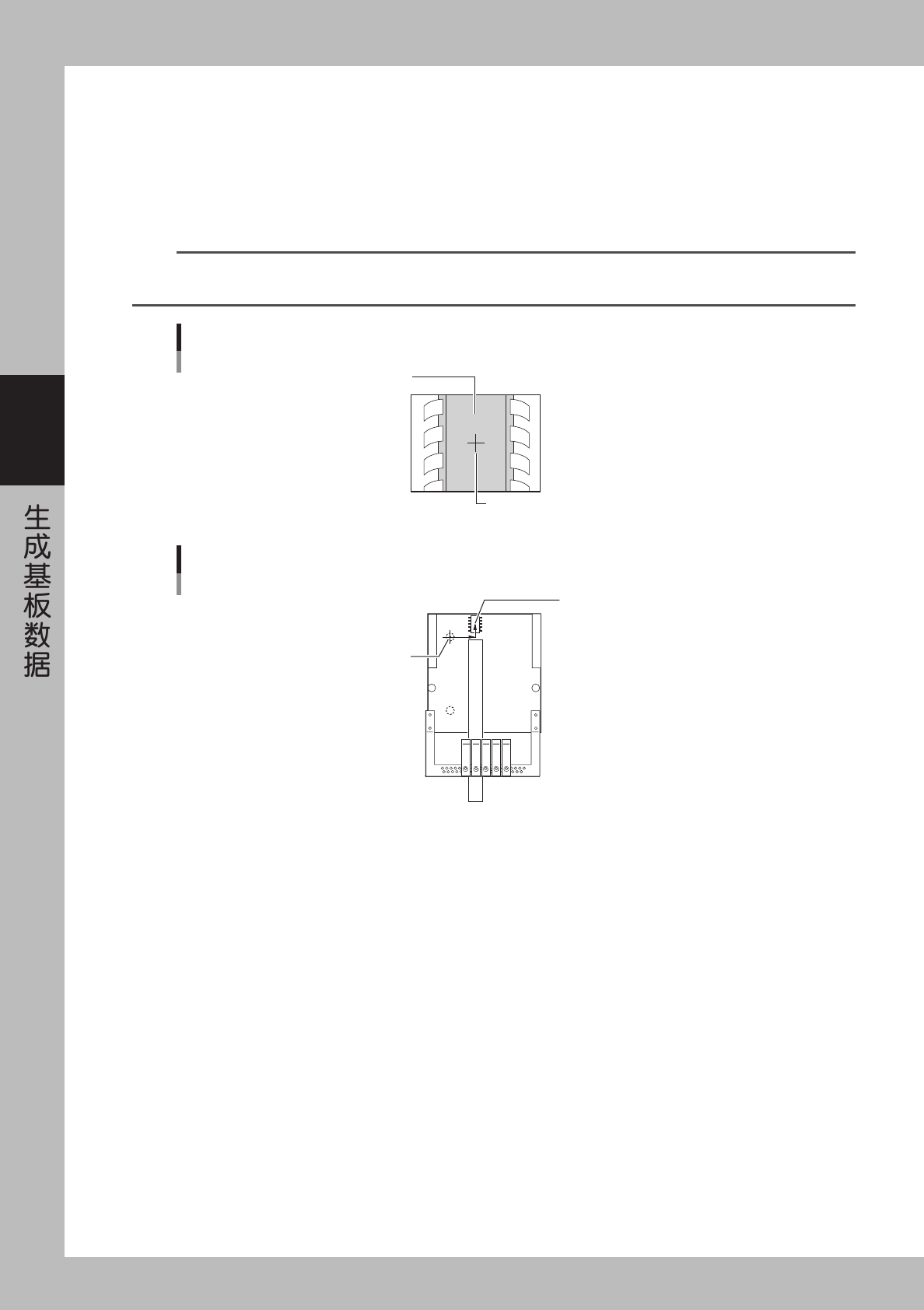

示教吸附位置。
请按下列步骤示教吸附位置。
1. 将「送料器位置计算」从「自动」变更为「相对示教」。但是，基板数据生成后，不需将送料器安装位
置最优化 ( 要固定送料器安装位置 ) 时，请设置为「示教」。
2. 按「示教」按钮，打开示教画面。
3. 操作 [ 方向键 ]，移动贴装头将画面的十字光标移到吸附位置的中心。
参考
十字光标无法与元件中心一致时，请使用 [ 点击移动 ] 按钮。按 [ 点击移动 ] 按钮，鼠标控制的光标在画面内移动时光标变为 [+] 形
状，将 [+] 光标对准元件中心并点击鼠标后，贴装头自动移到点击的位置 ( 元件的中心 )。
元件
十字光标
示教位置
25324-E0-00
X
Y
元件的吸附位置
（元件中心）
固定送料器用
定位销
相对示教
25325-E0-00
3-53
3
9

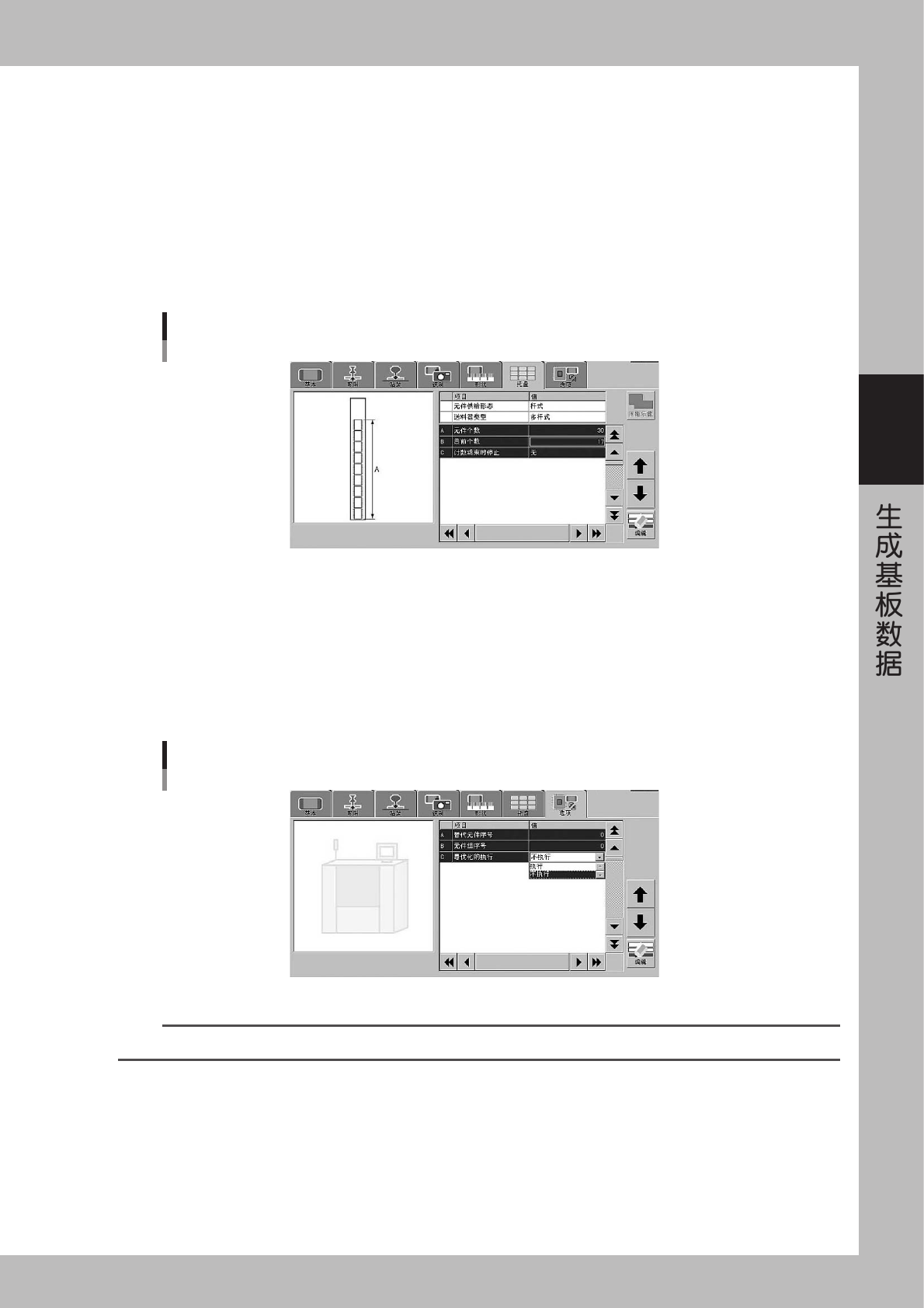

托盘参数设置。
打开「托盘」图标，按下列所示进行必要的设置。
· 元件个数
输入 1 根料杆上存在的元件个数。
· 目前位置
显示目前的料杆使用了多少元件，请使用初始值。
· 计数结束时停止
设置为「有」时，一旦该料杆使用的元件数到达「元件个数」中设置的数量后，机器会自动停止。一
般设置为「无」。
托盘参数的设置
26335-E0-00
0
设置选项参数的 [ 最优化的执行 ]
打开「选项」图标画面，请将「最优化的执行」设置为「执行」或「不执行」
· 「执行」
基板数据生成后，优化送料器安装位置
· 「不执行」
基板数据生成后，不优化送料器安装位置 ( 要固定送料器安装位置 )
设置「最优化的执行」
26336-E0-00
n
要点
送料器安装位置固定式，离线状态下不能设置数据，吸附位置必需用示教输入。
3-54
3

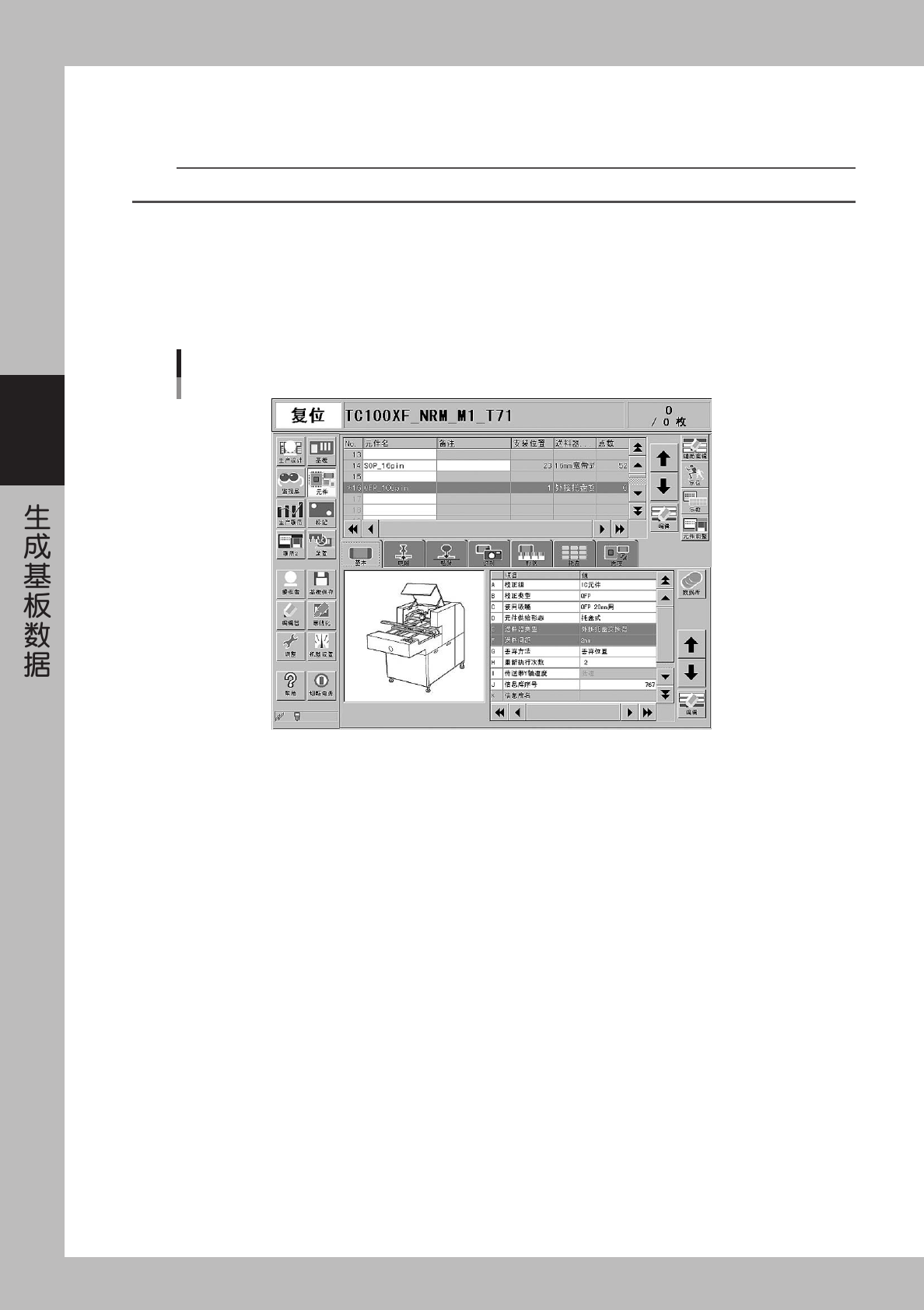

4.9.2 自动 / 外接托盘交换器
本节就使用自动托盘交换器、外接托盘交换器的元件参数的设置作具体说明。
n
要点
可以使用该装置的机型只有 YV88Xg 和 YV100Xg。YV100XTg 和 YV180Xg 中没有该装置。
1
设计元件。
请将托盘元件放入料架。
2
选择元件。
打开元件画面，将光标对准由托盘交换器供给元件的数据行。
元件的选择
26337-E0-00
3
设置「元件供给形态」。
请将基本参数的「元件供给形态」设置为「托盘」。
4
设置「送料器类型」。
根据使用的托盘供给装置，请设置基本参数的「送料器类型」。
· AST20、ATS-M : 请设置为「自动托盘交换器」。
· YTF80W : 请设置为「外接托盘交换器」。
