4-3
4
1.1.1 坏板标记参数的设置
首先请设置使用坏板标记功能的坏板标记的标记。坏板标记以 2 点或 4 点为 1 组，各标记的形状各异也无妨。使
用的坏板标记的数据，必须事先在标记信息中登录。( 请参照本章的「4. 建立标记信息」。)
4
1
5 6 7
2
3

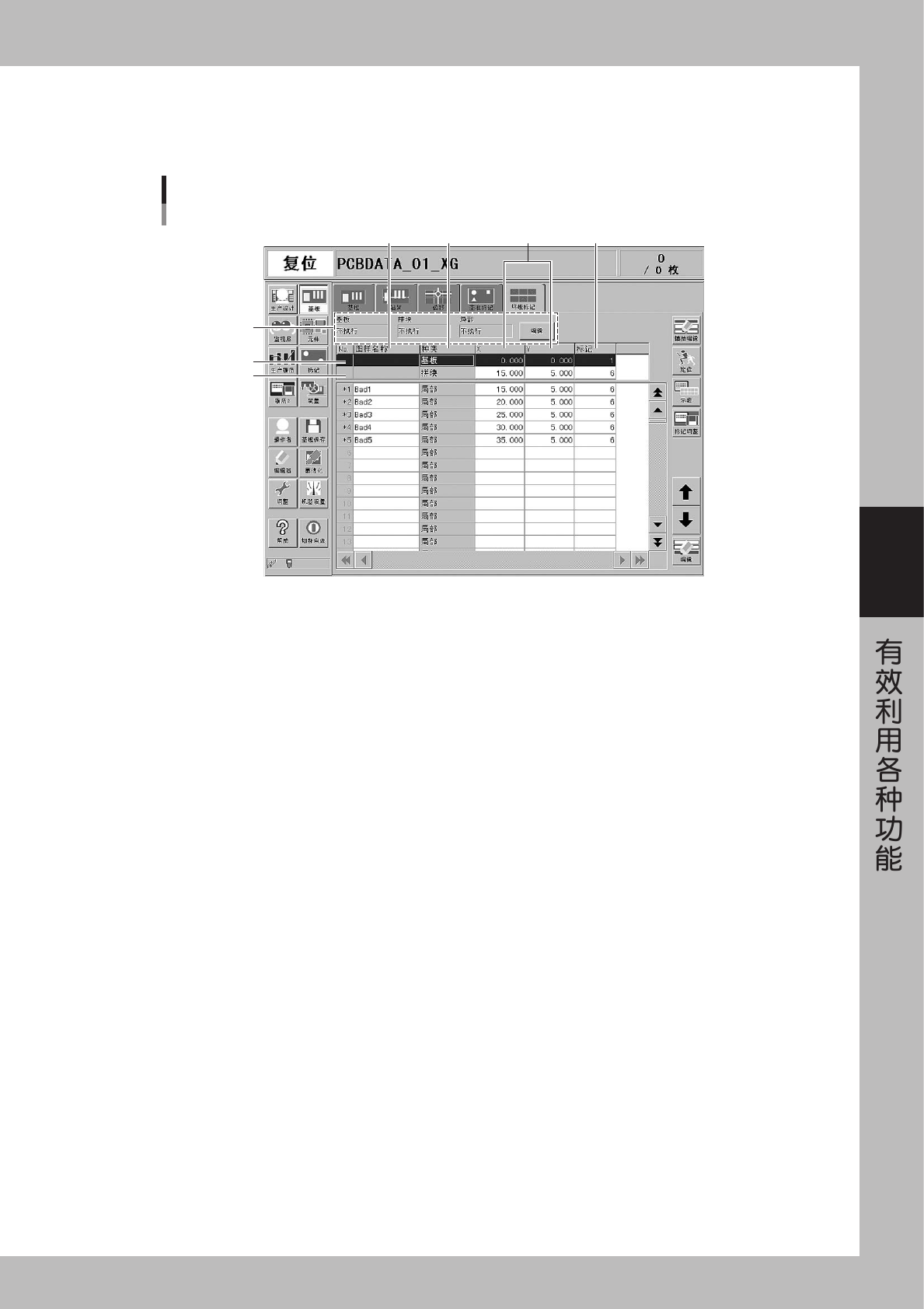

坏板标记参数画面
26400-E0-00
1. 基板、拼块、局部
坏板标记功能大致被分为三大类。以基板单位设置的「基板」坏板标记 ; 以拼块基板的拼块为单位设置的「拼块」坏板标记 ;
以贴装数据单位设置的「局部」坏板标记。要使坏板标记功能有效，请将该坏板标记功能设置为「执行」，如需变更，请按 [ 编
辑 ] 按钮。
2. 基板
请在参数一览表中的首行，设置基板坏板标记。
3. 拼块
请在参数一览表中的第 2 行，设置拼块坏板标记。
4. 图样名称
请输入坏板标记的名称。( 不能输入到第 1 行和第 2 行中。)
5. 种类
坏板标记功能的种类已被指定。( 不能变更 )
6. X，Y
请输入坏板标记的基板原点开始的 XY 坐标。也可以用 [ 示教 ] 按钮进行示教。
7. 标记
请输入坏板标记中使用的标记号码 ( 在标记信息中已经登录的标记 )。
4-4
4
2. 元件参数
2.1 使用替代元件功能
替代元件功能是指正在使用的送料器或托盘上的元件用完时，用替代元件切换到指定元件，保证机器继续运行的
功能。
2.1.1 元件切换方法的流程
本节具体说明替代元件的元件切换方法的流程。
目前正在使用的送料器或托盘因为元件用完等原因而不能使用时，不必中断机器的运行，可以自动切换为替代元件。
替代元件组运行一周后，机器停止运行，提示需补充元件的确认画面显示。
使用托盘元件时，由于机器的出错 ( 与元件传送无关的错误 ) 超过重新执行次数的规定值，运行则不会中断，自动
的从现在使用中的托盘中断元件传送，切换到下一枚托盘或者替代元件。
参考
如果配备了「不停机交换送料器系统 ( 选件 )」，不必中断机器运行就可以补充元件。
c
注意
当外接托盘交换器供给的元件，其「元件信息」「基本」图标的「丢弃方法」被设置为「特殊返还处理」时，就不能使用替代元件
功能。（可以使用自动托盘交换器）
YES
YES
NO
NO
自动运行
元件用完
机器停止运行
自动切换到替代元件
替代元件组运行一周后
运行中没有补充元件

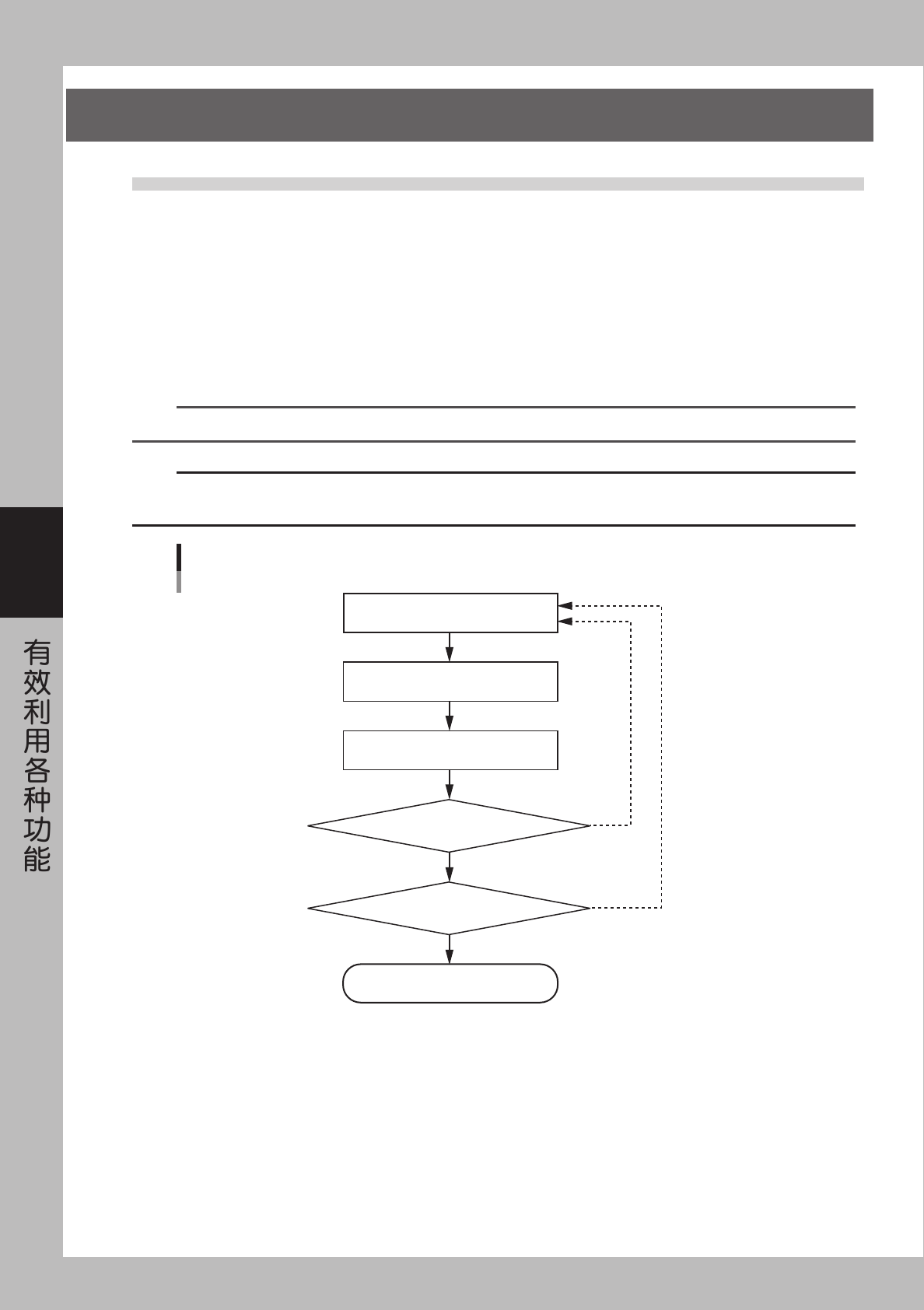

元件切换的方法
送料器元件
25402-E0-00
4-5
4
YES
YES
NO
NO
自动运行
贴片机侧发生错误
中断来自托盘的正在使用的元件供给
机器停止运行
自动切换到下段托盘或替代元件
一周巡回过的替代元件
运行中没有补充元件
元件切换的方法
托盘元件
25403-E0-00
