■ VGOS
请在信息库登陆之前进行元件或标记的辅助调整。
1
单击信息库栏。
请将光标移至要登录的信息库，选择信息库栏。
2
单击 [ 编辑 ] 按钮。
3
单击 [ 保存 ] 按钮。
打开信息库保存画面。
4
输入信息库的登录名称。
5
选择机差信息。
单击
[编辑]按钮
机差信
息
选择按钮输入信
息
库
名
信息库登录
VGOS
26616-E0-00
6
根据画面指示单击操作按钮。
附录
目录
1. 使用说明 A-1
1.1 气压调整部 A-1
1.2 机器之间的输入 · 输出信号 A-
2
1.2.1 PREVIOUS INTERFACE A-3
1.2.2 NEXT INTERFACE A-4
1.3 电源连接部 A-6
2. 识别辞典 B-1
2.1 关于校正类型 B-1
2.1.1 校正类型的定义 B-4
2.1.2 关于元件中心和倾斜的检出 B-6
2.2 使用特殊识别设置 B-7
2.2.1 QFP 识别方式 B-7
2.2.2 单一接插件识别方式 B-7
2.2.3 4 个方向接插件识别方式 ( 接插件 NSEW) B-7
2.2.4 标记型识别方式 B-8
2.2.5 特殊长方形识别方式 B-10
2.2.6 PCLL(SOJ) 根基识别方式 B-11
2.2.7 重心检测 ( 探针识别方式 ) B-11
A-1
7
1. 使用说明
1.1 气压调整部

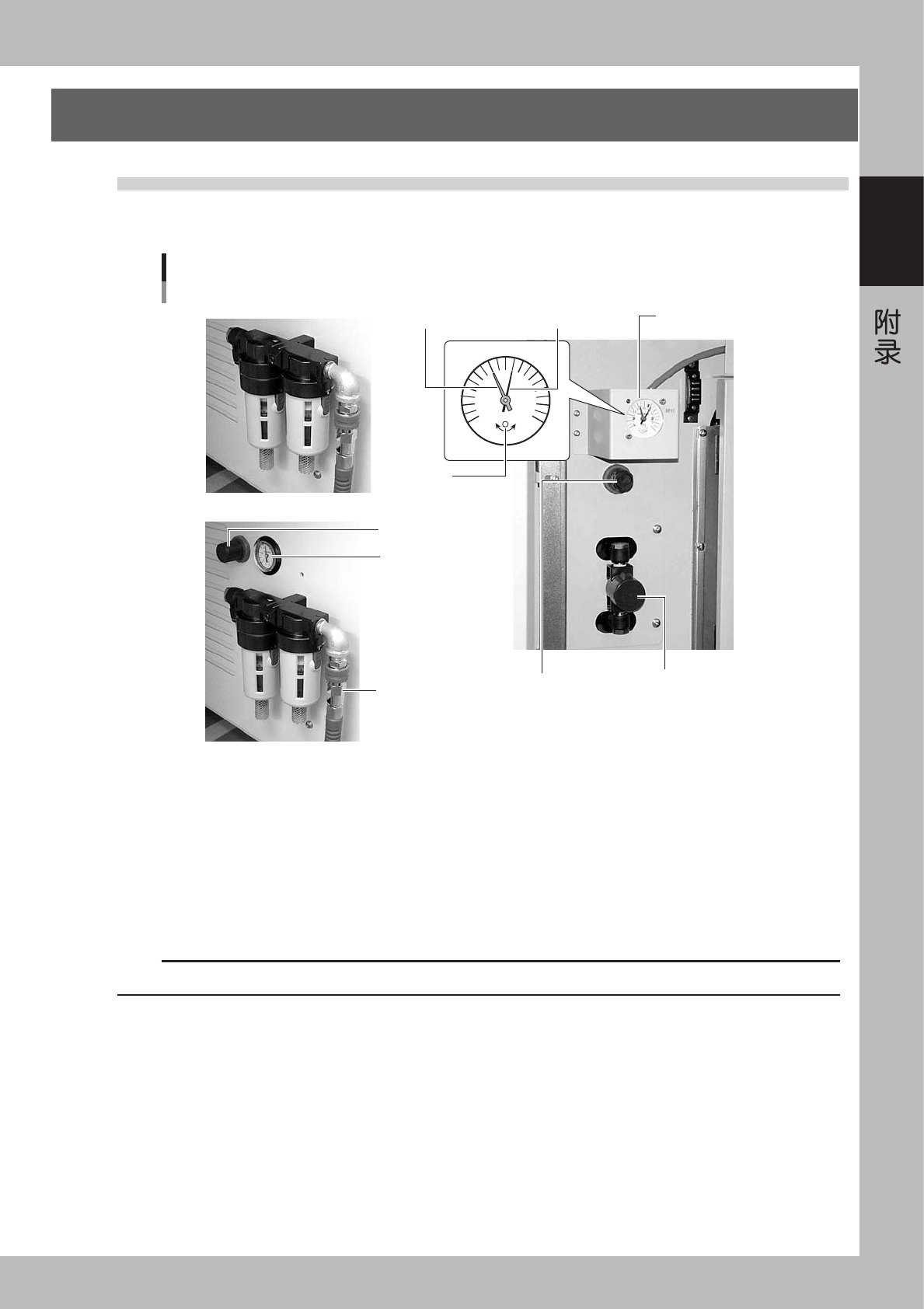

主机正面左下方面板内及左侧面的主机气动部中安装着供给气压的调整部。气压调整部必须设置如下图所示的最
佳值。
0.4
0.5
0
0.1
MPa
0.2
0.3
0.6
0.7
0.8
0.9
1
气压调整部
压力调节器 1
供气／排气开关
调整螺丝
（用于检测
压力下降度）
检出压力下降度（红） 压力显示针（黑）
压力显示计 1
气源接插件
压力调节器 2
压力显示计 2
YV88Xg-F 主机左侧面
主机左侧面
25002-E0-00
压力显示计 1
供给气压 ( 黑针 ) 与检出气压下降压力 ( 红针 ) 被显示。请用压力调整阀和显示计内检出气压下降的压力调整螺丝使各指针指
向下列气压。
· 供给气压 ( 黑针 ) : 0.55Mpa
· 检出气压下降压力 ( 红针 ) : 0.4Mpa
压力调节器 1
调整向主机供给的气压。请调整压力显示计的黑针使其指向 0.55Mpa( 消费量 60NL/ 分 )。
c
注意
设置压力调节器的气压以前，请确认向主机供给的气源压力在适当的范围以内 (0.6Mpa 〜 0.7Mpa)。
压力显示计 2、压力调节器 2( 仅限 YV88Xg-F)
YV88Xg-F 系列，向贴装头部供气的气压被显示。请将左侧的压力调节器的气压调整为 0.5Mpa。
供气 / 排气开关
请向右旋转该开关，隔断供气后再排出通气管内的残留气体。
气源接插件
请准备并连接 ( 日东工器 ) 制造的 30SH 附管坐的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器的清净的
空气。
