4.8.1 执行元件的调整
1
设计元件。
除了使用托盘供给装置的元件以外，请将该元件设计的送料器安装在送料器架上。在吸附参数的「送料器
安装位置」指定了送料器架 No. 时，请在指定 No. 送料器架上安装送料器。如果没有指定，可在元件调整
画面设置送料器的安装位置，请选择便于安装的位置。
因为使用托盘装置的元件都是手动安装吸嘴，所以请事先准备 1 个调整用的元件。
2
选择元件数据。
请在元件信息画面将光标移到要实施确认作业的数据行。
3
打开元件辅助调整画面。
请按 [ 元件调整 ] 按钮，打开「元件辅助调整」画面。

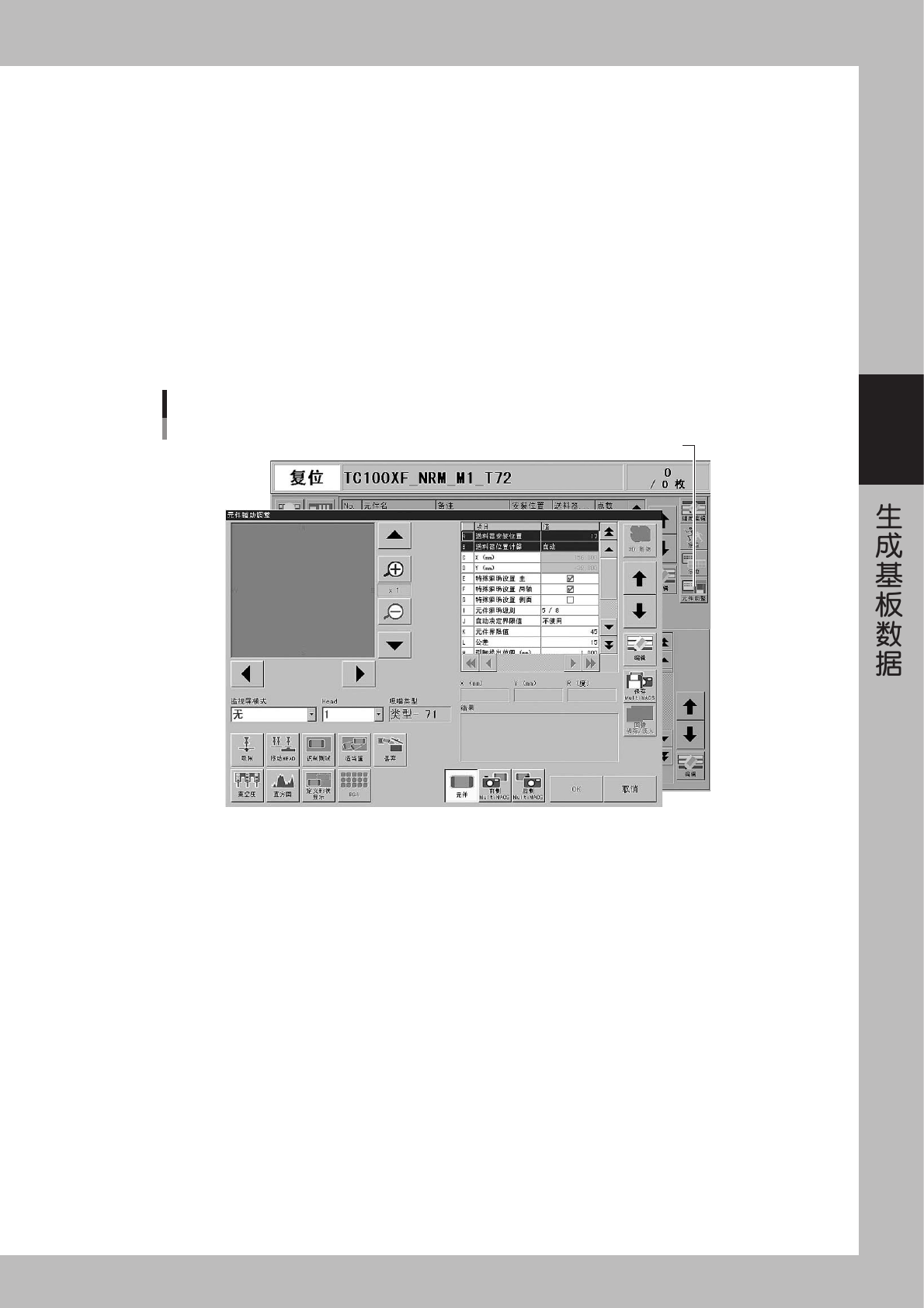

按[元件调整]按钮，打开[元件辅助调整]画面
元件辅助调整画面
26322-E0-00
3-42
3
4
送料器安装位置的设置。
该项目请在送料器设置未定的元件中设置或在只限于托盘供给装置使用的元件中设置。移动光标至元件调
整项目的「送料器安装位置」，输入安装送料器的送料器架的号码。使用托盘供给装置的元件请输入便于
手动作业位置上的送料器架号码。

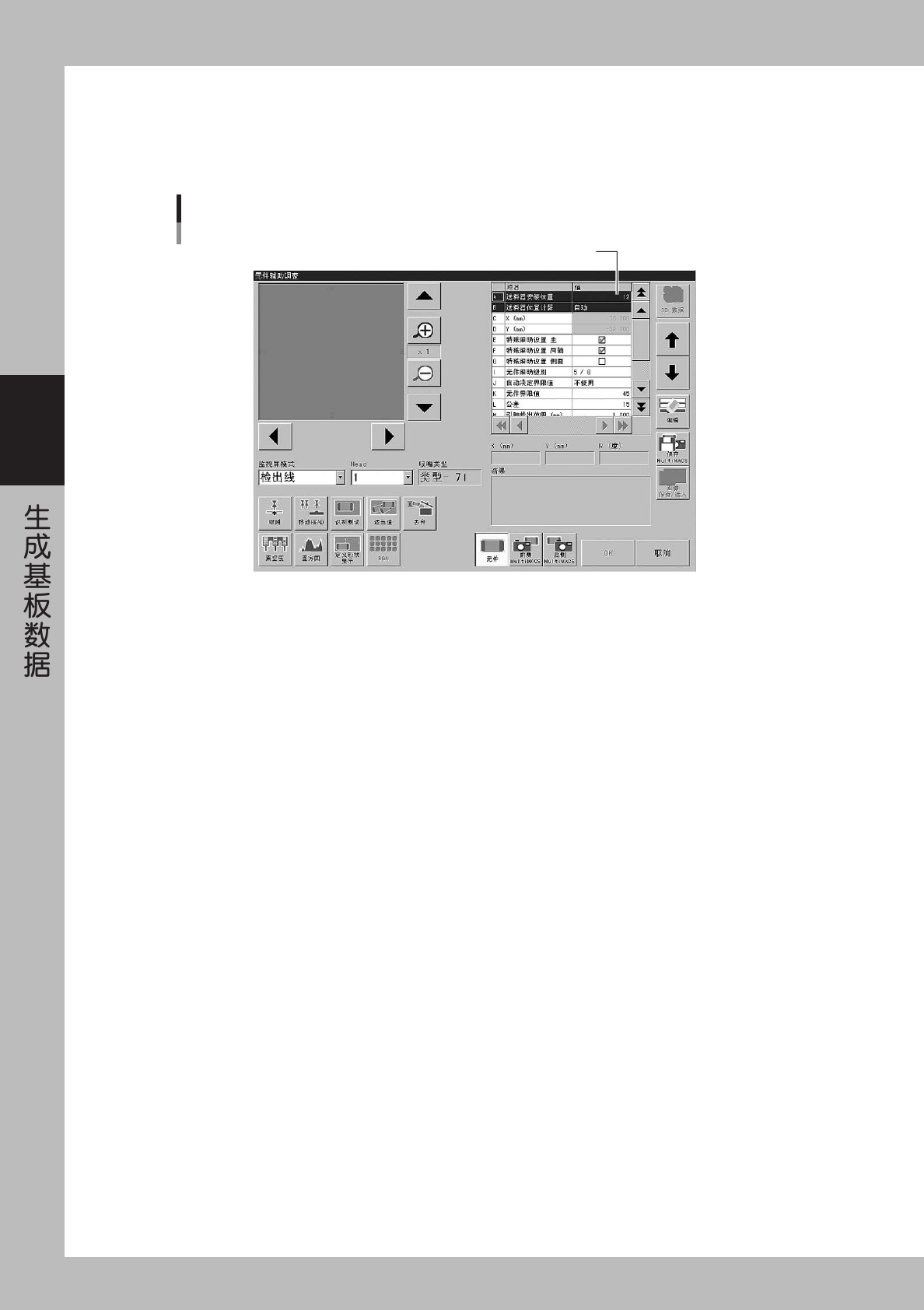

设置送料器安装位置
送料器位置输入画面
26323-E0-00
5
对使用贴装头和吸嘴的确认。
使用贴装头的号码和吸嘴的类型被显示。如需变更贴装头号码，请从「Head」栏中选择。如需变更吸嘴类
型，请返回参数画面，变更基本参数的「使用吸嘴」。
e
6
执行元件的吸附。
按元件调整画面的 [ 吸附 ] 按钮，开始元件的吸附动作。（托盘元件的话，贴装头会移动并下降到元件调整
项目中「送料器安装位置」设定的位置。如果贴装停止动作，请按紧急停机按钮手动吸附元件。这时，请
在托盘供给元件时的相同方向，吸附元件。）
3-43
3
7
确认 · 调整吸附真空压和贴装真空压的设置。
1. 按 [ 真空压 ] 按钮，显示真空压级别。
C
D
BA
A：数据栏
显示吸附·贴装真空压的设置状态
B：级别栏
显示目前的真空压级别
C：上侧绿色带
数据栏上侧的绿色带表示吸附着元件时的设置状态。
D：下侧绿色带
数据栏下侧的绿
色
带表示没有吸附元件时的设置状态
。
真空级别调整画面
26324-E0-00
2. 确认贴装真空压力的数值。如果级别栏达到数据栏上侧绿色部分就表示数值正常。如果没有达到，请
按贴装真空压的 [ ▲ ] 按钮调整，直至进入上侧绿色部分。
e
3. 确认吸附真空压的数值。请边按紧急停机按钮，边用手取出吸附着的元件。在该状态下如果级别栏在
数据栏的下侧绿色部分，表示数值正常。如果超过了下侧绿色部分，进入了中央的粉红色部分，请按
吸附的 [ ] 按钮调整，直至进入下侧绿色部分。确认、调整作业完成后，请解除紧急停机按钮，再按
[READY] 按钮。
4. 确认、调整作业完成后，请再次执行「元件吸附」动作，吸附元件。
8
按［贴装头移动］按钮。（仅限独立识别相机识别）
示教画面显示，请将贴装头移至独立识别相机上。元件被显示在画面上。
9
进行元件识别测试。
请按 [ 识别测试 ] 按钮执行识别测试。多次执行该操作，如果没有发生 1 次错误，表示被设置的数值正常，
可以进入下一步作业。
