2.1.2 替代元件的设置方法
选择替代元件
26401-E0-00
1

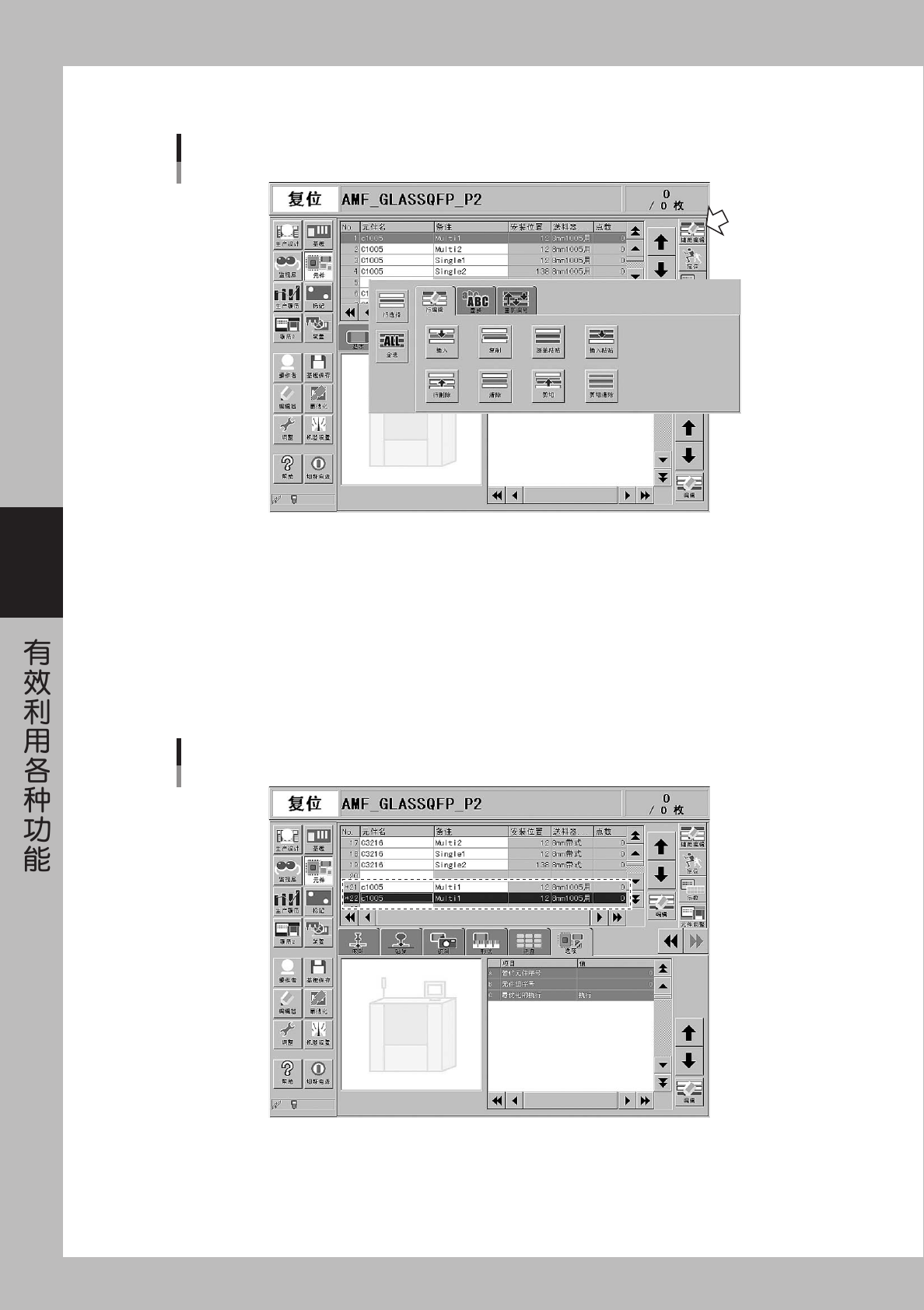

选择替代元件。
请从画面上侧的元件一览表中选择成为替代元件的元件。
2
请先按 [ 行编辑 ] 按钮，再按 [ 复制 ] 按钮。
3
插入到元件一览表的最终行。
请移到元件一览表的最终行。先按 [ 行编辑 ] 按钮，再按 [ 插入粘贴 ] 按钮并复制到「No21」和「No22」。
这里举例说明替代 2 个送料器的情况。
元件一览表
26402-E0-00
4-7
4
4

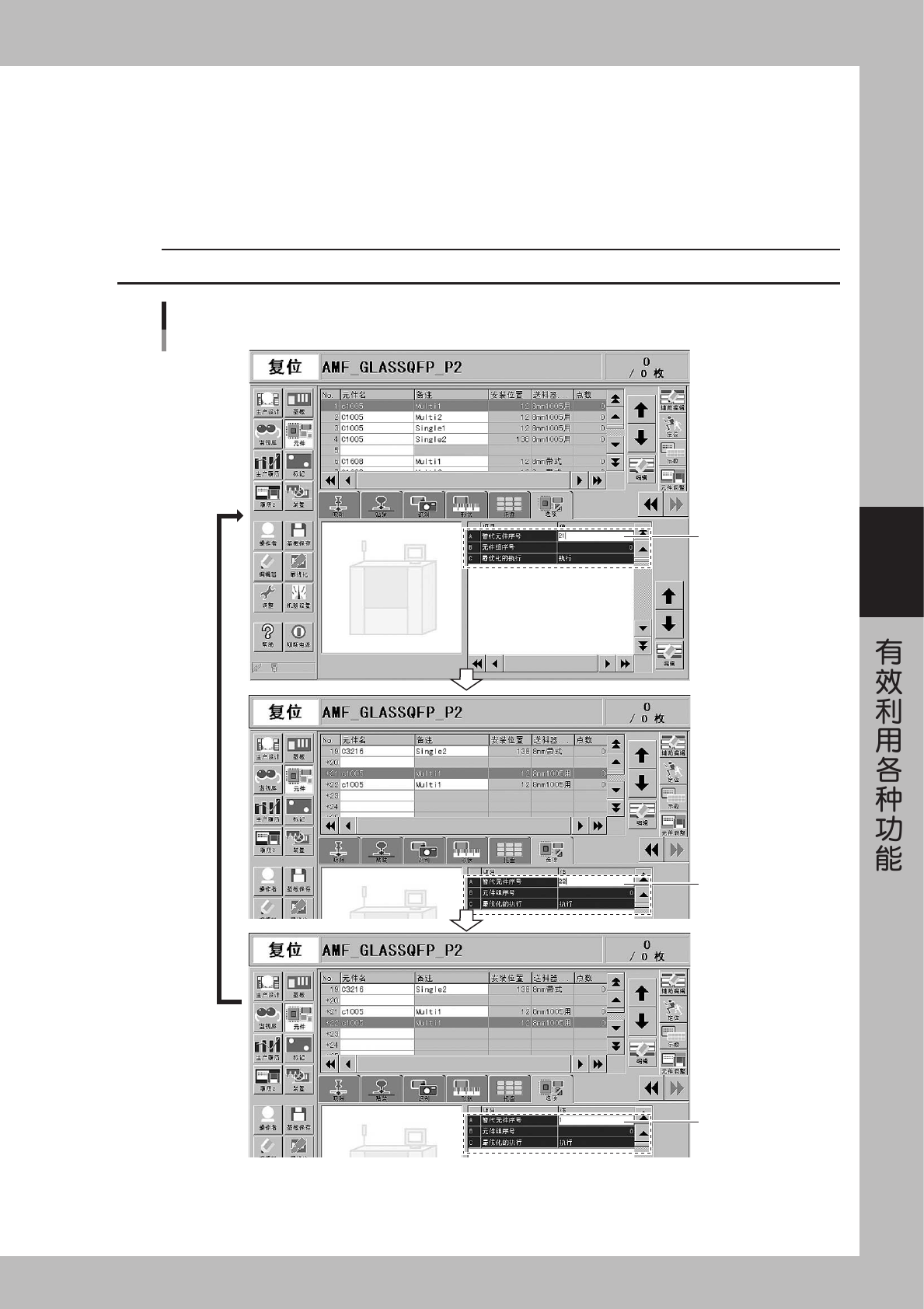

输入替代元件的号码。
选择元件一览表的「No1」，在「选项」的「A 替代元件序号」中输入「21」。随后，请移到「No21」，同
样将「选项」的替代元件号码设置为「22」。但是，「No22」的替代元件号码为「1」。
因此，如果 No1 的元件用完，就会自动切换为 No21，如果 No21 的元件用完，就会切换到 No22，其间，
在 No1 的送料器贴装元件。如果 No22 的元件用完，会自动返回到 No1。替代元件的安装位置请选择「吸
附」图标中的「送料器安装位置」，输入安装在机器上的替代元件的送料器号码。
c
注意
替代元件的号码必须始终处于循环状态。
输入「21」
替代循环的设置
输入「22」
输入「1」
26403-E0-00
4-8
4
2.2 使用元件组号码
贴装元件中必须指定贴装顺序时使用。以下举例说明使用的目的。
1. 贴装过高或过矮的元件需避免互相碰撞时使用。
2. 将元件重叠并进行贴装时 ( 例 :Chip on Chip 等 ) 使用。
元件组号码设置得越小，该元件组的元件就越早被贴装。如下图所示，元件号码为 14 的元件最后被贴装。
最早贴装的元件
都输入「1」
其后贴装的元件
请输入「2」

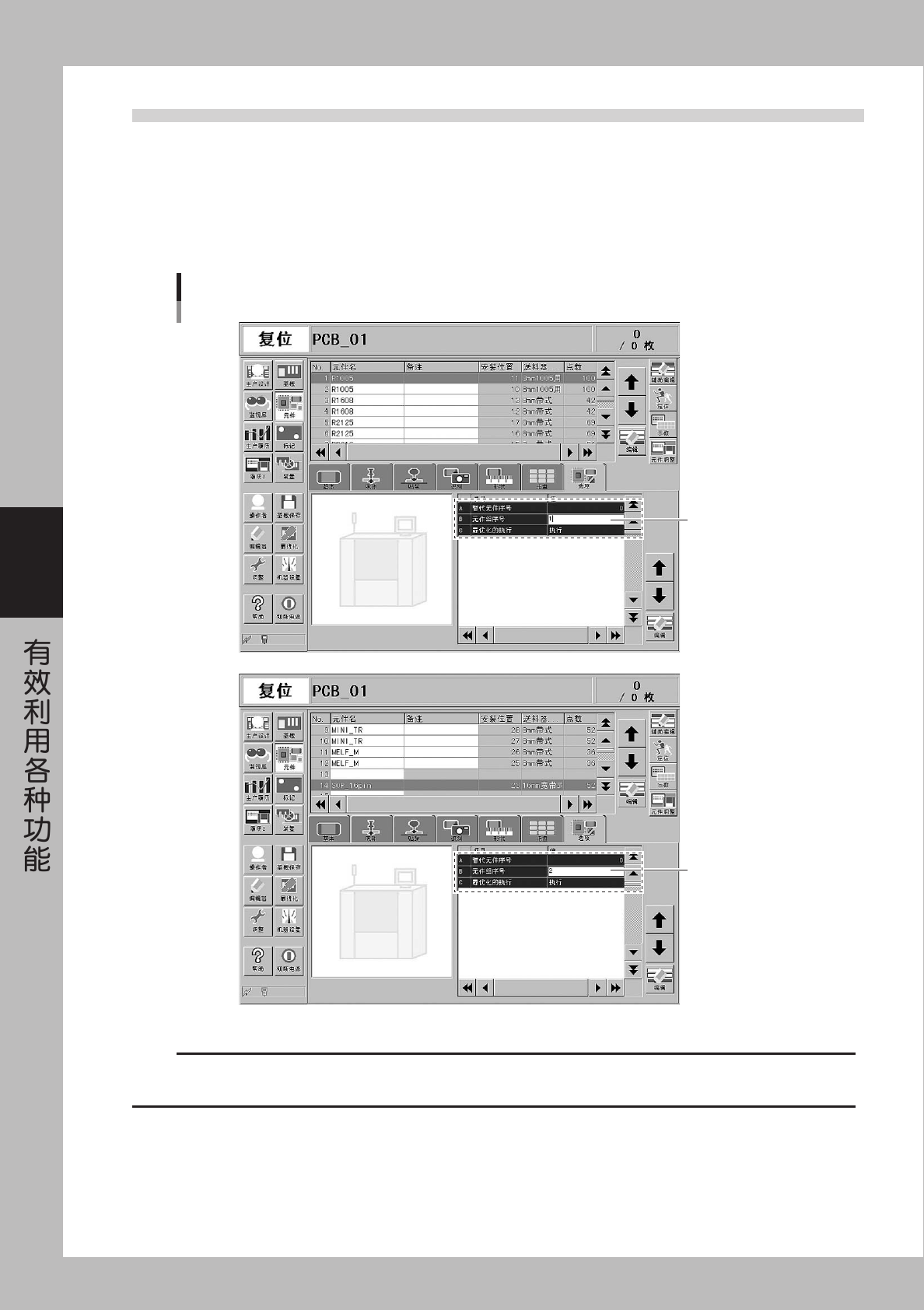

元件组号码的指定
26404-E0-00
c
注意
元件组号码有效与否，由实施最优化时的贴装顺序决定，仅凭在元件信息中输入号码不能有效，必须实施最优化作业。
此外，所有元件的元件组号码必须输入 1 以上的数字。( 例 : 要最后贴装的元件设置为 2，其他所有的元件就必须设置为 1)
