6-11
6

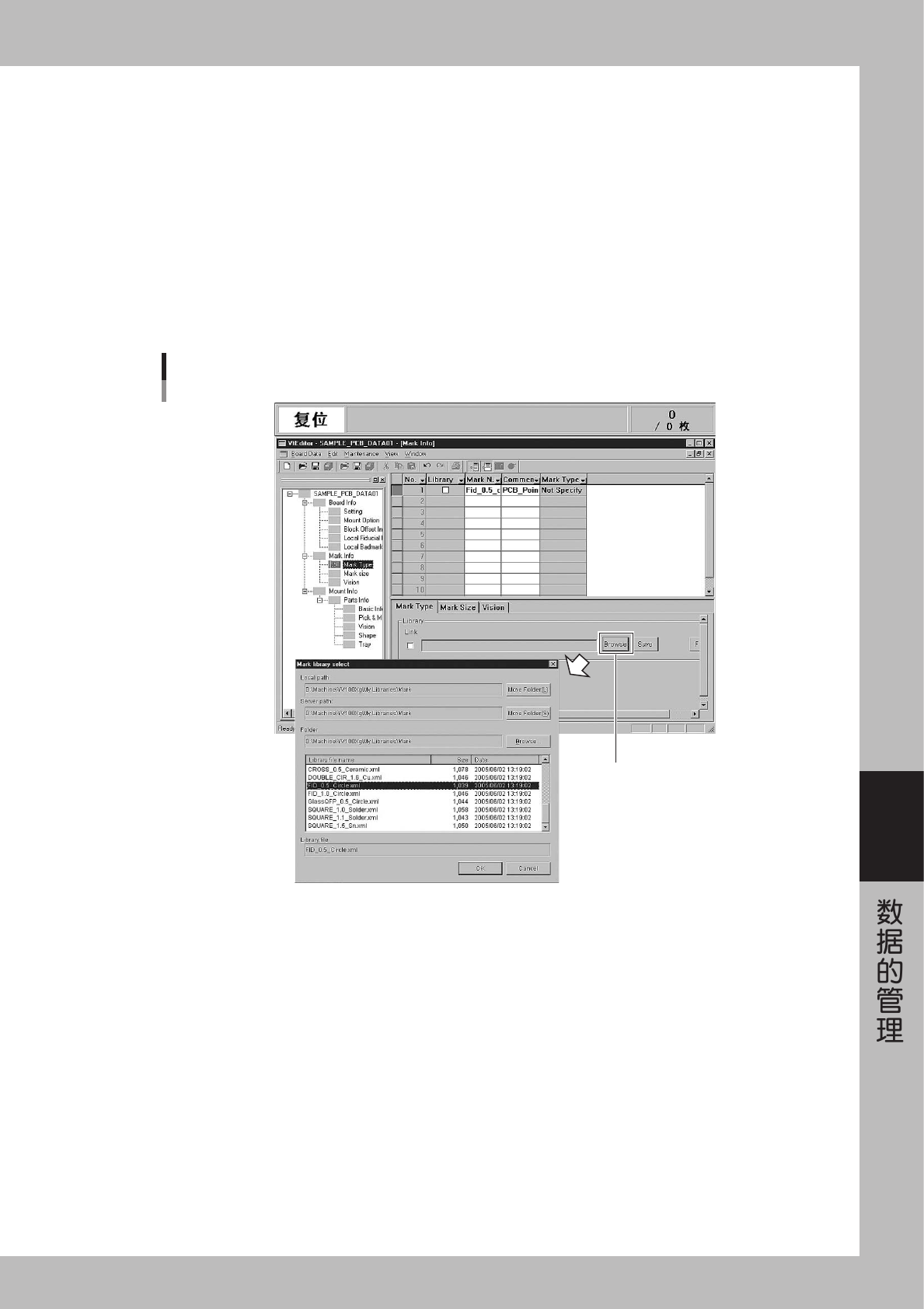

3.2.2 在编辑器侧设置链接
1
光标对准要设置链接的元件或标记。
这时，必须事先输入元件或标记的名称。
2
选择链接设定位置。
· 是标记的情况下，请选择标记信息的标记类型。
· 是元件的情况下，请选择元件信息的基本信息。
3
按 [Browse] 按钮。
显示元件或标记列表，选择合适的内容后按 [OK] 按钮。自动在链接框中打“√”号确定。
［Browse］按钮
手动链接设置
编辑器侧
26613-E0-00
6-12
6
3.2.3 使用信息库匹配 ( 仅限编辑器 )
一个一个分别设置链接过于烦琐时，可运用设置全部信息库的链接方法。
1
选择信息库匹配。
请从「Edit」菜单中选择「Library Support」→「All Mark Library Matching」。
2
按 [Execute] 按钮。
显示信息库匹配画面，请确认查找位置按 [Execute] 键。
3
确认查找结果。
对全元件 ( 全标记 ) 连续进行信息库匹配作业，请选择合适元件或标记，按 [OK] 键。
[执行]按钮
[查找]按钮
信息库匹配
标记示例
26614-E0-00
4
确认完成操作。
如果全元件或标记的信息库匹配完成，会出现提示画面，请按 [OK] 键。
n
要点
如对标记一个一个设置，请按 [Find] 按钮，只要文件夹内存在与元件名称同名的信息库，信息库即显示在画面上。选择被显示的
信息库并按 [Execute] 键，即自动的被设置链接。
c
注意
信息库的链接只要数据被保存，再次读取后还是有效。
6-13
6
3.3 信息库数据的保存
使用机器的辅助调整修改了生成后的信息库数据时，一般的基板保存不能保存信息库数据的变更内容。
也就是说信息库数据是以一元化管理为目的，要保存变更点时，需与信息库的保存分别进行。保存在 VGOS 和编
辑器上都可以进行。
n
要点
一般将保存位置设置在与 LAN 连接的 PC 机上。
机器 1 机器 2 机器 3
标记基准值「100」 标记基准值「120」 标记基准值「80」
Mark_1
Mark_1.xml
信息库
保存位置
共同保存
调运
登录
机差中保存 机差中保存
辅助调整
辅助调整
辅助调整
调运
信息库的保存
25601-E0-00
关于机差信息
XML 基板数据中有「共享信息」和「机差信息」。此外信息库数据中有「共享信息」「机差信息」「组信息」。
· 何为共享信息
1 条生产线的基板数据内，可以共同使用的参数。
· 何为机差信息
指将共同信息的参数设置为指定机器专用的参数。该信息可以按识别信息、形状信息等为单位分别设置。
但是，只不可以设置为一个参数。
· 何为系列信息
指机器的系列 (X 系列、Xg 系列等 ) 可以共同使用的参数。该信息被设置为信息数据库，而不是基板数据。此外与机差信息
相同，可以按识别信息、形状信息等为单位分别设置。但是，只不可以设置为一个参数。
