3-38
3

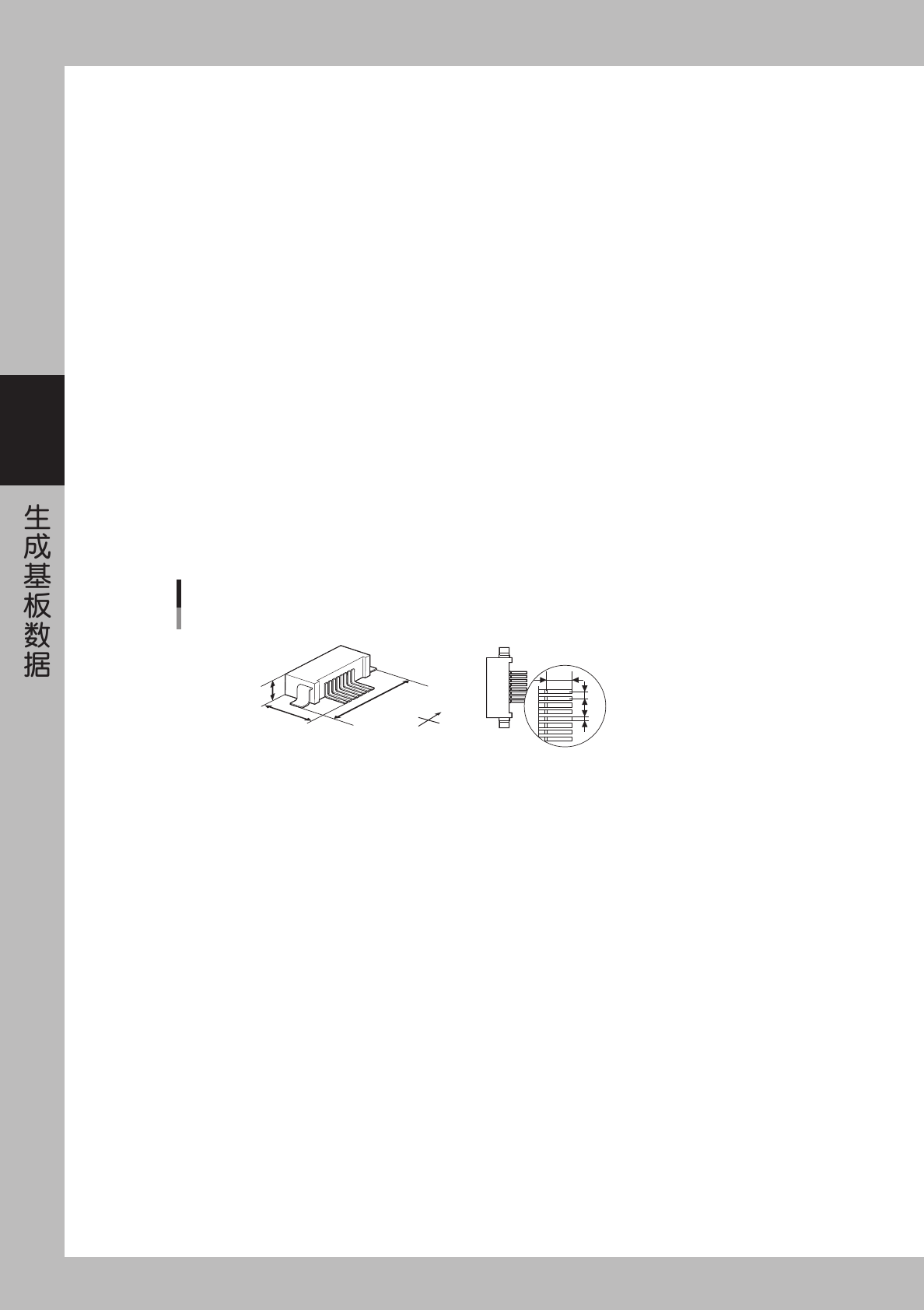

■ 接插件
A，B: 外形尺寸 XY
请输入用游标卡尺、微型计测器测得的包括引脚在内的外形尺寸 (mm)。
C: 外形尺寸、元件厚度
请输入用游标卡尺、微型计测器测得的正确数值 (mm)。
D 〜 F: 元件中心歪斜量
请在要校正相对元件中心而言的引脚位置时输入。
G: 检出线位置
请设置为了检出从引脚的前端到内侧位置之间的引脚而需划线的位置。
H: 检出线宽度
请指定检查引脚的线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件请设置为「1 〜 2」，0.3 以上的元件请设置为「2 〜 3」，一
般使用初始值。
I: 引脚根数
请输入一边中存在的引脚数。
J: 引脚间距
请输入正确的引脚间的距离。
K: 引脚宽度
请输入正确的引脚的宽度。
L: 反射引脚长
请输入识别时发亮部分引脚的长度。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
J：引脚间距
K：引脚宽度
L：反射引脚长
接插件E的形状参数
俯
视图
S
N
W
E
B
C
A
L
J
K
25321-E0-00
3-39
3

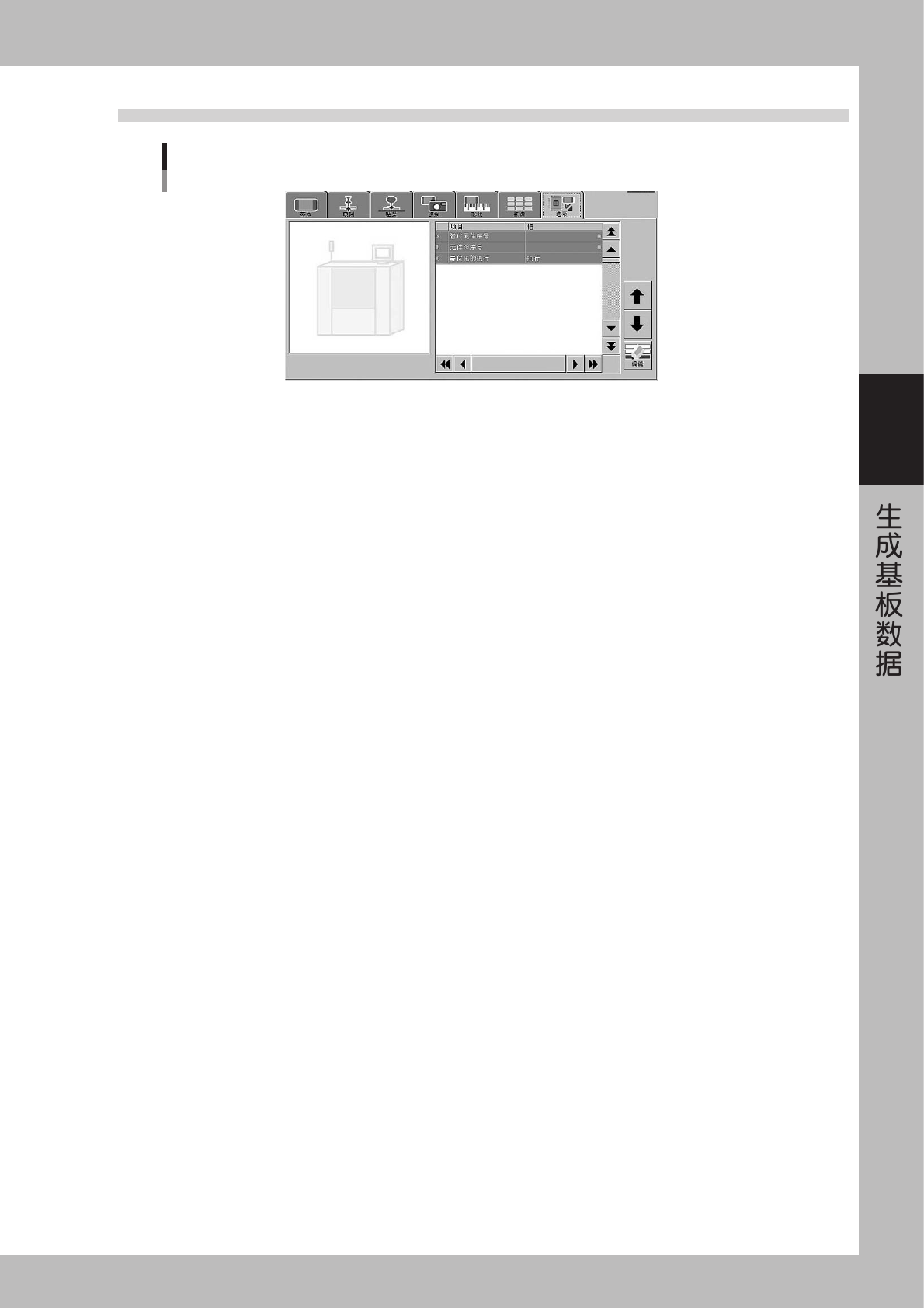

4.7 选项参数
选项参数
26321-E0-00
A: 替代元件号码
当元件用完时，请指定使用元件的号码。不要指定时，请设置为「0」。使用替代元件的详细内容，请参阅第 4 章「2.1 使用
替代元件功能」。
B: 元件组号码
贴装完高度较高的元件后再贴装高度较低的元件，会发生周围的吸嘴与高度高的元件互相碰撞的可能。为了避免该现象的发
生，请根据元件高度分组，指定贴装顺序 (0 〜 99)。不需要指定顺序时请设置为「0」。
C: 最优化的执行
根据送料器安装位置的最优化的执行，如果移动到目前「送料器安装位置号码」设置的号码以外的位置也没有关系的话，请
设置为「执行」。如果不能移动的话，请设置为「不执行」。( 关于最优化请参照第 5 章「3. 数据的最优化」。)
3-40
3

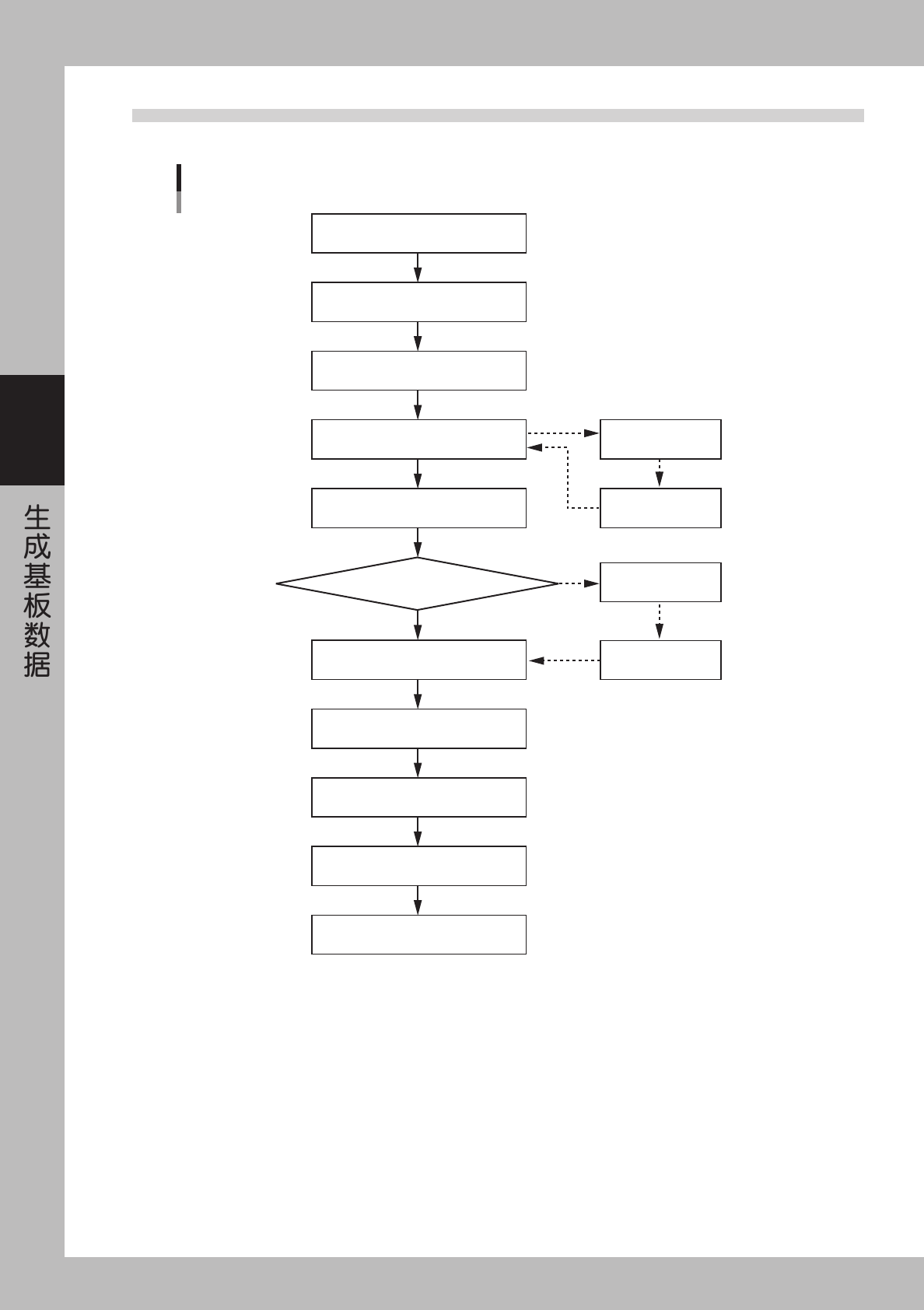

4.8 元件调整
指确认设置的参数是否合适的作业。对没有设置的参数，可以执行识别测试求取适合值。
OK
NG
将光标移至要执行元件
调整的数据行
打开元件调整的画面
输入送料器安装序号
吸附元件
对元件进行示教
执行元件识别测试
确认Head号码
和吸嘴类型
确认吸附·贴装真空
压的设置值
显示定义形状
执行适当值查找
再执行元件识别测试
识别OK
丢弃元件
完成
发生错误
元件调整的作业流程图
25322-E0-00
