A-2 7 1 . 2 机 器 之 间 的 输 入 · 输 出 信 号 贴 片 机 从 下 位 机 接 受 信 号 后 将 基 板 送 出 ， 为 了 命 令 其 它 基 板 需 向 上 位 机 发 出 信 号 。 N E X T I N T E R F A C E 接 插 件 与 下 位 机 相 连 接 ， P R E V I O U S I N T E R F A C E 接 插 件 与 上 位 机 相 连 接 。 任 何 一 侧 …
A-1
7
1. 使用说明
1.1 气压调整部
主机正面左下方面板内及左侧面的主机气动部中安装着供给气压的调整部。气压调整部必须设置如下图所示的最
佳值。
0.4
0.5
0
0.1
MPa
0.2
0.3
0.6
0.7
0.8
0.9
1
气压调整部
压力调节器 1
供气／排气开关
调整螺丝
（用于检测
压力下降度）
检出压力下降度（红） 压力显示针（黑）
压力显示计 1
气源接插件
压力调节器 2
压力显示计 2
YV88Xg-F 主机左侧面
主机左侧面
25002-E0-00
压力显示计 1
供给气压 ( 黑针 ) 与检出气压下降压力 ( 红针 ) 被显示。请用压力调整阀和显示计内检出气压下降的压力调整螺丝使各指针指
向下列气压。
· 供给气压 ( 黑针 ) : 0.55Mpa
· 检出气压下降压力 ( 红针 ) : 0.4Mpa
压力调节器 1
调整向主机供给的气压。请调整压力显示计的黑针使其指向 0.55Mpa( 消费量 60NL/ 分 )。
c
注意
设置压力调节器的气压以前，请确认向主机供给的气源压力在适当的范围以内 (0.6Mpa 〜 0.7Mpa)。
压力显示计 2、压力调节器 2( 仅限 YV88Xg-F)
YV88Xg-F 系列，向贴装头部供气的气压被显示。请将左侧的压力调节器的气压调整为 0.5Mpa。
供气 / 排气开关
请向右旋转该开关，隔断供气后再排出通气管内的残留气体。
气源接插件
请准备并连接 ( 日东工器 ) 制造的 30SH 附管坐的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器的清净的
空气。
A-2
7

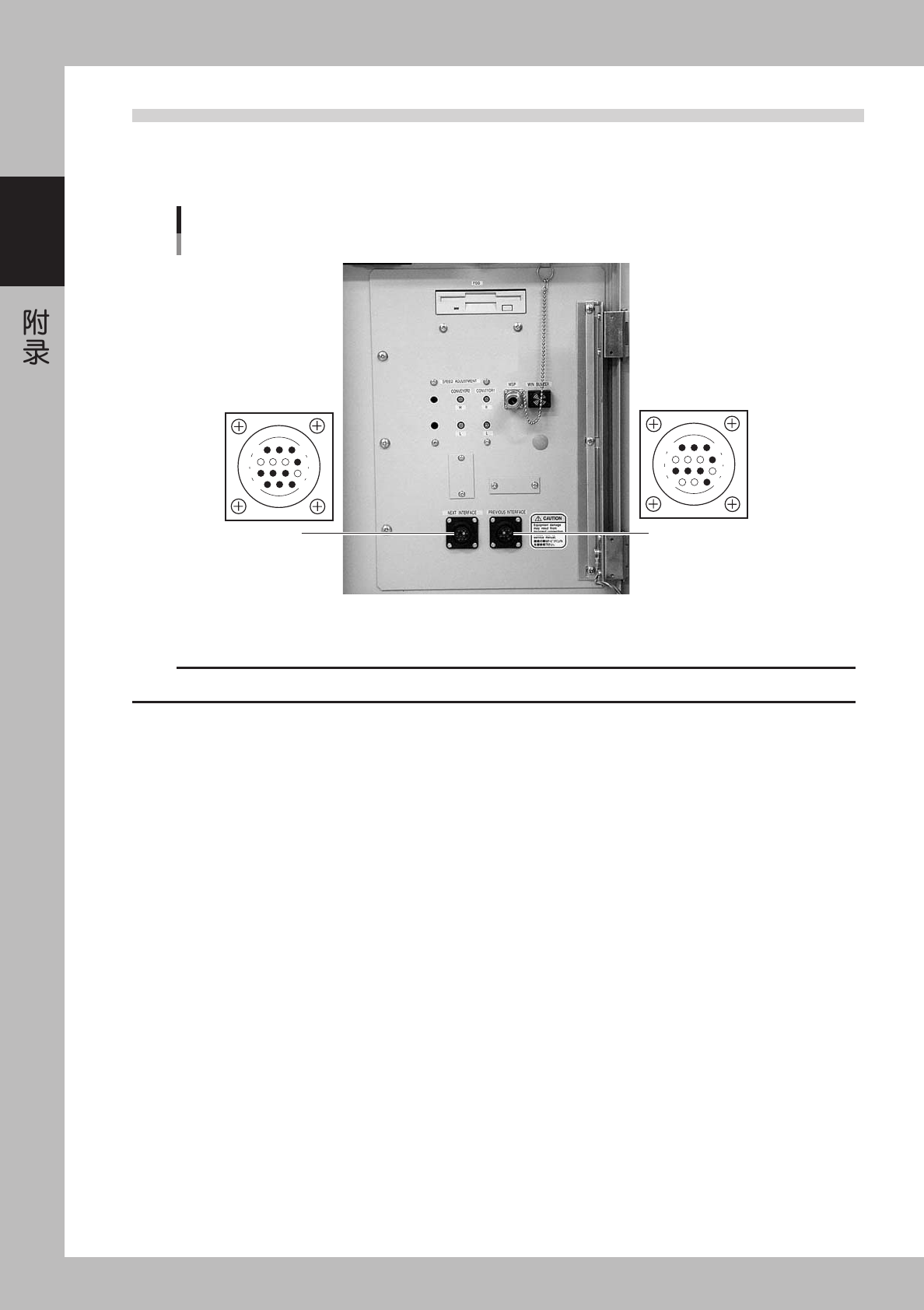

1.2 机器之间的输入 · 输出信号
贴片机从下位机 接受信号后将基板送出，为了命令其它基板需向上位机 发出信号。NEXT INTERFACE 接插件与
下位机 相连接，PREVIOUS INTERFACE 接插件与上位机相连接。任何一侧的接插件都被安装在贴片机前面右下面
板的内侧。
PREVIOUS
INTERF
ACE
NEXT
INTERFACE
Connector : AMP 206043-1 (14-pin receptacle)
输入输出信号接插件
14
11
12
7
4
8
3
1
14
11
12
7
4
8
3
1
25003-E0-00
c
注意
上位机为旧 VIOS 型 (YV100 II 等 ) 时，另外还需要专用的电缆。( 详细内容请参照使用说明书。)
A-3
7

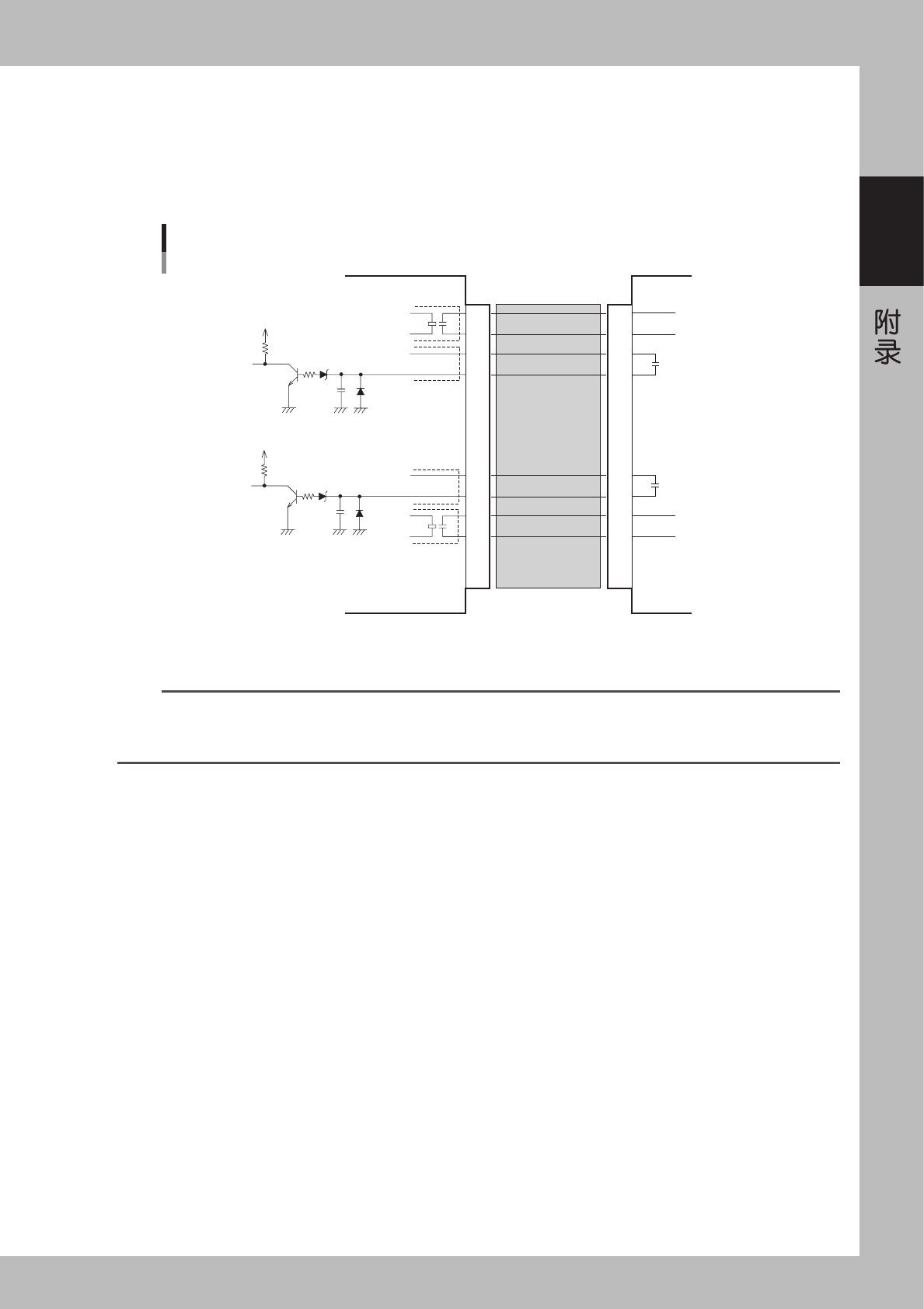

1.2.1 PREVIOUS INTERFACE
只要符合下列 1 〜 3 的条件，请开始基板的传入。
1. 主机呈基板可以传入的状态 (BUSY OUT：ON)
2. 来自上位机 的基板传入信号呈已经输入状态 (BA IN [N1122]：ON)
3. 来自上位机 的自动运行信号呈已经输入状态 (UR IN [N1124]：ON)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
5V
10.5kΩ
0.1µ
N1122
+24V
5V
10.5kΩ
0.1µ
N1124
LR OUT
(T1837)
GND
BUSY OUT
(T1831)
GND
+24V
CONNECTION
BOARD
I/O BOARD
CONNECTION
BOARD
I/O BOARD
PREVIOUS INTERFACE 回路
主机
下位机
电缆
NEXT INTERFACE 接插件
25004-E0-00
n
要点
· 基板传入过程中上位机 自动运行中的信号 (UR IN) 呈 OFF 状态时，请暂时停止基板的传入。
· 判断被传入的基板已经通过进口传感器后，请关闭 BUSY OUT。
· BUSY OUT 和 BA IN 双方都呈关闭状态时，请结束传入基板的作业。
