3-13 3 3 . 3 . 1 间 距 扩 展 功 能 输 入 拼 块 间 距 及 拼 块 个 数 便 可 以 进 行 间 距 扩 展 作 业 。 1 请 输 入 N o . 1 拼 块 位 移 值 。 请 输 入 初 始 的 坐 标 值 。 如 果 数 值 与 基 板 原 点 相 同 则 无 需 输 入 。 间距扩展按钮 No.1位移数据 26 3 09 - E0 -0 0 2 请 按 间 距 扩 展 按 钮 。 c 注意 如果无法…
3-12
3

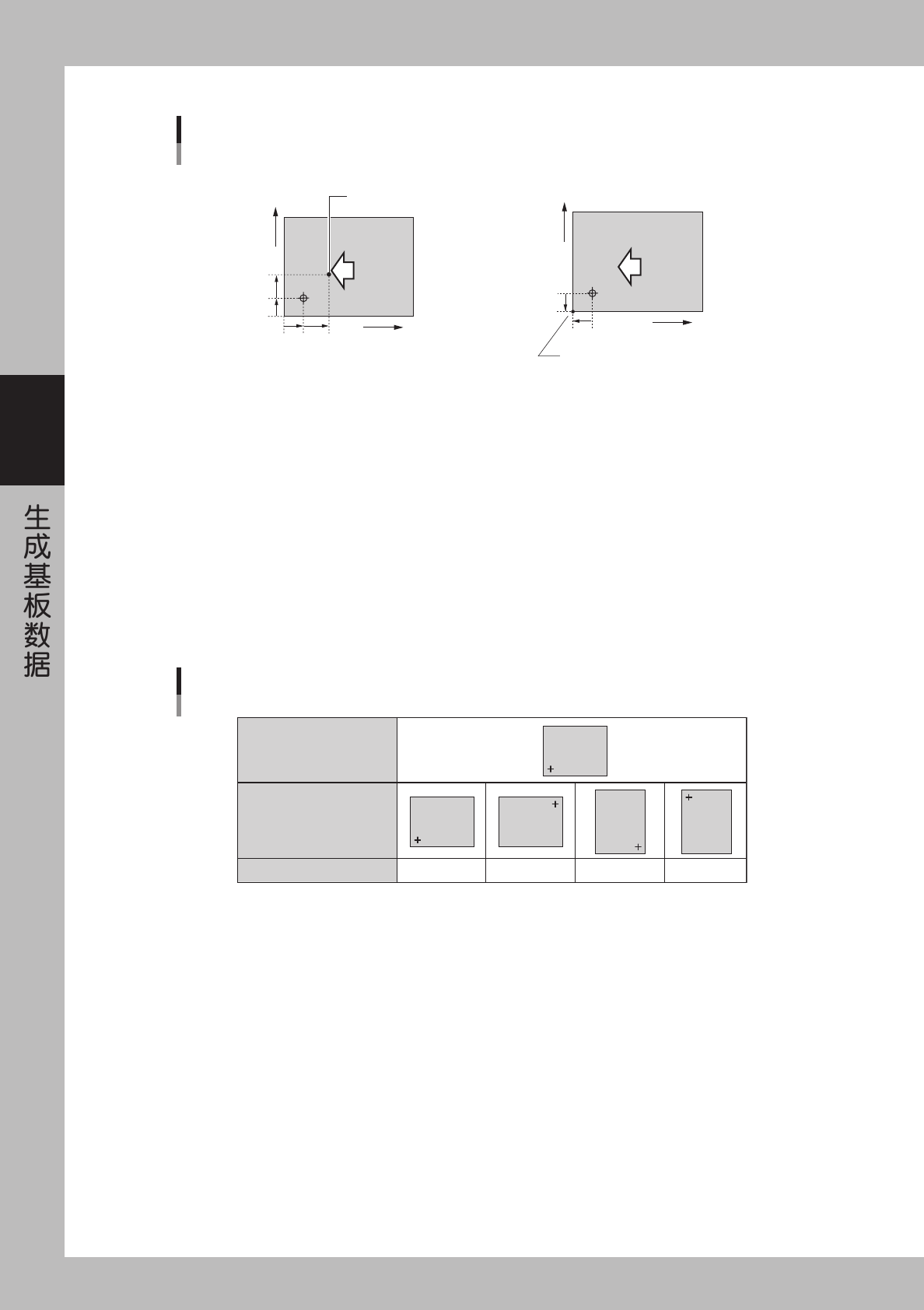

如下图所示，如在定位针位置以外处设定基板原点的话，请输入定位针到基板原点的相对位置。
●
位置为基板原点时，
请输入X=5.00、Y=5.00
■ 基板原点≠定位针位置
定位针位置以外的基板原点
■ 基板原点＝基板角
前侧基准的基板向右传送，
以基板一角为基板原点时，
请输入X=5.00、Y=5.00
。
5mm
5mm
5mm
5mm
X
Y
基板传送方向
5mm
5mm
X
Y
基板传送方向
25306-E0-00
2. 图样名称
请输入拼块名称。
3. 种类
指定最上行为「基板原点」、第 2 行以后为「拼块位移」。( 不可变更 )
4. 跳过
附单选符号处，不执行该拼板的元件贴装。
5. XY
请输入基板原点至各块拼块原点的数值。按 [ 示教 ] 按钮还可以进行示教和跟踪。
6. R
输入基准块的旋转角度。
基准块
(拼块位移No.1)
其它拼块
R
「R」数据
0° 180° 90° -90°
拼块
拼块
拼块
拼块
拼块
25307-E0-00
3-13
3
3.3.1 间距扩展功能
输入拼块间距及拼块个数便可以进行间距扩展作业。
1
请输入 No.1 拼块位移值。
请输入初始的坐标值。如果数值与基板原点相同则无需输入。
间距扩展按钮
No.1位移数据
26309-E0-00
2
请按间距扩展按钮。
c
注意
如果无法清除下列条件，就不能进行间距扩展作业。
· No.1 以外的拼块中已输入位移数据。
· 间距扩展后，存在坐标值在 -999.999 〜 999.999 的范围之外的拼块。
· 间距扩展后，拼块数超过了 512。
3
请输入拼块间距及个数。
请输入要扩展拼块的 XY 间距和 XY 个数，再按 [OK] 按钮。
位移No.1的坐标
间距扩展
基板原点
26310-E0-00
3-14
3
4
请确认扩展内容。
被拼块位移扩展的数据已经显示，请确认扩展后所有拼块的位移都有效。所以如果有不要扩展的拼块，请
按 [ 检查框 ] 按钮，选中单选符号。
间距扩展后的数据
被扩展间
距
的数据单选框
26311-E0-00
