3.3.4 SIPLACE SX1/SX2 の部品トロリーの作業領域距離
3

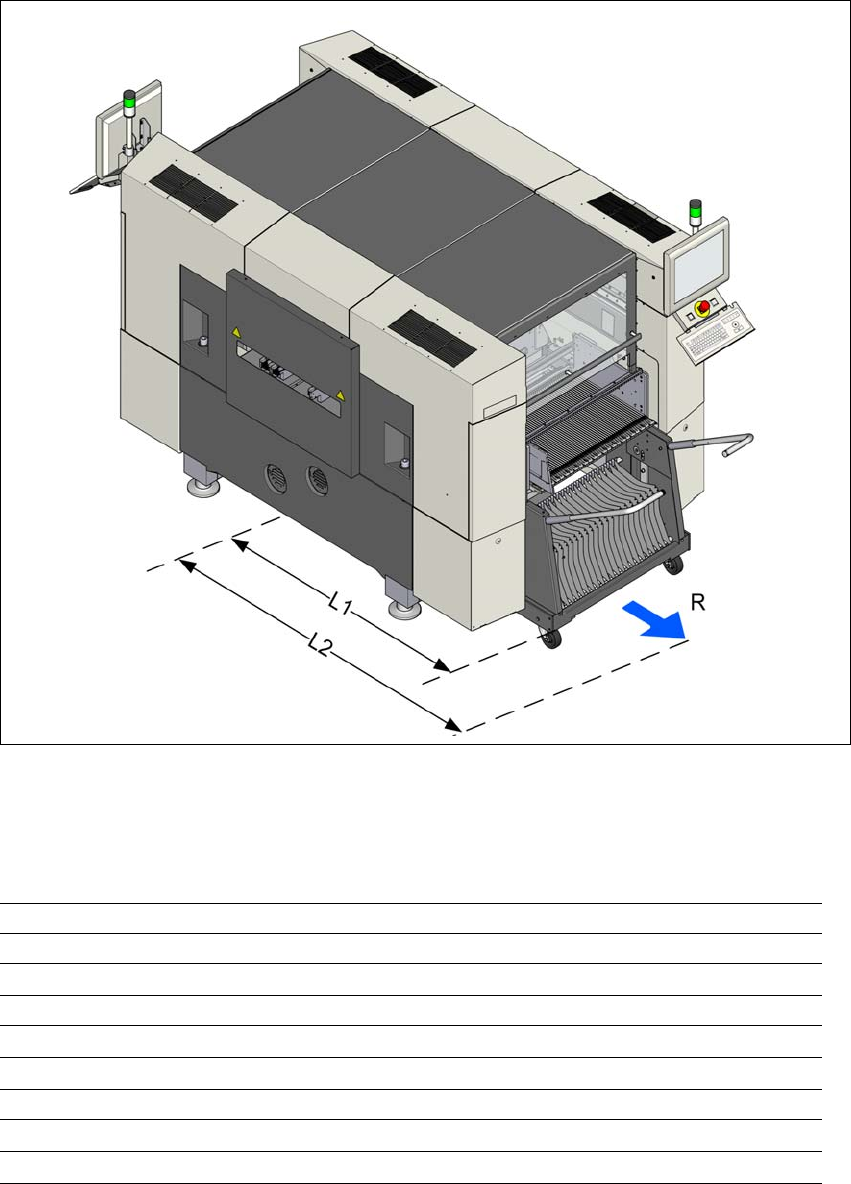

図 3.3 - 3 SX1/SX2 マシンの部品トロリーの作業領域距離
SX1/SX2 マシンでの部品トロリーの作業領域距離「R」は、次のようになります。
3
部品トロリー ロケーション 1( 外側 ) ロケーション 2( 内側 )
作業領域距離 R
ハンドルを外に折り曲げて 2950 mm 2825 mm
距離 L1: マシン中心から部品トロリーの外側の端まで
ハンドルを中に折り曲げて 1300 mm 1175 mm
ハンドルを外に折り曲げて 1750 mm 1625 mm
距離 L2: マシン中心から壁面まで
ハンドルを中に折り曲げて 2060 mm 1935 mm
ハンドルを外に折り曲げて 2950 mm 2825 mm
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.3 寸法と重量
101
3.3.5 重心
3.3.5.1 SX1/SX2 マシンの重心
3

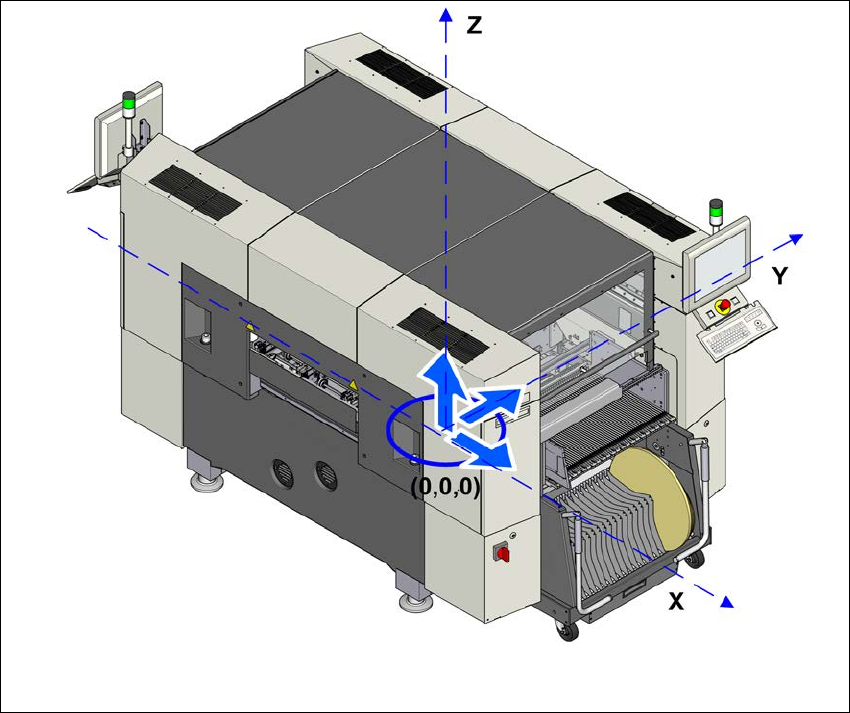

図 3.3 - 4 mm 単位での SX1/SX2 マシンの重心
X座標 0 mm
Y座標 0 mm
Z 座標 738.5 mm
これらの重心座標は、PCB コンベヤ高さ 900mm の実装マシンを基準にしています。
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.4 アセンブリの概要 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
102
3.4 アセンブリの概要
3.4.1 SIPLACE SX2 アセンブリの概要
3
3
図 3.4 - 1 SX2 マシン - アセンブリの概要
(1) 基本モジュール
(2) ロボットモジュール
(3) 実装ヘッド付き X-Y 軸 1
(4) PCB コンベヤ ( シングルコンベヤまたはデュアルコンベヤ )
(5) 実装ヘッド付き X-Y 軸 2
(6) キーボード付きモニタ (2x)
(7) ロケーション 1 の部品トロリー
(8) 結合ユニット、テープカッタ、使用済みテープダクトのあるロケーション 2
(T) PCB 搬送方向
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
