2 運転上の安全 ユーザーマニュアル SIPLACE S X1/SX2 2.7 安全装置 ソフト ウエアバージョン SC.7 06.xx 以降 2012 年 4 月日本語版 66 2.7.2.2 マシンの保護スイッチの位置 2 図 2 .7 - 5 マシンの保護カバースイッチの位置 (1) 保護カバースイッチ、ロケーショ ン 1 (2) 保護カバースイッチ、ロケーショ ン 2 (3) バンパー検出用保護スイッチ (T) PCB 搬送方向…
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
65
2

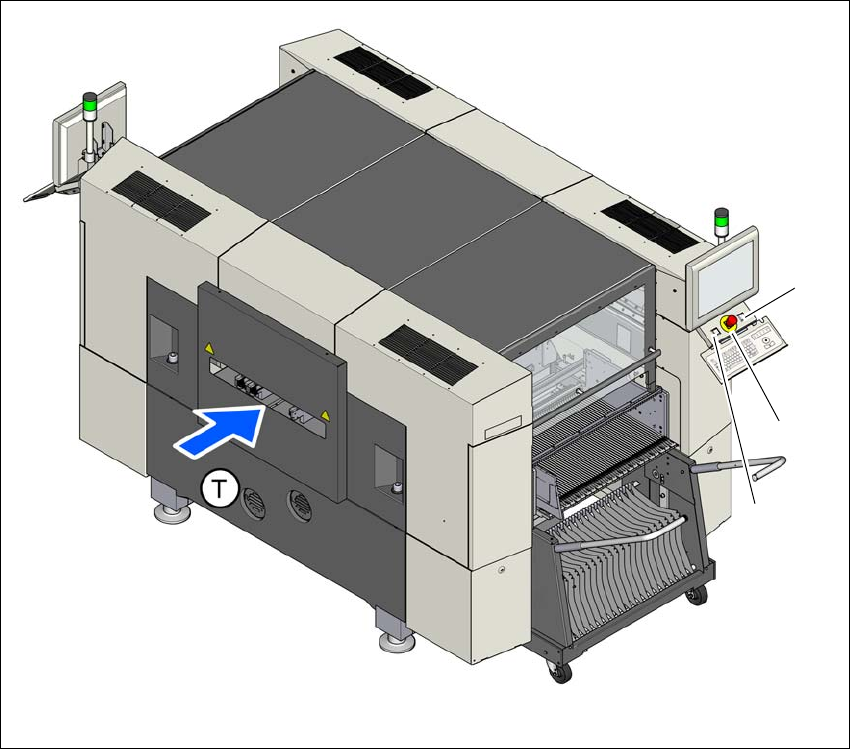

図 2.7 - 4 スイッチとボタンの位置 - PCB 搬入側を見て
(1) 起動ボタン ( 緑 )
(2) 非常停止ボタン
(3) 停止ボタン ( 黒 )
(T) PCB 搬送方向
(3)
(1)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.7 安全装置 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
66
2.7.2.2 マシンの保護スイッチの位置
2

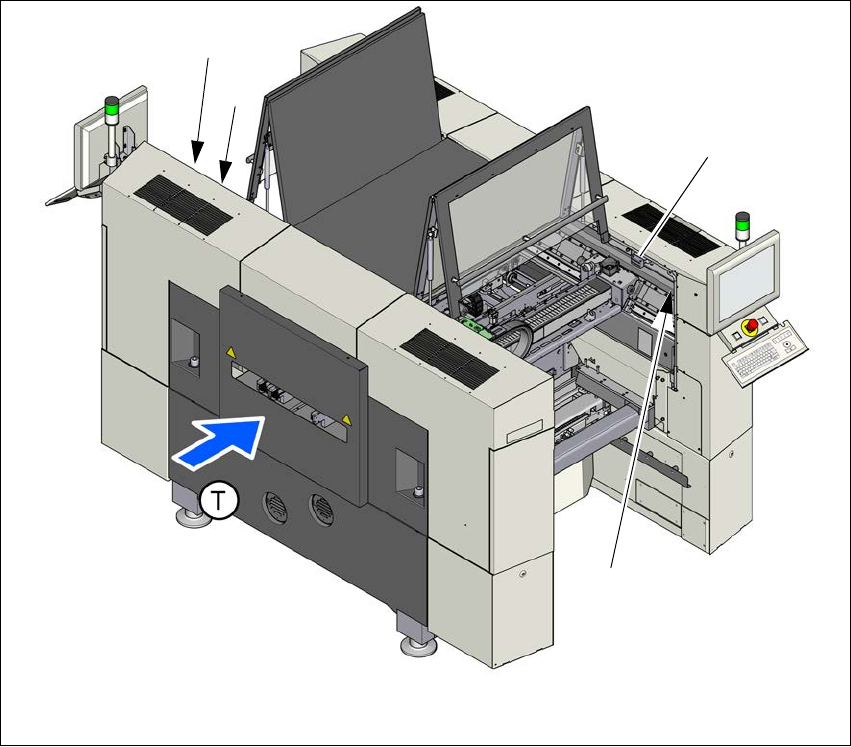

図 2.7 - 5 マシンの保護カバースイッチの位置
(1) 保護カバースイッチ、ロケーション 1
(2) 保護カバースイッチ、ロケーション 2
(3) バンパー検出用保護スイッチ
(T) PCB 搬送方向
(2)
(1)
(3)
(3)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
67
2.7.2.3 機能説明
OFF 位置でのメインスイッチ（ページ
64 の図 2.7 - 3 のアイテム 1 参照） 2
メインスイッチにより、これら三相 L1、L2、L3 が電源から切断されます。
警告
以下の部品には、メインスイッチをオフにしても、致命的な電圧が残っている可能性がありま
す。
– Q1 メインスイッチのケーブル接続端子 L1、L2、L3
– サービスソケット X98
– サービスソケット用 F1 自動サーキットブレーカ
– メインスイッチを切断しても、致命的な電圧がそのまま残っている配線の色は、すべて茶
色です。
→ これらのマシンを不正に扱うと、死亡、重傷あるいは装置に重大な損害をあたえる可能性
があります。
→ 適用可能な事故防止、DIN 規則（特に EN 60204、パート 1 または IEC 60204、パート 1）、
およびご自分の国に特有の規則に必ず従うこと。
→ 電源ユニットへの安全扉は、資格があり訓練された人しか開けてはいけません。
ON 位置でのメインスイッチ 2
メインスイッチをオンにすると、メイン電圧が突入電流制限（A1）に加わり、24 V- AC/DC コ
ンバータが稼働します。組み合わせ保護コンタクタ (K3) の「電源」LED が点灯します。コント
ロールコンピュータが起動し、X-Y 軸の軸 (260 V-) およびスター軸 (150 V-) の中間回路電圧
を除いて、供給電圧が利用できるようになります。
停止ボタン、黒（ページ 64 の図 2.7 - 3 のアイテム 2 と 7、およびページ 65 の図 2.7 - 4 のアイテ
ム3と5） 2
これらのボタンを使用して、マシンを停止します。
起動ボタン、緑（ページ 64 の図 2.7 - 3 のアイテム 3 と 6、およびページ 65 の図 2.7 - 4 のアイテ
ム2と4） 2
メインスイッチをオンにしたあと、実装ジョブをマシンで起動するために、起動ボタンを押す
ように促されます。保護カバーをあけたり、非常停止押しボタンを押したりすると、同様に起
動ボタンを押すことが促されます。
