6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/ SX2 6.2 ワッフルトレイチェンジャ (WPC5/WPC6) ソフトウエア バージョン SC.706.xx 以降 2 012 年 4 月日本語版 308 6.2.7 WPC5/WPC6 装備の寸法 6 図 6.2 - 3 WPC5/WPC6 装備 SX マシンの寸法 (1) 3000 mm (2) 700 mm (3) 445 mm (4) 769 mm (5) 3…
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
307
6.2.5.2 電気定格
6
6.2.5.3 許容環境条件
6
6.2.6 WPC5/WPC6 の設置に関する注記
WPC5/WPC6 は、SX マシンの左側に結合できます ( ロケーション 1 および 2)。
供給電圧 3 x 200 V~ ± 5 %; 50/60 Hz ( 日本 )
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz ( 欧州 )
3 x 415 V~ ± 5 %; 50/60 Hz
公称皮相電力 1.5 kVA
公称実効出力 1.0 kW
ヒューズ 3 x 10 または 3 x 16 A
室温 15 ℃から 35 ℃
大気湿度
30 - 75 %
（マシンに結露する可能性がないように、平均 45%
を超えないこと。）
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.2 ワッフルトレイチェンジャ (WPC5/WPC6) ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
308
6.2.7 WPC5/WPC6 装備の寸法
6

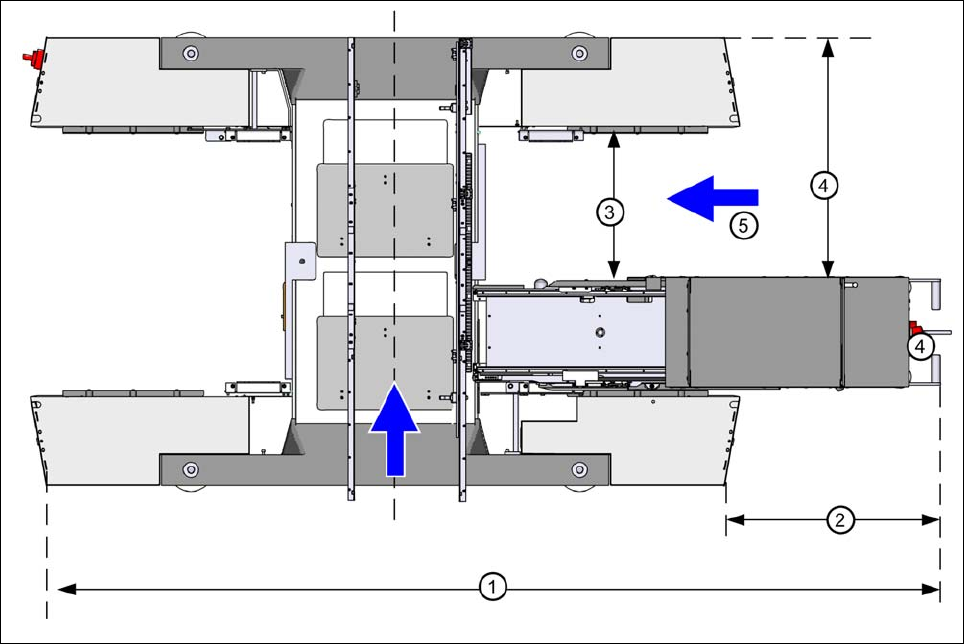

図 6.2 - 3 WPC5/WPC6 装備 SX マシンの寸法
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) 30 トラック付き部品トロリーのロケーション
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
309
6.2.8 ボタンとスイッチ
6

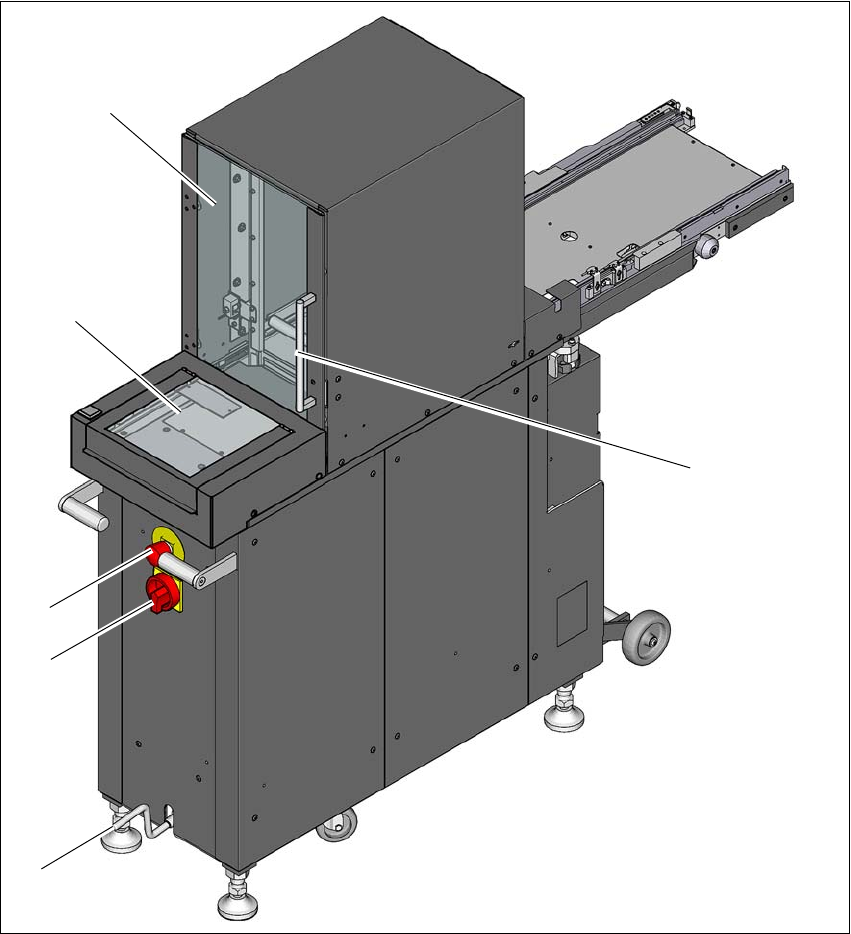

図 6.2 - 4 WPC - ボタンとスイッチ
(1) 非常停止ボタン
(2) メインスイッチ
(3) シャシー昇降用クランク
(4) 安全ドア
(5) ワッフルトレイ収納ユニット
(6) ノンストップモジュール (WPC6 のみ )
(3)
(2)
(1)
(4)
(5)
(6)
