ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 4 月日本語版 5.10 フィーダをセットアップする
261
→ 「前部」センタリングピン(ページ 260
の図 5.10 - 3 のアイテム 4)がセンタリング穴
(ページ 260
の図 5.10 - 3 のアイテム 6)に押し込まれるまで、さらにフィーダを注意して
押します。
そうしながら、フィーダの「後部」センタリングピン ( ページ 260
の図 5.10 - 3 のアイテ
3) をチェックします。これはセンタリングバーのくぼみ(アイテム 5)に簡単に滑りこ
まなければなりません。そうでない場合、フィーダは、段取り替えテーブルに垂直に着座
していないか、ガイド成形(ページ 260
の図 5.10 - 3 のアイテム 8)に正しく配置されて
いないことになります。
フィーダが停止位置にあるとき、ロックラッチ(ページ 260
の図 5.10 - 3 のアイテム 7)
は、フィーダ ( ページ 143
の図 3.9 - 1 のアイテム 1) のロックローラーにはまっていま
す。取外しハンドル(ページ 259
の図 5.10 - 2 のアイテム 1)をはめ込むのを忘れると、
フィーダのオペレータパネルのステータス表示が数秒後に赤色に点灯します。LCD 表示に
は、エラーメッセージ「Handle(ハンドル) --->>」( ページ 281
の図 5.11 - 1 照)が
示されます。
取外しハンドル(ページ 259
の図 5.10 - 2 のアイテム 1)をはめ込みます。フィー
のステータス表示は、緑色に点灯し、フィーダは待機状態になります。トラック番号
と送りピッチを再度 LCD 表示で読むことができるようになります。
5.10.4 X フィーダに部品テープを配置する
5.10.4.1 X テープフィーダをチェックする
フィーダに部品テープを入れるとき、まず吸着ウィンドウ(ページ 263 の図 5.10 - 5
のアイテム 2)の近くに部品が無いかチェックします。
異常の原因になることがあるので、見つけたらどんな部品も取り除きます。
5.10.4.2 部品テープを挿入する準備をする
部品テープの先端が、まっすぐに切ったエッジになっていることをチェックします
送り穴が、破れたり、曲がったりしている場合は、この部分のテープを切断します
カバーテープに接着剤の筋がないことも確認します。
部品が現われない場合、部品テープからおよそ 30cm カバーテープを引きはがします。
ご注意 5
部品を損失しないようにするために十分なカバーテープが無い場合、次の SMD テープ糸を
使用してください。
8 mm 部品テープ用 : アイテム番号 00355265-xx
12 mm 品テープ用 : アイテム番号 00356342-xx
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.10 フィーダをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
262
現在露出している部品ポケットのある部品テープをおよそ 3cm 短くします。
開いているテープポケットから部品を取り除きます。
カバーホイルを、テープの下側に沿って、テープの先端を包むように回します。
5.10.4.3 X フィーダに部品テープを入れる
5

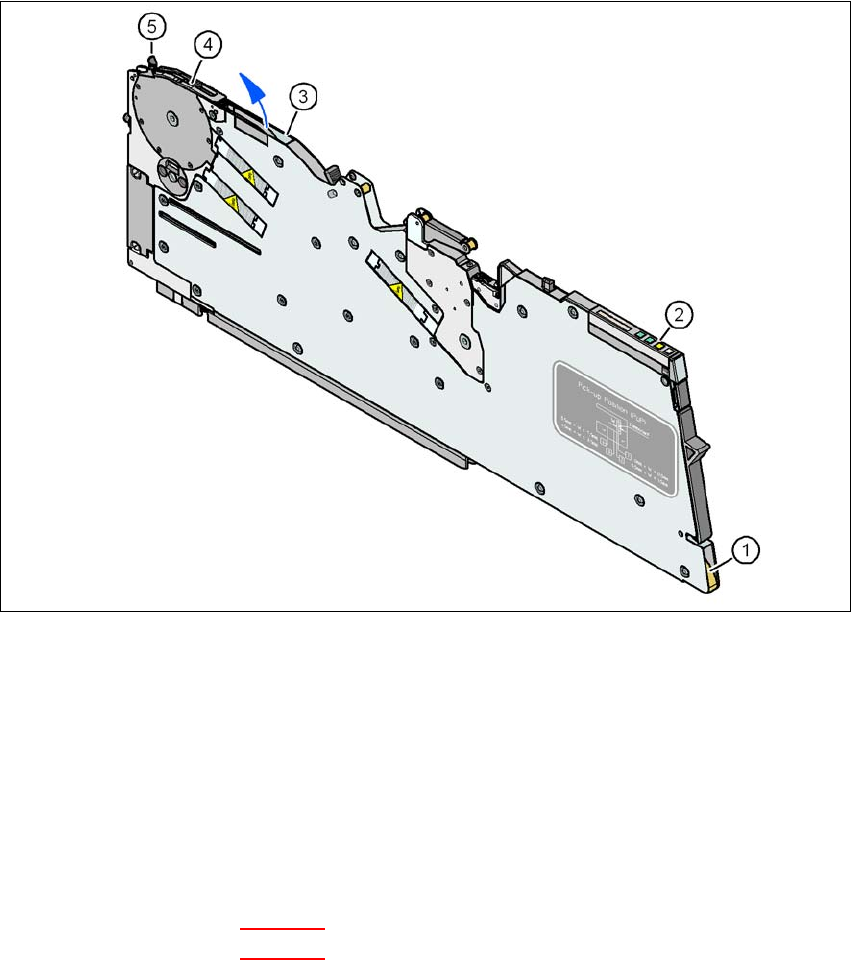

5.10 - 4 部品テープを挿入する
(1) テープガイドチャネルへの入口
(2) オペレータパネル
(3) テープガイドチャネルからの出口
(4) 吸着ウィンドウ
(5) 吸着ウィンドウ跳ね上げ用レバー
5
送り穴が、送り方向を見て左側になるように、部品テープを持ちます。
部品テープを入口 ( 5.10 - 4
のアイテム 1) に入れ、テープガイドチャネルまで押し込
み、出口の開口部 ( 5.10 - 4
のアイテム 3) から現われるまで、さらに押し込みます。
部品テープを引き上げながら引き出し、テープの上端に向かってカバーテープを折り曲げ
ます。
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 4 月日本語版 5.10 フィーダをセットアップする
263
テープの先端を、吸着ウィンドウ ( 5.10 - 5
のアイテム 2) の下に導き、部品テープが
スプロケットホイールに接触するまでさらに導きます。
5

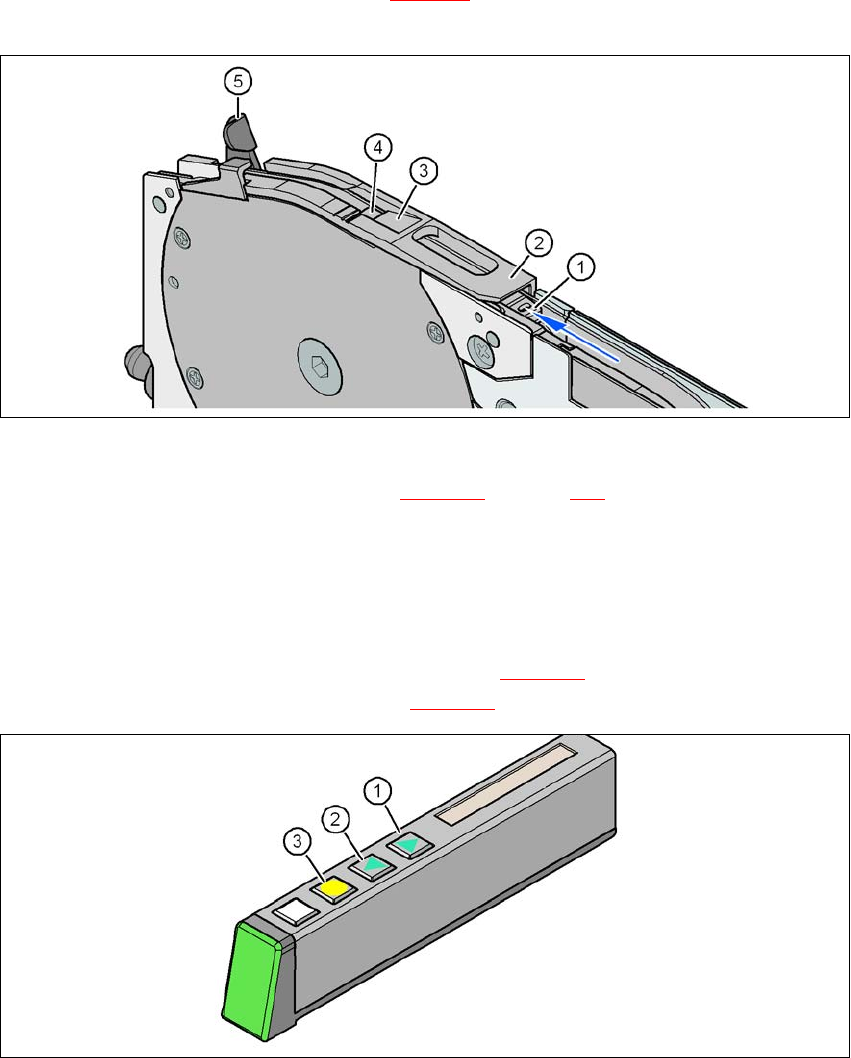

5.10 - 5 テープフィーダの吸着ウィンドウ
(1) テープサポート、着脱可能 ( セクション 5.10.4.4 のページ 265 参照 )
(2) 吸着ウィンドウ
(3) カバーテープのはがし先端
(4) 部品吸着エリア
(5) 吸着ウィンドウ跳ね上げおよびラッチレバー
カバーテープの折り曲げ部分が部品吸着エリア(図 5.10 - 5
のアイテム 4)に来るまで、
オペレータパネルで、「前進」ボタン ( 5.10 - 6
のアイテム 1) を押します。
5
5.10 - 6 フィーダのオペレータパネル (8mm X - 88 mm X)
(1) 部品テープを前に移動する「前進」ボタン
(2) 部品テープを後に移動する「後退」ボタン
(3) カバーテープに張力をかける「カバーテープ」ボタン
