6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/ SX2 6.1 ノズルチェンジャー ソフトウエアバージョン S C.706.xx 以降 2012 年 4 月日本語版 302 6.1.3.5 SIPLACE ツインスター用部品廃棄箱 SIPLACE ツインスタ ー用に部品廃棄箱を取り付けられます。これは、ファインピッ チビジョン モジュールの隣に位置します。 6.1.3.6 グリッパと特殊ノズル SIPLACE マシン…
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
301
6.1.3.4 アセンブリ
ノズルチェンジャーは、部品トロリー結合ユニットに取り付けられます。
6

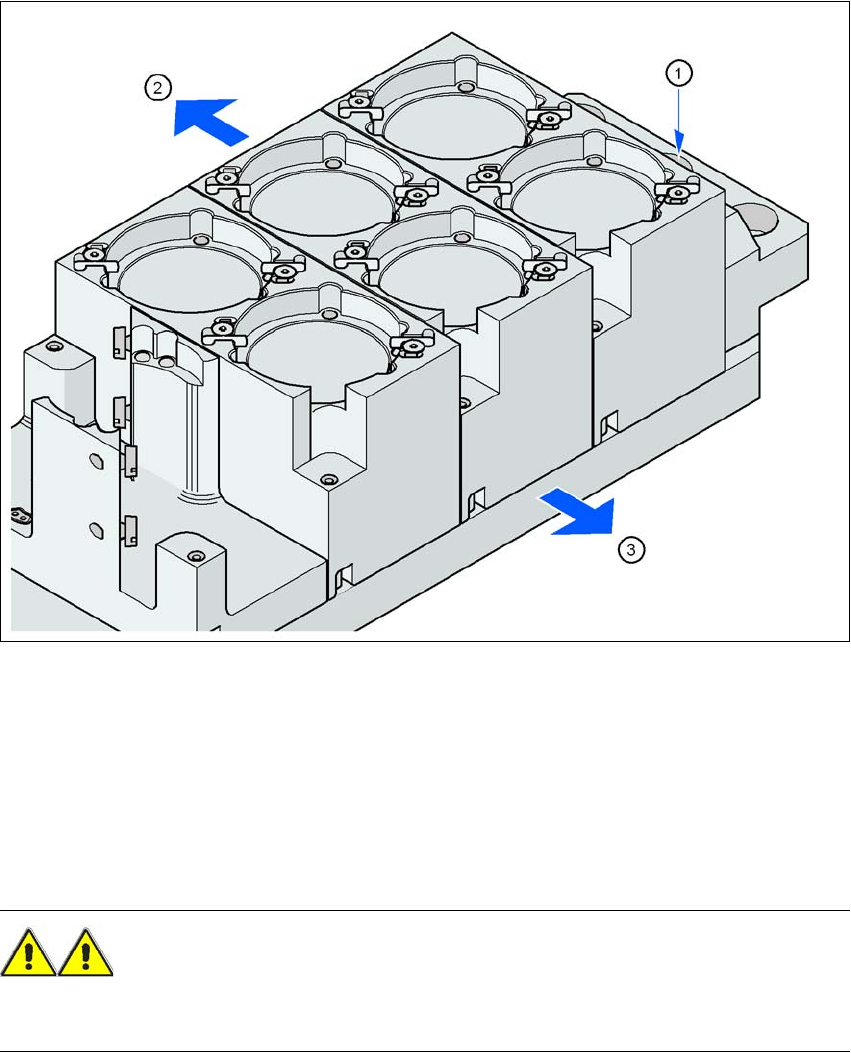

図 6.1 - 16 アセンブリ位置
(1) マーク穴
(2) オペレータ側
(3) PCB コンベヤ側を向いている矢印
6
→ オペレータが見て、マーク穴（アイテム 1）が左側になるようにノズルチェンジャーを揃
えます。
警告 6
おのおのの実装ヘッド用のノズルマガジンのある、各実装ヘッドに専用のノズルチェンジャー
しかインストールしないでください。混載した構成では、ヘッドが衝突する危険性があります。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
302
6.1.3.5 SIPLACE ツインスター用部品廃棄箱
SIPLACE ツインスター用に部品廃棄箱を取り付けられます。これは、ファインピッチビジョン
モジュールの隣に位置します。
6.1.3.6 グリッパと特殊ノズル
SIPLACE マシンは、標準 SMT 対象部品に加えて、スルーホール技術および異形（OSC）部品を基
本とする部品を実装することができます。ASM は特殊ノズルおよびグリッパも開発し続けてい
ます。
実装ジョブを最高速度、精度、柔軟性で処理するために、特殊ノズルは、すべての実装ヘッド
で利用できます。自動ノズルチェンジャーを使用することも、生産変更で発生するセットアッ
プ時間を減少させます。
ASM は、IC ヘッドに機械式グリッパを供給することができます。部品の表面が、ノズルで吸着
するのに不向きな場合、機械式グリッパで吸着し、実装することができます。2 種類のグリッ
パがあり、その機能は、次の二つのグループに分けることができます。
– 外側の縁で部品を把持するグリッパ、および
– 内側の縁で部品を把持するグリッパ。
特殊ノズルおよびグリッパについての情報は、ASM から手に入ります。特殊マガジンおよびグ
リッパの製造についても、ASM にお問い合わせください。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
303
6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
WPC5 の機能およびテクニカルデータは、WPC6 のものと大体は似ています。一方、WPC6 にはノ
ンストップモジュールがあります。
6.2.1 WPC 5 の概要
アイテム番号 00119827-xx WPC5
6
図 6.2 - 1 SIPLACE SX1/SX2 の WPC5
(1) WPC5
(2) 30 トラック付き部品トロリー
(1)
(2)
