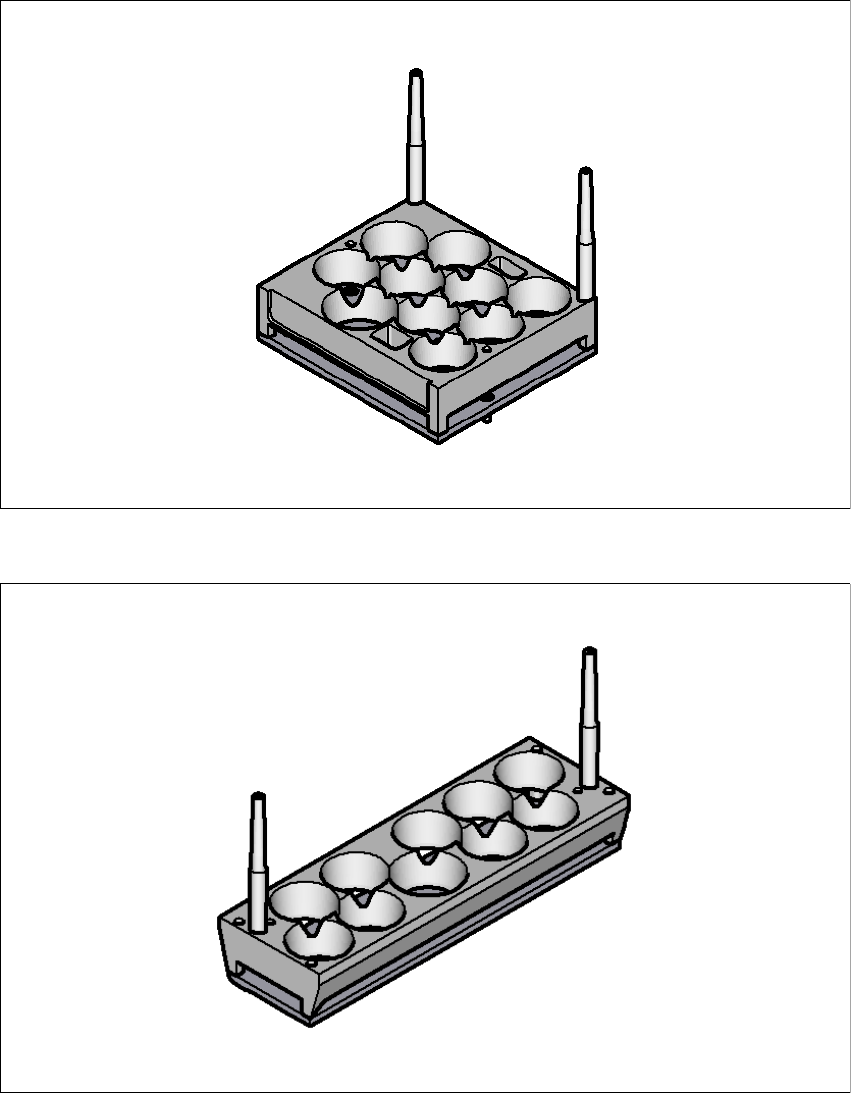

図 6.11 - 3 スマートピンサポート－マガジンタイプ Q10
6
図 6.11 - 4 スマートピンサポート－マガジンタイプ L10
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.12 バキュームポンプ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
328
6.12 バキュームポンプ
6.12.1 バキュームポンプの安全指導
警告 6
→ オペレーティングマニュアルにある安全指導に特に注意してください！
6.12.2 説明
各収集装着ヘッドには、必要なバキュームを保持回路および装着回路に供給する専用のバ
キュームジェネレータがあります。実装ヘッドのバキュームジェネレータは、ベンチュリの原
理で動作します。バキュームポンプと組み合わせると、圧縮空気消費量を、スピードスター
(C&P20) で大きく低下させることができます。かかった光熱費にしたがって、ランニングコス
トが低下します。
ご注意 6
バキュームポンプによる圧縮空気消費量は、セクション 3.2.4 のページ 96 にあります。
6.13 ロングボードオプション (LBO)
「ロングボード」オプションにより、指定されたボード長を超える基板を配置することができる
ようになります。最大長は、610 mm です。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.14 ビジョンティーチングステーション
329
6.14 ビジョンティーチングステーション
アイテム番号 00119788-xx ビジョンティーチングステーション
6
図 6.14 - 1 部品カメラ、タイプ 33 付きビジョンティーチングステーション
