ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする

ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.6 エラー情報およびオンラインヘルプ

239

5.5.6 カラーコードを使用するアプリケーション志向オペレーション

アイコン、ボタンおよびビューを色で強調表示することができます。これらのカラーコードに

よる強調表示は、オペレータのアクションが必要なとき、あるいは警告が発せられたとき、明

瞭な表示で知らせます。

ステーションソフトウエアは、次のカラーコードによる強調表示を使用しています。

5.6 エラー情報およびオンラインヘルプ

実装マシンで運転中にエラーが発生する場合、ユーザーインタフェースのステータスフィール

ドに、エラーメッセージが赤色で表示されます。エラー情報アイコンがアクティブになります。

ツールバーで赤く強調表示されたボタンは、オペレータのアクションが必要なことを知らせま

す。

色状態意味

赤エラーオペレータのアクションが必要です。

「フィーダ、部品およびノズル」ビューでしか利用できませ

ん。

オレンジ警告オペレータに注意があります。

オペレータの早急なアクションは必要ではありません。

「フィーダ、部品およびノズル」ビューでしか利用できませ

ん。

緑処理中アイコンまたはボタンは、マシンを制御していて、状態は

良好です。

「生産」、「フィーダ、部品およびノズル」、「基板」「センサ

および機能をチェック」および「サービス」ビューでしか

利用できません。

緑点滅基板を待ってい

る

マシンが生産運転で準備完了しているが、基板が無いため

に生産できない場合、「ビジー（処理中）」状態を置き換え

ます。

PCB を挿入してください。

「生産」ビュー専用。

5 マシンで作業をするユーザーマニュアル SIPLACE SX1/SX2

5.6 エラー情報およびオンラインヘルプソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版

240

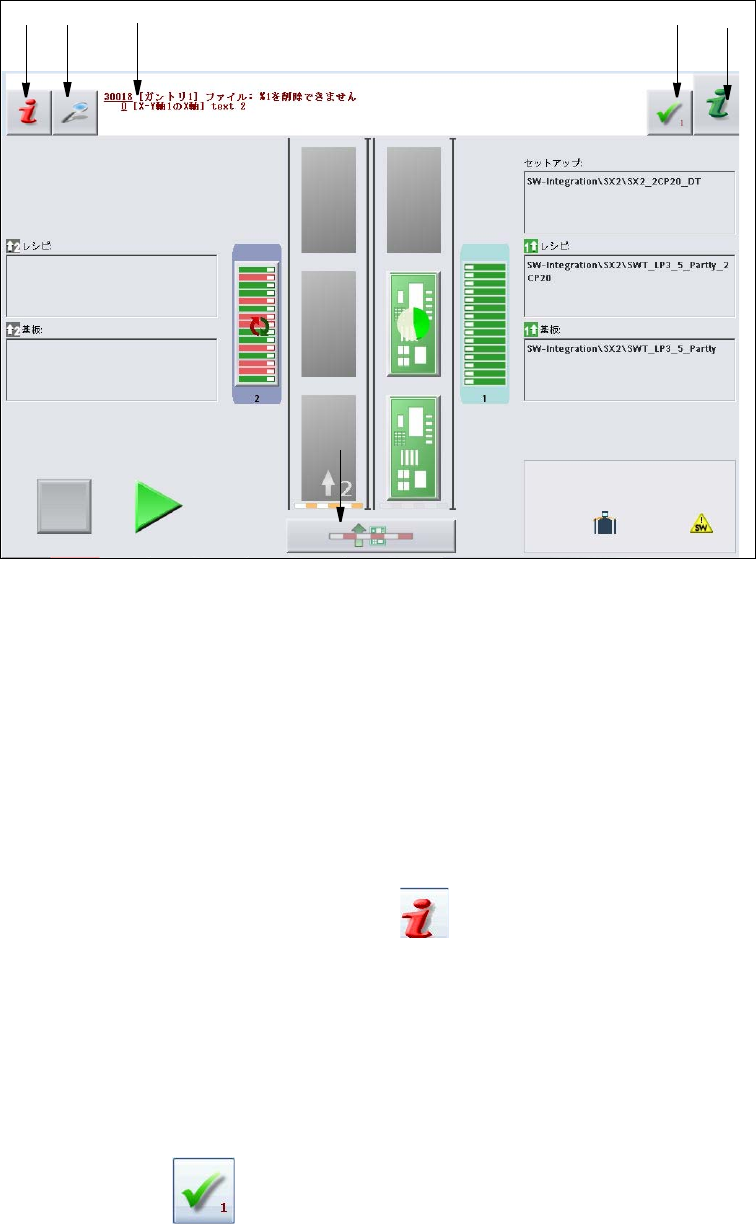

図 5.6 - 1 エラーメッセージのある「生産」ビュー ( 表示は SIPLACE SX2 の例 )

図 5.6 - 1 の記号

(1) エラー番号

(2) エラーメッセージ : エラーに関する短い情報

(3)「詳細」アイコン : 詳細情報を開くため ( たとえば、エラーの発生元、発生した時間など )

(4)「エラーを通知」アイコン : エラー表示を削除するため

(5)「エラー情報」アイコン : 現在のエラーに関するヘルプ機能を開くため

5.6.1 現在のエラーに関する情報を表示する

現在のエラーに関する情報を表示するには、アイコンをクリックして、ステーションコ

ンピュータのヘルプシステムを起動します。エラー情報のあるメインのヘルプシステムウィン

ドウが開きます。この情報は、ヘルプが起動したとき以降と、現在表示されているエラーを参

照しています。

エラーが解決され、マシンによりそのことが自動的に検知されると、このエラーはステータス

フィールドから自動的に削除されます。

解決されたことが自動的に検知されない場合、手動でステータスフィールドからエラーを削除

できます。

これを行うには、アイコンをクリックします。エラーメッセージは、ステータス

フィールドに表示されなくなります。

ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする

ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.6 エラー情報およびオンラインヘルプ

241

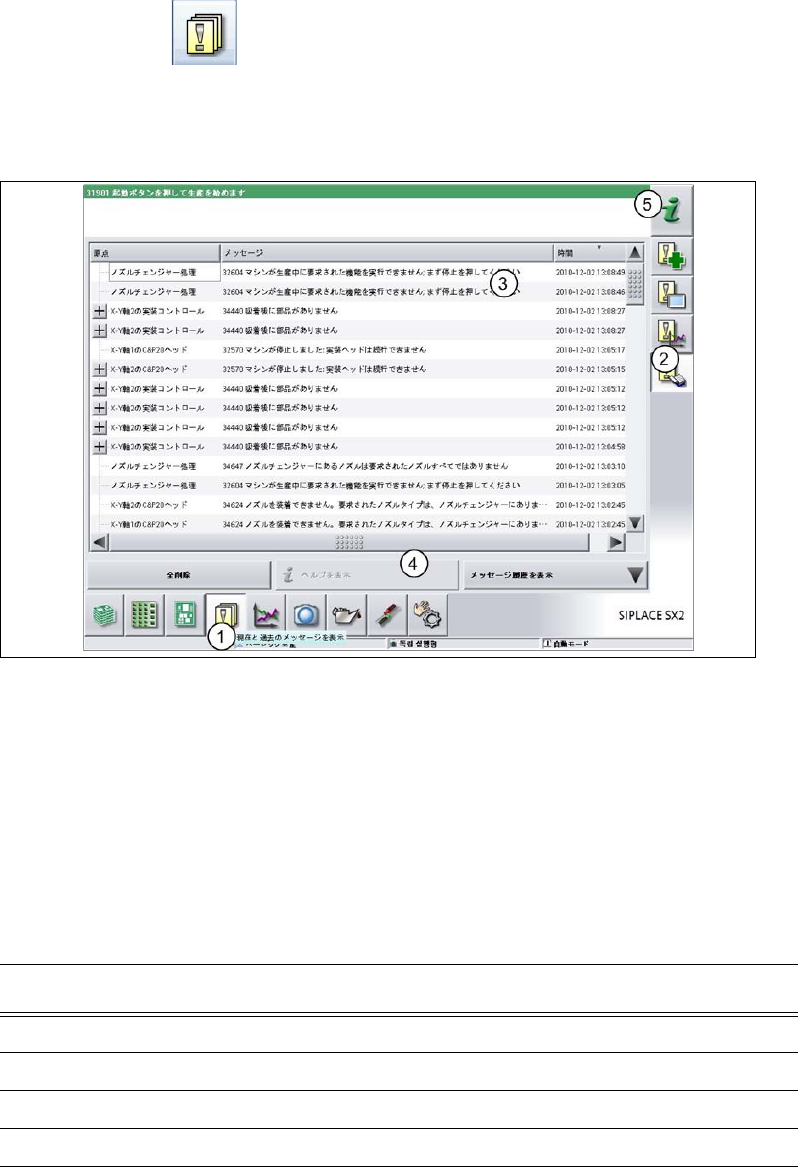

5.6.2 選択したエラーに関する情報を表示する

→ ツールバーでボタンをクリックします (1)。

発生したすべてのエラーが一覧表示されます。

→ 「メッセージレポートを表示」ボタン (2) をクリックします。

→ エラーリストのメニューツリー (3) をクリックすると、詳細エラーメッセージが開きます。

. 5

図 5.6 - 2 例 : エラー一覧表 ( 表示は SIPLACE SX2 の例 )

→ エラーの一覧表から情報を見たいエラー表示を選択します。

→ 「ヘルプを表示」ボタン (4) をクリックして情報を表示します。

別のエラーに関するエラー情報表示するには、エラー番号を入力してヘルプシステム索引 (5)

を検索します。

5.6.3 オンラインヘルプのエラー情報のカラーコード

テキストハイライト意味

赤色テキストエラー番号およびエラーメッセージ

黒色テキストエラーの考えられる原因

緑色テキストエラーを解決する手順

青色下線付きテキスト追加情報を開きます。
