ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.10 SIPLACE SX1/SX2 の部品トロリー
177
3.10.8 テープコンテナ
3.10.8.1 説明
テープコンテナは、直径が最大 19" (483 mm) までのリールを収容することができます。仕切り
板の使用については、ページ 253
のセクション 5.9.5 に説明があります。
3
図 3.10 - 9 部品トロリー、SIPLACE SX1/SX2、テープコンテナ付き
(1) 仕切り板付きテープコンテナ
(1) 使用済みテープコンテナ
(1)
(2)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.10 SIPLACE SX1/SX2 の部品トロリー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
178
3.10.8.2 PCB コンベヤ高さ基準の最大テープリール径
3
ご注意 : 3
SIPLACE SX1/SX2 部品トロリーには、通常スピンドルは必要ありません。しかし、X フィーダで
「タイムアウト」エラーメッセージの発生が増加する場合、スピンドルを使用することをお奨め
します。
3.10.9 使用済みテープシュート
3

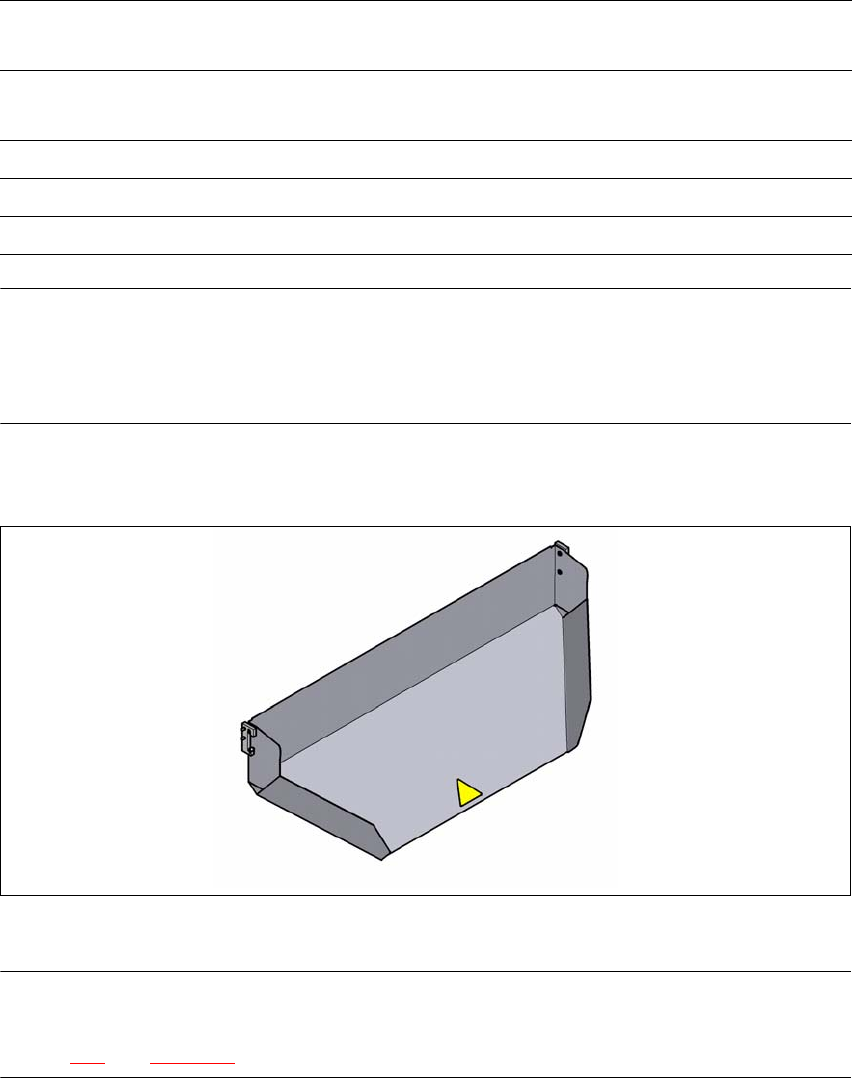

図 3.10 - 10 部品トロリー結合ユニットの使用済みテープシュート
ご注意 3
SIPLACE SX1/SX2 の使用済みテープシュートは、SIPLACE SX1/SX2 の部品トロリー結合ユニット
（ページ 278 の図 5.15 - 4 参照）にしか取り付けることはできません。
追加テープリール用マウ
ント無し
追加テープリール用マウントあり
部品トロリーの PCB
コンベヤ高さ
テープリール径 テープリール径
スピンドルなし スピンドルあり
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.10 SIPLACE SX1/SX2 の部品トロリー
179
3.10.10 部品トロリー結合ユニットの使用済みテープダクト
標準では、使用済みテープダクトは、最大ポケット高さ 12mm までの部品テープを空圧テープ
カッタまで導きます。
3

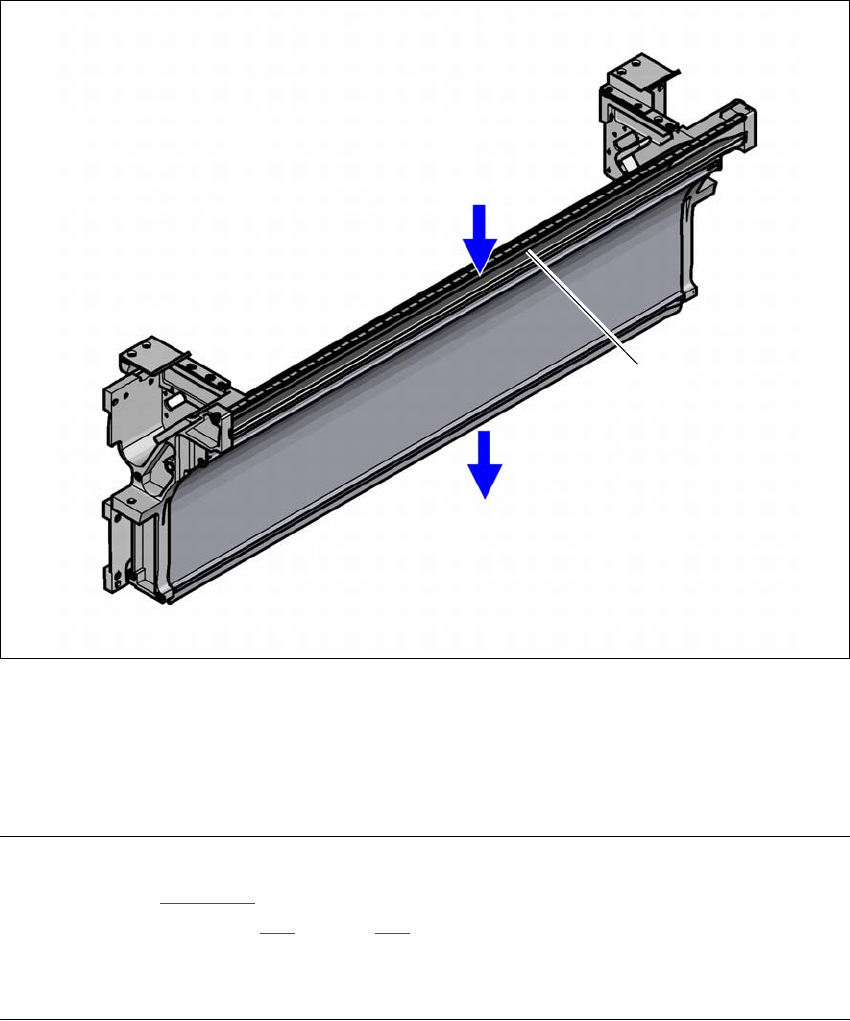

図 3.10 - 11 SIPLACE SX1/SX2 部品トロリー結合ユニットの使用済みテープダクト
(1) 使用済みテープの取り入れスロット
(2) 空圧テープカッタ上部の使用済みテープの取り出しスロット
(1) 12 mm 未満のテープ用仕切り板 (12 mm より高いテープでは、取り外し可能 )
ご注意
– 仕切り板(図3.10 - 11
のアイテム 3) は、12mm より高いテープポケットでは取り外すこと
ができます ( セクション 4.5
、ページ 217 参照 )。
→ 浅いポケットのあるフィーダを、深いポケットのあるフィーダのすぐ隣に配置しないこと。
使用済みテープが重なり、もつれることがあります。
(1)
(2)
(3)
