ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
303
6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
WPC5 の機能およびテクニカルデータは、WPC6 のものと大体は似ています。一方、WPC6 にはノ
ンストップモジュールがあります。
6.2.1 WPC 5 の概要
アイテム番号 00119827-xx WPC5
6

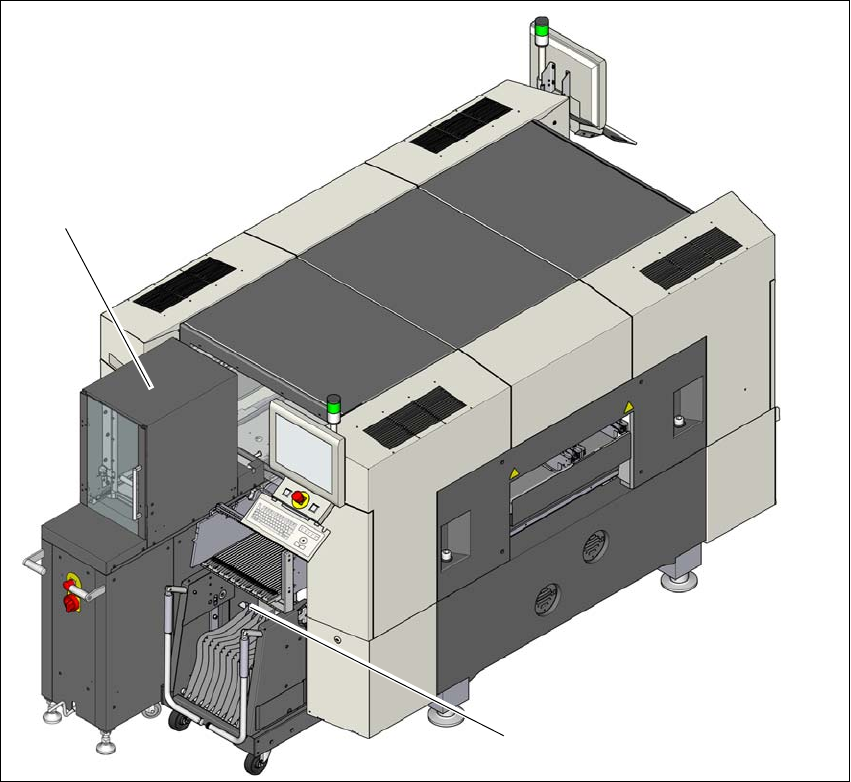

図 6.2 - 1 SIPLACE SX1/SX2 の WPC5
(1) WPC5
(2) 30 トラック付き部品トロリー
(1)
(2)
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.2 ワッフルトレイチェンジャ (WPC5/WPC6) ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
304
6.2.2 WPC6 の概要
アイテム番号 00119828-xx SIPLACE SX1/SX2 の WPC6
6

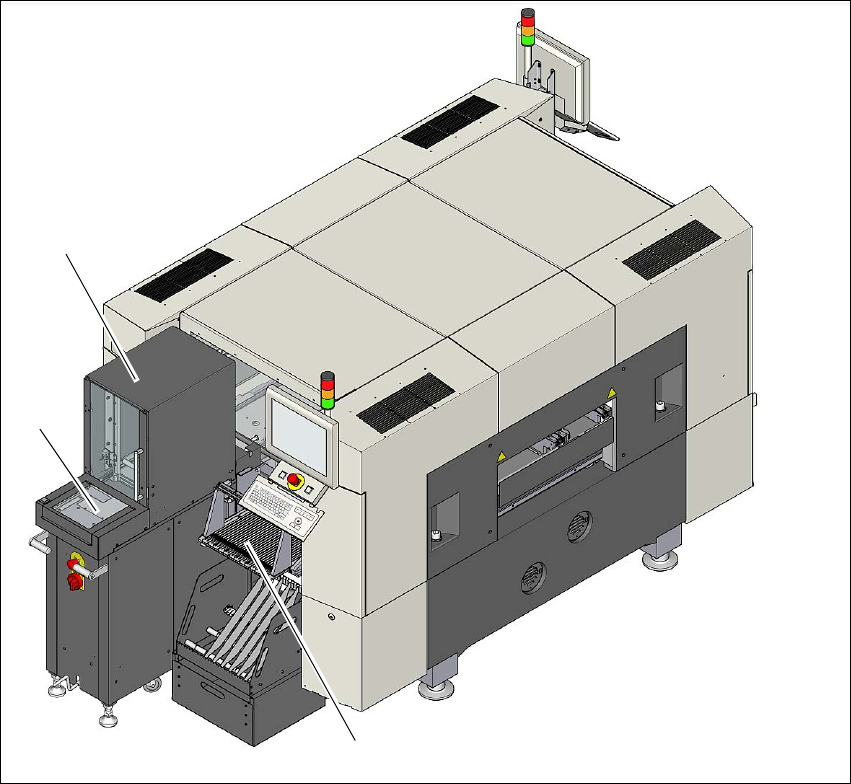

図 6.2 - 2 SIPLACE SX1/SX2 の WPC6
(1) WPC6
(2) ノンストップモジュール
(3) 30 トラック付き部品トロリー
(1)
(3)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.2 ワッフルトレイチェンジャ (WPC5/WPC6)
305
6.2.3 安全指導
警告 6
→ マシンが稼働中は、ワッフルトレイチェンジャとマシンベース間の隙間に入らないこと。
→ ワッフルトレイチェンジャのコントロールケーブルは、ワッフルトレイチェンジャがマシ
ンに結合されている場合しか、接続ソケットに接続したり、取り外したりしてはいけませ
ん。
→ ワッフルトレイチェンジャがマシンに結合されていない場合、電源ケーブルを、外部電源
に差し込んだり外部電源から外したりしてはいけません。
→ ワッフルトレイチェンジャは、マシンに結合されていない場合、運転してはいけません。
6.2.4 説明
ワッフルトレイチェンジャにより、ワッフルトレイの収納および自動交換中の不要な時間損失
をなくすために、ワッフルトレイの部品が利用できるようになります。最大 28 枚のワッフルト
レイに個別にプログラムできるアクセスも、利用できる対象部品の範囲を広げます。
ワッフルトレイチェンジャには、内蔵シャシーがあり、そのため、別の場所へ移動するのが簡
単です。これは、お客様専用のマシン用に PCB コンベヤ高さが設定されて出荷されますが、
900、930、950 mm の PCB コンベヤ高さに簡単に適合させることができます。30 ロケーション付
き段取り替えテーブルを、残っているロケーションにセットアップする必要があります。
