3 テクニカルデータおよびアセンブ リ ユーザーマ ニュアル SIPLACE S X1/SX2 3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエア バージョン SC.706.xx 以降 2012 年 4 月日本語版 150 3.9.2.6 テープフィーダ、SIPLACE スマートフィーダ 16 mm 3 Fig. 3.9 - 8 テープフィーダ、SIPLACE スマートフィーダ 16 mm X 3 3 16 mm X…
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
149

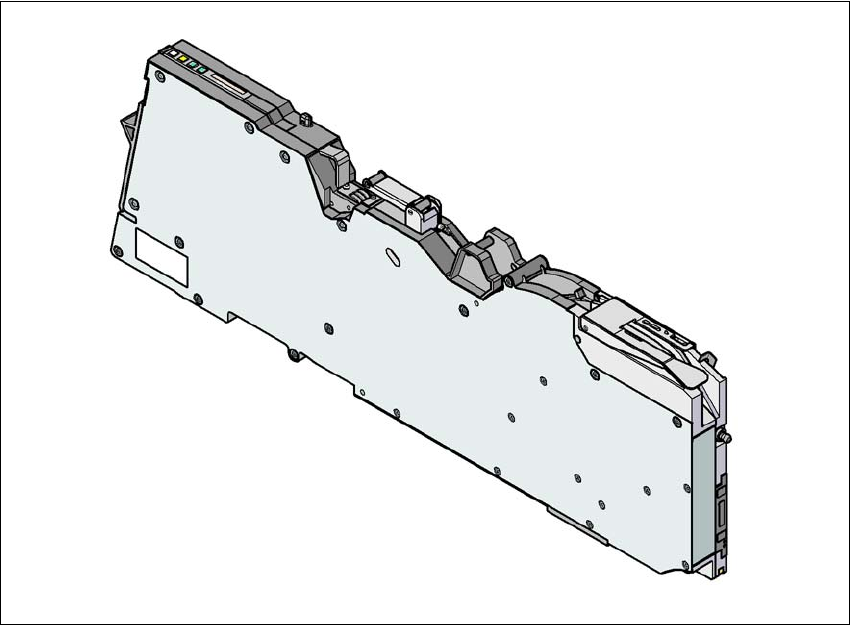

3.9.2.5 16 mm X テープフィーダ
3
図 3.9 - 7 16 mm X テープフィーダ
3
3
3
16 mm X テープフィーダ
アイテム番号 00141272-xx
スプライスセンサ付き 16 mm X テープフィーダ
アイテム番号 00141292-xx
幅
34.4 mm
フィーダが占有するロケーション個数
3
送りピッチ
4 mm から 20 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
150

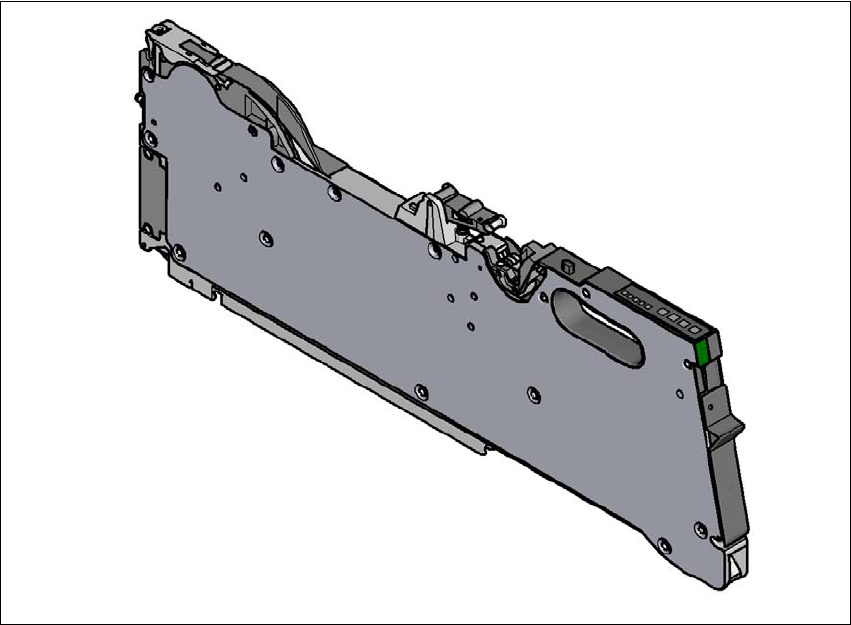

3.9.2.6 テープフィーダ、SIPLACE スマートフィーダ 16 mm
3
Fig. 3.9 - 8
テープフィーダ、SIPLACE スマートフィーダ
16 mm X
3
3
16 mm X テープフィーダ
アイテム番号 00141372-xx
スプライスセンサ付き 16 mm X テープフィーダ
アイテム番号 00141392-xx
幅
22.6 mm
フィーダが占有するロケーション個数
3
送りピッチ
4 mm から 20 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
151

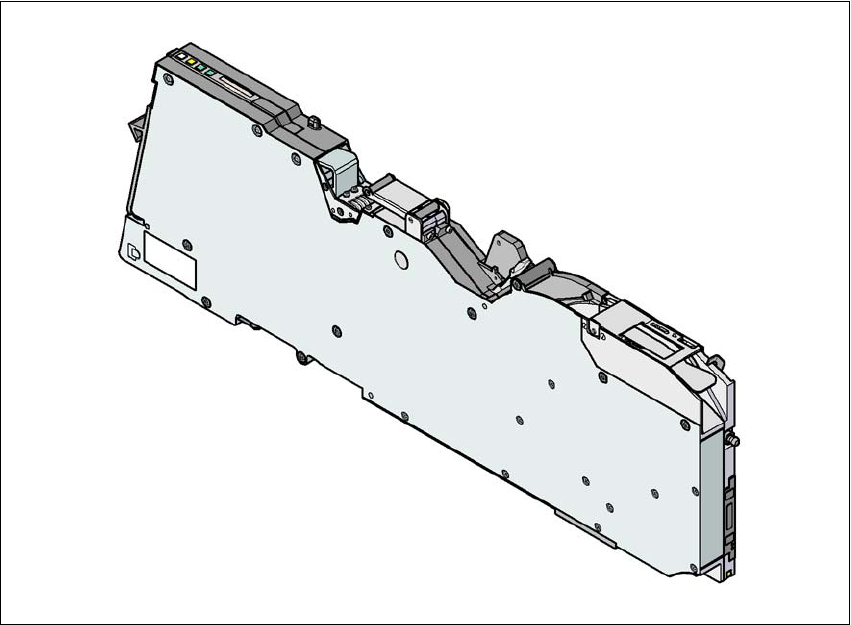

3.9.2.7 24 mm X テープフィーダ
3
図 3.9 - 9 24 mm X テープフィーダ
3
3
3
24 mm X テープフィーダ
アイテム番号 00141273-xx
スプライスセンサ付き 24 mm X テープフィーダ
アイテム番号 00141293-xx
幅
34.4 mm
フィーダが占有するロケーション個数
3
送りピッチ
4 mm から 32 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
