2.2.7 ツインスターの IC カメラの「ヘッド衝突」ラベル
図 2.2 - 11 の「ヘッド衝突」ラベル、アイテム番号 03015392-02
(マシン1台あたりの枚数: 最大2枚)
2

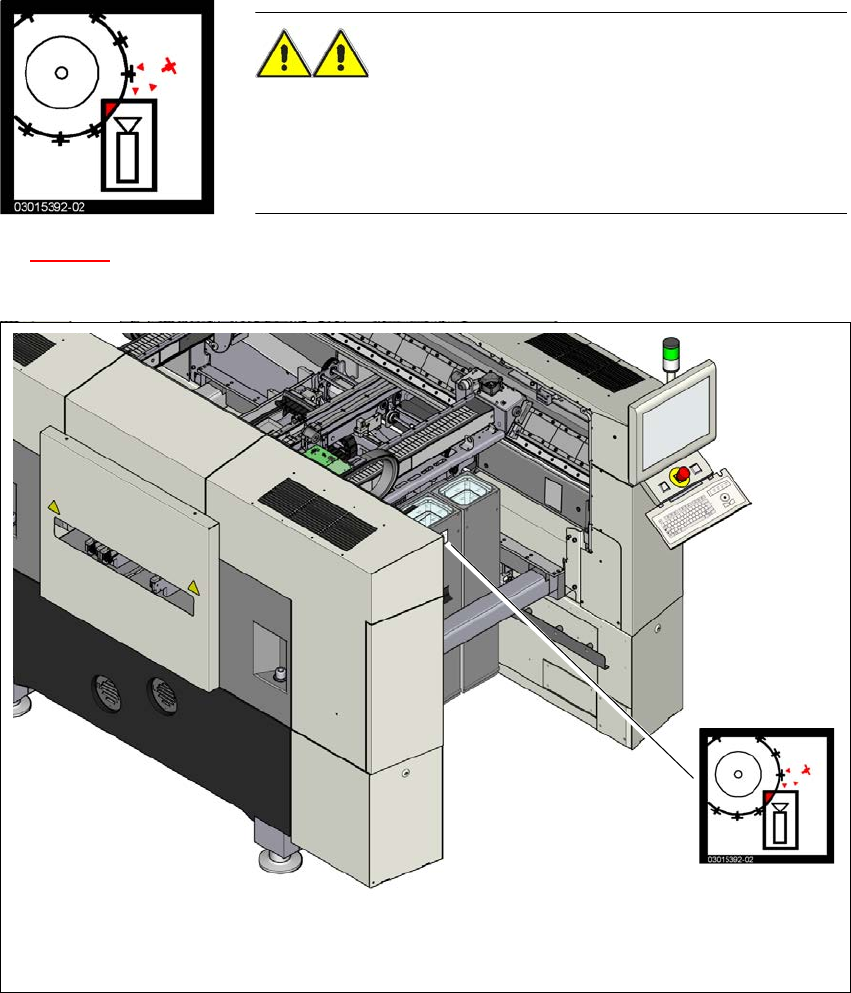

図 2.2 - 11 ツインスターの IC カメラにある「ヘッド衝突」ラベル
(1) ツインスターの IC カメラにある「ヘッド衝突」ラベル
警告 ヘッド衝突の危険性 2
実装ヘッドをツインスターからスピードスターに交換するとき、
タイプ 33、 55 x 45、 およびタイプ 25、 16 x 16 の固定部品カメラ
をツインスターから取り外す必要があります。さもないと、ス
ピードスターがカメラハウジングとぶつかります。
(1)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.3 レーザ分類
51
2.3 レーザ分類
2.3.1 レーザクラス 1
2.3.1.1 マシン全体の分類
2
ご注意 : 2
レーザクラス 1 と１ M のモジュールは、同一ではありません。
2.3.1.2 カメラシステムの分類
2
2.3.2 レーザークラス 1M
光学機器を使用して、これを直接見つめないでください !
2
2
運転準備が完了しているすべての取付け済みカメラおよびマシン
は、レーザクラス 1 に指定されています。
レーザクラスは DIN EN 60825-1:2001 に従って決定されています。
2
次のカメラは、レーザクラス 1 に指定されています。
– SIPLACE ツインスターの部品カメラ
部品カメラ、固定 P&P、タイプ 33、55 x 45、デジタル
部品カメラ、固定 P&P、タイプ 25、16 x 16、デジタル
2
次のカメラシステムは、レーザクラス 1M に指定されています。
– スピードスターの C&P 部品カメラ、タイプ 23、 6 x 6
– マルチスターの C&P 部品カメラ、タイプ 30、 27 x 27
– 12 セグメントリボルバヘッドの部品カメラ C&P、タイプ 30、18 x 18
– 12 セグメントリボルバヘッドの部品カメラ C&P、タイプ 28、18 x 18
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.4 マシン運搬時の安全指導 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
52
2.3.3 レーザクラス 2
次のモジュールはレーザクラス 2 に指定されています。
– PCB バーコードスキャナ
– スピードスターの部品センサ
– マルチスターの部品センサ
( 平面度測定レーザモジュールオプションがインストールされている場合、マシン全体は、
レーザクラス 2 に分類されます。)
2
2.4 マシン運搬時の安全指導
2
次の仕様のフォークリフトトラックを使用して、マシンを運搬します。
フォーク長さ : 最小 1800 mm
搬送力 : 最小 6000 kg
フォーク間幅 : 最小 350 mm 2
警告
転覆する危険性 2
フォークリフトが必要な仕様を満たしていない場合、マシンを運搬中にフォークリフトが転覆
する危険性があります。
マシンの運搬については、4 章、セクション 4.1 のページ 181 で説明されています。
2
レーザ放射
ビームを見つめないでください !
