ユーザーマニュアル SIPLACE SX1/ SX2 5 マシンで作業をする ソフトウエアバージョン SC.706.xx 以降 20 12 年 4 月日本語版 5.2 ボタンとスイッチ 223 5.2 ボタンとスイッチ 5.2.1 概要 5 図 5.2 - 1 ボタン、スイ ッチ、表示 5 (1) メインスイッチ (5) 起動ボタン ( 緑 ) (2) 停止ボタン ( 黒 ) (6) LCD タッチスクリーン (3) 非常停止ボタン (…
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.1 パーソナルプロフィール ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
222
5.1.3 オペレータレベル「サービス（カスタマ）」
5.1.3.1 作業
サービス担当者の職務には以下のものがあります。
– 主要なメンテナンスジョブ
– 交換部品の取付け
– マシンデータの編集
– マシンのキャリブレーション
5.1.4 オペレータレベル「サービス (SIPLACE)」
5.1.4.1 作業
プログラマには、次のようなジョブがあります。
– CAD ファイルを準備します。
– ビジョンデータを作成し、キャリブレーションします（ティーチング )。
– 実装プログラムを書き込みます。
– 新規ジョブを実行します。
– データメンテナンス
– データバックアップ
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.2 ボタンとスイッチ
223
5.2 ボタンとスイッチ
5.2.1 概要
5

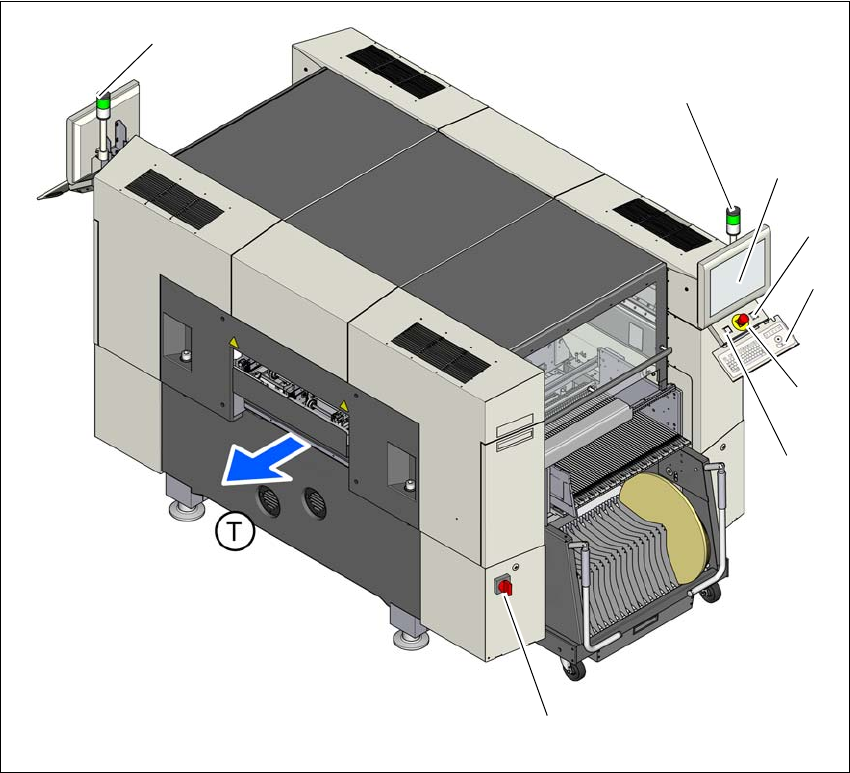

図 5.2 - 1 ボタン、スイッチ、表示
5
(1) メインスイッチ (5) 起動ボタン ( 緑 )
(2) 停止ボタン ( 黒 ) (6) LCD タッチスクリーン
(3) 非常停止ボタン (7) 表示ランプ
(4) キーボード (T) PCB 搬送方向
(1)
(2)
(3)
(5)
(6)
(7)
(7)
(4)
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.2 ボタンとスイッチ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
224
5.2.2 マシンのオペレータパネルのボタンとスイッチ
ボタンとスイッチは、すべて身長 1.40m の人が届く高さにあります。マシンの両側にモニタお
よびキーボードがあります。
起動ボタンおよび停止ボタンは、キーボードの下にあります。スクリーン上のダイアログは
時にはボタンを使って一定のアクションを起動するよう促すので、この配列により、お客様が
これらのアクションを起動したり、相互に制御したりするのがさらに簡単になっています。
T メインスイッチ 5
メインスイッチは、マシンの電源をオン、オフするのに使用します。メインスイッチは電力モ
ジュールの一部です。整備および予防保守作業に必要なだけで、頻繁に使用することはないの
で、ここに配置されています。
警告
マシンの中にある部品のいくつかは、メインスイッチを切断しても、致命的な電圧を潜在的に
もっています。 5
停止ボタン 5
このボタンは、マシンを停止するのに使用します。
起動ボタン（緑） 5
マシンに電源を投入したあと、または異常を除去したあと、このボタンでマシンを起動します。
非常停止ボタン 5
非常停止ボタンを押すと、ON 位置で押し込まれたままになります。X-Y 軸の軸、部品トロリー、
コンベヤ、および使用済みテープカッタへの電源供給が切断され、実装ヘッドのスター軸へ供
給されている電圧は低下します。ボタンを回転して、解除します。
LCD タッチスクリーン 5
実装マシンの各側面にタッチ式画面（タッチスクリーン）付き平面 LCD 表示があります。
キーボード 5
キーボードはモニタの下にあります。
