ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.9 目視チェックを実行する
255
5

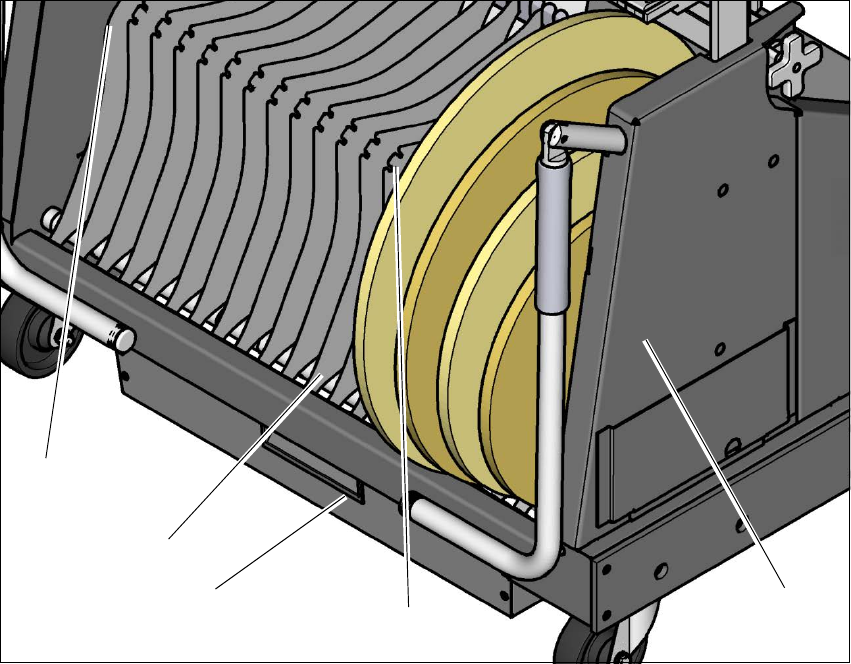

図 5.9 - 3 テープコンテナの仕切り板
(1) スピンドルを使用しない場合の仕切り板の位置
(2) 仕切り板のガイドレール
(3) 使用済みテープコンテナ
(4) スピンドルを使用する場合の仕切り板の位置
(5) テープコンテナ
(1)
(5)
(2)
(3)
(4)
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.10 フィーダをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
256
5.10 フィーダをセットアップする
5.10.1 フィーダ取り扱いに関する注記
フィーダは、精密な装置です。そのため、フィーダの取り扱いには注意が必要です。
→ フィーダを物にぶつけないようにします。
→ フィーダを落とさないこと。
→ 予防保守には、最適の工具を必ず使用すること。
5.10.2 X フィーダを段取り替えテーブルから取り外す
5
図 5.10 - 1 X フィーダを段取り替えテーブルから取り外す
(1) 取外しハンドル
(2) ステータス表示
(3) LCD 表示
(4) X フィーダロック用ラッチ
待機している状態では、X フィーダが、現在のセットアップに含まれている場合、ステータス
表示 ( ページ 256
の図 5.10 - 1 のアイテム 2) は、緑色に点灯します。フィーダが現在のセッ
トアップに含まれていない場合、ステータス表示は消灯したままになります。
(1)
(2)
(3)
(4)
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.10 フィーダをセットアップする
257
X フィーダは、ラッチによって段取り替えテーブルの所定の位置に固定されると、引き出すこ
とはできません。段取り替えテーブルからフィーダを取り外す手順は次のようになります。
→ 取外しハンドル ( ページ 256
の図 5.10 - 1 のアイテム 1 ) を押します。取外しハンド
ルが飛び出し、ステータス表示が消灯します。
→ ロック ( ページ 256
の図 5.10 - 1 のアイテム 4) がフィーダを解除するまで、およそ
1 秒間待ちます。
→ 取外しハンドルを使って、フィーダを段取り替えテーブルから引き出します。 5 秒以
上待つと、フィーダはもう一度ロックされてしまいます。ステータス表示は、赤色に
点灯し、メッセージ「Handle （ハンドル）--->>」が LCD 表示 ( ページ 256
の図 5.10
- 1 のアイテム 3) に表示されます。
→ 取外しハンドルを、もう一度はめこみます。X フィーダが、現在のセットアップに含
まれている場合、ステータス表示が緑色に点灯し、トラック番号と送りピッチが、LCD
表示に再度表示されます。
→ 取外しハンドルをもう一度押し ( ページ 256
の図 5.10 - 1 のアイテム 1)、フィーダ
を段取り替えテーブルから引き出します。
5.10.3 X フィーダを使用する
5.10.3.1 使用する前に X フィーダをチェック
段取り替えテーブルでフィーダを使用する前に、次の箇所をチェックしてください。
→ フィーダは、完全な状態になっていなければなりません。
→ カバーテープロッカー（ページ 259
の図 5.10 - 2 のアイテム 2) を軽くたたいて、
ひっかかっていないか確認します。
→ 吸着ウィンドウ ( ページ 259
の図 5.10 - 2 のアイテム 3) のまわりに、散らばった部
品がないことをチェックします。
ご注意 5
フィーダから部品を振り落とす前に、部品廃棄区画 ( ページ 259
の図 5.10 - 2 のアイテム
5) を空にします。
→ レバー ( ページ 259
の図 5.10 - 2 のアイテム 4) を少し前に押し、吸着ウィンドウ (
ページ 259
の図 5.10 - 2 のアイテム 3) を開きます。これで、吸着ウィンドウがわず
かに持ち上がります。
