ユーザーマニュアル SIPLACE SX1/ SX2 6 ステーション詳細 ソフトウエアバージョン SC.706.xx 以降 20 12 年 4 月日本語版 6.1 ノズルチェンジャー 287 6.1.1.5 運転上の注意 → あるノズルタイプを、 初めてマガジンに装填するとき、そのタイプを識別す る粘着ラベル を貼ってください。 ご注意 6 ノズルは、マガジンをマシンから 外して装填し、必ずマガジン全体を交換します。 6 → ロッキン…
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
286
6.1.1.4 アセンブリ
SX マシンでは、ノズルチェンジャーは部品トロリー結合ユニットに固定されます。
6

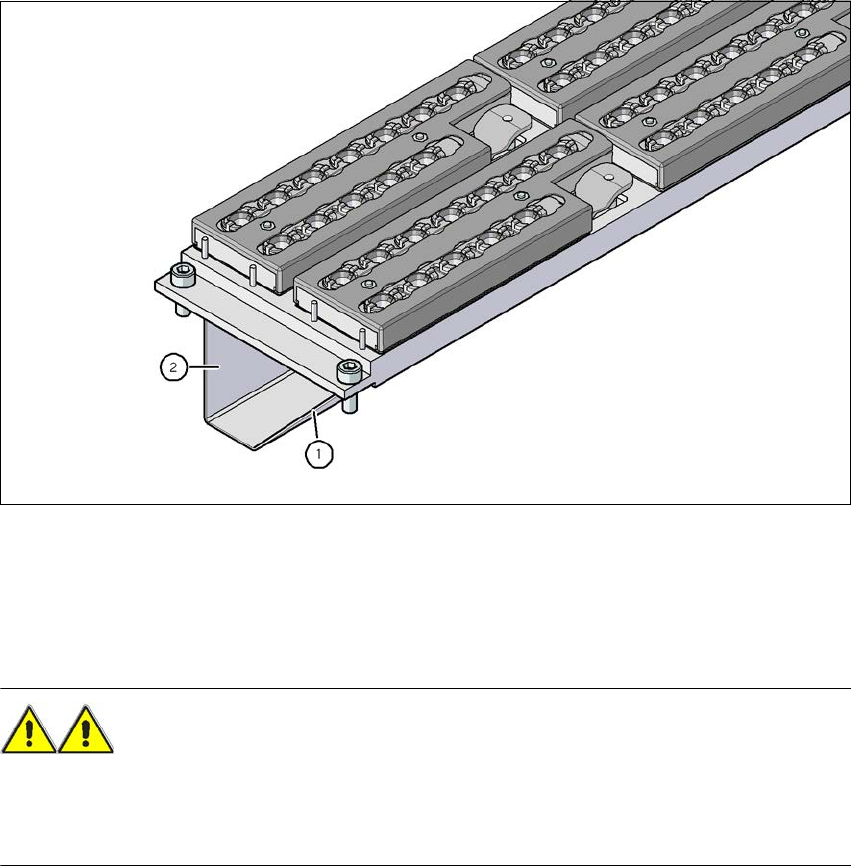

図 6.1 - 3 アセンブリ位置
(1) 部品トロリー結合ユニット側を向く傾斜面。
(2) PCB コンベヤ側を向く垂直面。
→ 傾斜面が部品トロリー結合ユニット側を向くようにノズルチェンジャーを揃えます。
警告 6
– おのおのの実装ヘッド用のノズルマガジンのある、各実装ヘッドに専用のノズルチェン
ジャーしかインストールしないでください。混載した構成では、ヘッドが衝突する危険性
があります。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.1 ノズルチェンジャー
287
6.1.1.5 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベル
を貼ってください。
ご注意 6
ノズルは、マガジンをマシンから外して装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルに
説明されています。
6.1.1.6 マガジンを交換する
→ レバー ( ページ 288 の図 6.1 - 4 のアイテム 1) を押して、スナップファスナ（ページ 288
の図 6.1 - 4 のアイテム 5）のボールからマガジンを解放します。マガジンを持ち上げ、
ベースから取り外します。
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.1 ノズルチェンジャー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
288
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 4
のアイテム 1) があると、ヘッドと衝突し
てしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにして
ください。
6

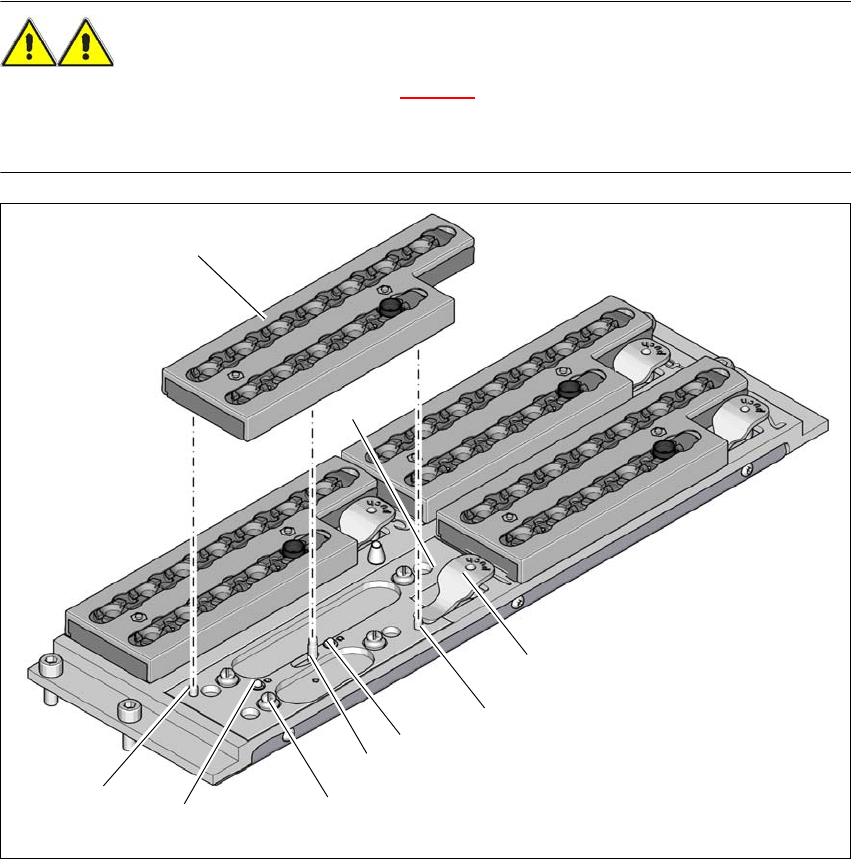

図 6.1 - 4 スピードスター用ノズルチェンジャー - マガジンを交換する
(1) マガジン解放用レバー
(2) 平行ピン、マガジンの穴に嵌まる。
(3) マイクロスイッチ作動用スプリングピン (3 x)
(4) スライド機構のピン、ロッキングプレートを動作させます。
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる。
(7)「マガジンロック済み」位置のロッキングプレート
(1)
(2)
(3)
(4)
(5)
(3)
(6)
(3)
(7)
