ユーザーマニュアル SIPLACE SX1/ SX2 2 運転上の安全 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置 63 機能 2 保護カバーを上に開けると、X -Y 軸の軸ヘの供給電源が、即時遮断されます。 X-Y 軸の軸が移動 を停止します。 「Close cover（カバーを閉じてください） 」というメッセージが画面に表示さ れます。 → 保護カバーを閉じて、 起動ボタン（図 …
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.7 安全装置 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
62
2.7 安全装置
2.7.1 保護カバー
保護フードおよびカバーは、マシン内部に許可なく進入することを避ける保護装置として働き
ます。
注意
保護フードやカバーの上に立ったり、そうでなくとも近づいたりしないこと。 2
2

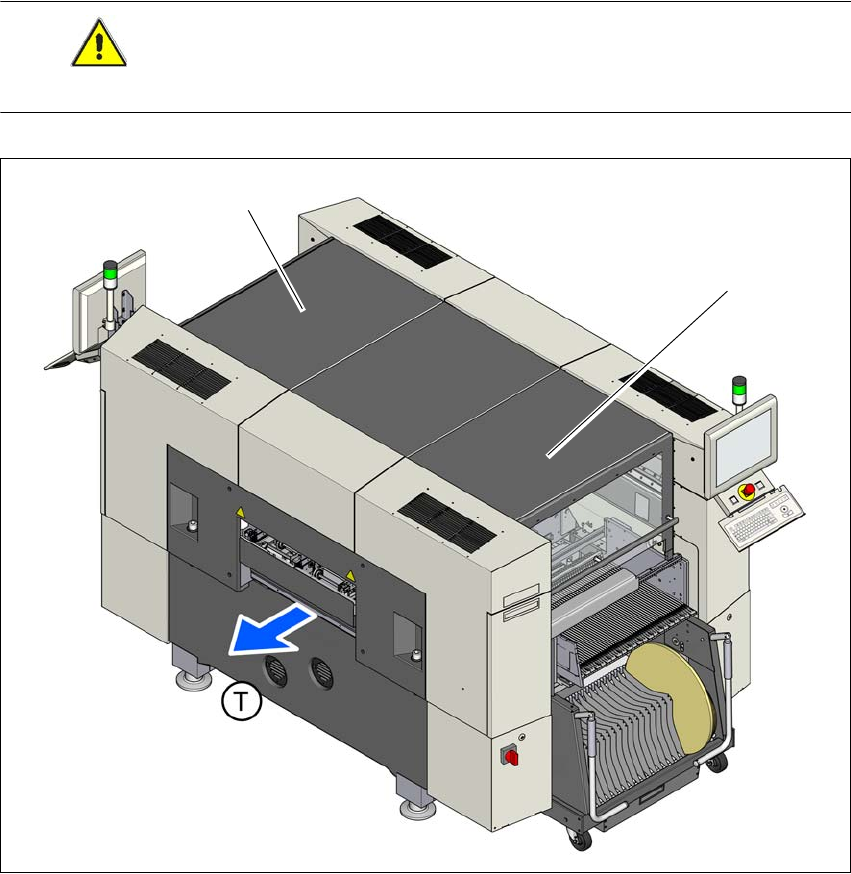

図 2.7 - 1 保護カバー
(1) 保護カバー、ロケーション 1
(2) 保護カバー、ロケーション 2
X-Y軸の移動範囲は、開放可能な2枚のカバーで覆われています（アイテム1と2）。
(1)
(2)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
63
機能 2
保護カバーを上に開けると、X-Y 軸の軸ヘの供給電源が、即時遮断されます。 X-Y 軸の軸が移動
を停止します。 「Close cover（カバーを閉じてください）」というメッセージが画面に表示さ
れます。
→ 保護カバーを閉じて、起動ボタン（図 2.7 - 2
のラベル 1）を押して実装を続行します。
2
図 2.7 - 2 マシンの起動ボタン ( 緑 ) の位置
(1) マシンの停止ボタン ( 黒 )
(2) マシンの起動ボタン ( 緑 )
(1)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.7 安全装置 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
64
2.7.2 マシンのスイッチとボタン
2.7.2.1 マシンのスイッチとボタンの位置
2
図 2.7 - 3 スイッチとボタンの位置 - PCB 搬出側を見て
(1) メインスイッチ
(2) 起動ボタン(緑)
(3) 非常停止ボタン
(4) 停止ボタン(黒)
(T) PCB 搬送方向
(2)
(1)
(3)
(4)
