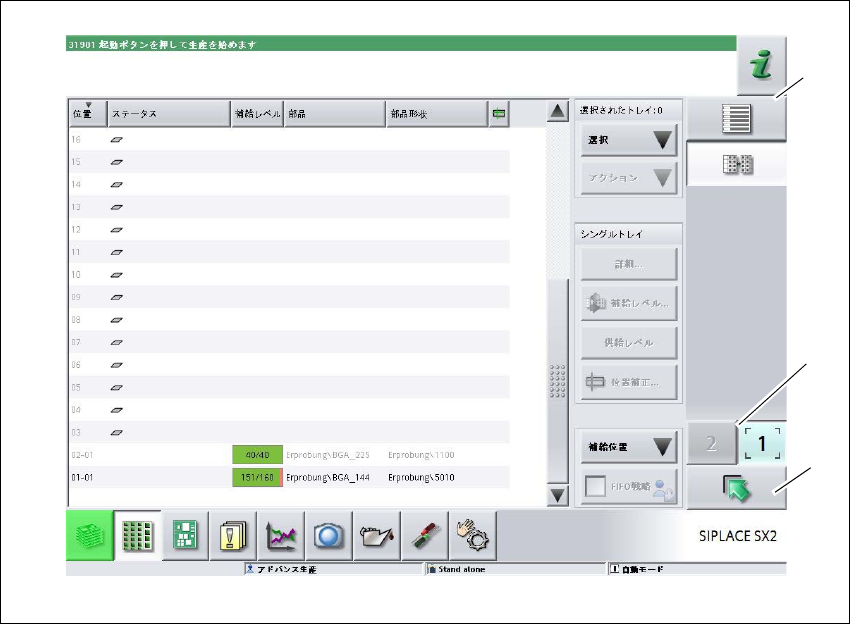

図 5.5 - 4 「WPC」ビューのユーザーインタフェース ( 表示は SIPLACE SX の例 )
記号
(1)「WPC」縦列ツールバー
(2) 前のビューに戻る「上に一つ移動」ボタン ( ここでは、「フィーダ、部品およびノズル」
ビュー、前の図を参照。)
(3) 別の X-Y 軸に直接切り替えるボタン
(1)
(2)
(3)
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.5 ユーザーインタフェース ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
238
5.5.5 設定
「設定」ビューにより、いろいろなユーザー設定、ソフトウエアオプション、マシンオプション
を変更することができようになります。
→ ツールバーの「設定」 をクリックします。
→ 追加ツールバーが右側に表示されます。次のテーブルには、このアイコンと設定の簡単な
説明があります。
アイコン 設定 説明
マシン設定 「アドバンス生産」、「サービスカスタマ」または「サービス
SIPLACE」専用。
オペレーティングモードとオプション（たとえば稼働オプショ
ン）を設定できます。
マシンをシャットダウンすることができます。
オペレーティングシステムへ切り替えることができます。
ユーザー設定 オペレータレベルを設定することができます（セクション
5.3.3
、ページ 227 参照）。
言語を設定できます。標準として「英語」または「ドイツ語」
から選択できます。その他の言語をインストールするための言
語 CD もあります。
その他のオプションは、「アドバンス生産」オペレータレベル以
上で設定することができます。
マシンオプショ
ン
「生産」レベルではどのオプションも変更できません。
マシンオプションの構成。
ソフトウエアオ
プション
「アドバンス生産」、「サービスカスタマ」または「サービス
SIPLACE」専用。
ここで、さまざまなテスト機能を起動できます。
接続されている
外部システムの
概要
接続されたすべての外部システムを表示します（たとえば、
OIS、セットアップセンタなど）。
接続状態および使用中のメモリを表示します。また、接続され
ているシステムを削除します。
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.6 エラー情報およびオンラインヘルプ
239
5.5.6 カラーコードを使用するアプリケーション志向オペレーション
アイコン、ボタンおよびビューを色で強調表示することができます。これらのカラーコードに
よる強調表示は、オペレータのアクションが必要なとき、あるいは警告が発せられたとき、明
瞭な表示で知らせます。
ステーションソフトウエアは、次のカラーコードによる強調表示を使用しています。
5
5.6 エラー情報およびオンラインヘルプ
実装マシンで運転中にエラーが発生する場合、ユーザーインタフェースのステータスフィール
ドに、エラーメッセージが赤色で表示されます。エラー情報アイコンがアクティブになります。
ツールバーで赤く強調表示されたボタンは、オペレータのアクションが必要なことを知らせま
す。
色状態 意味
赤 エラー オペレータのアクションが必要です。
「フィーダ、部品およびノズル」ビューでしか利用できませ
ん。
オレンジ 警告 オペレータに注意があります。
オペレータの早急なアクションは必要ではありません。
「フィーダ、部品およびノズル」ビューでしか利用できませ
ん。
緑 処理中 アイコンまたはボタンは、マシンを制御していて、状態は
良好です。
「生産」、「フィーダ、部品およびノズル」、「基板」「センサ
および機能をチェック」および「サービス」ビューでしか
利用できません。
緑点滅 基板を待ってい
る
マシンが生産運転で準備完了しているが、基板が無いため
に生産できない場合、「ビジー（処理中）」状態を置き換え
ます。
PCB を挿入してください。
「生産」ビュー専用。
