ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.5 SX1/SX2 マシンを運転するための安全指導
59
2.5.9 連続運転中の C&P20 実装ヘッドの高温部分
2

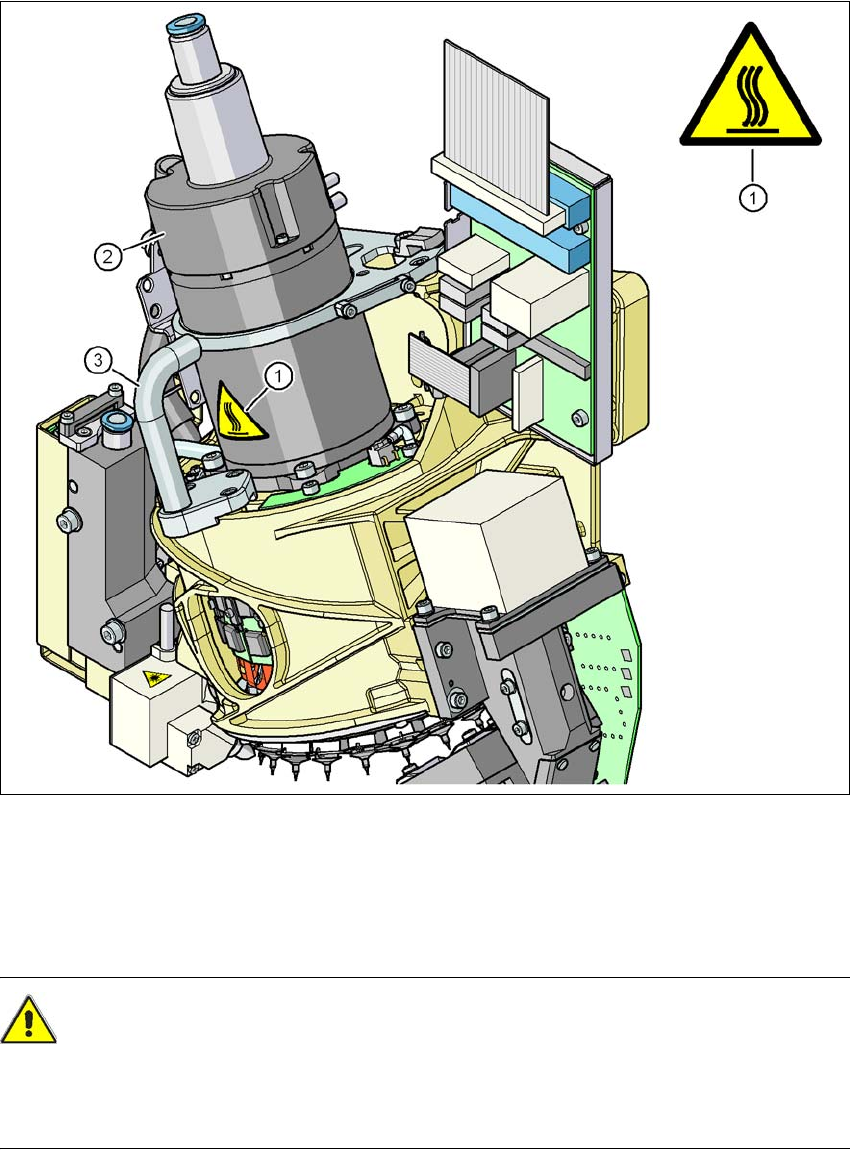

図 2.5 - 3 連続運転中のスピードスター（C&P20）の高温部分
(1) 温度ラベル、アイテム番号 03031926-01
(2) スター軸モータのハウジング
(3) ハンドル
注意
高温部分 2
スター軸モータのハウジングおよび実装ヘッドのハンドルは、連続運転中および 22 ℃を超える
周囲温度では、非常に熱くなります。この部分に触れるときは、注意してください。
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.5 SX1/SX2 マシンを運転するための安全指導 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
60
2.5.10 連続運転中の X フィーダの高温部分
2

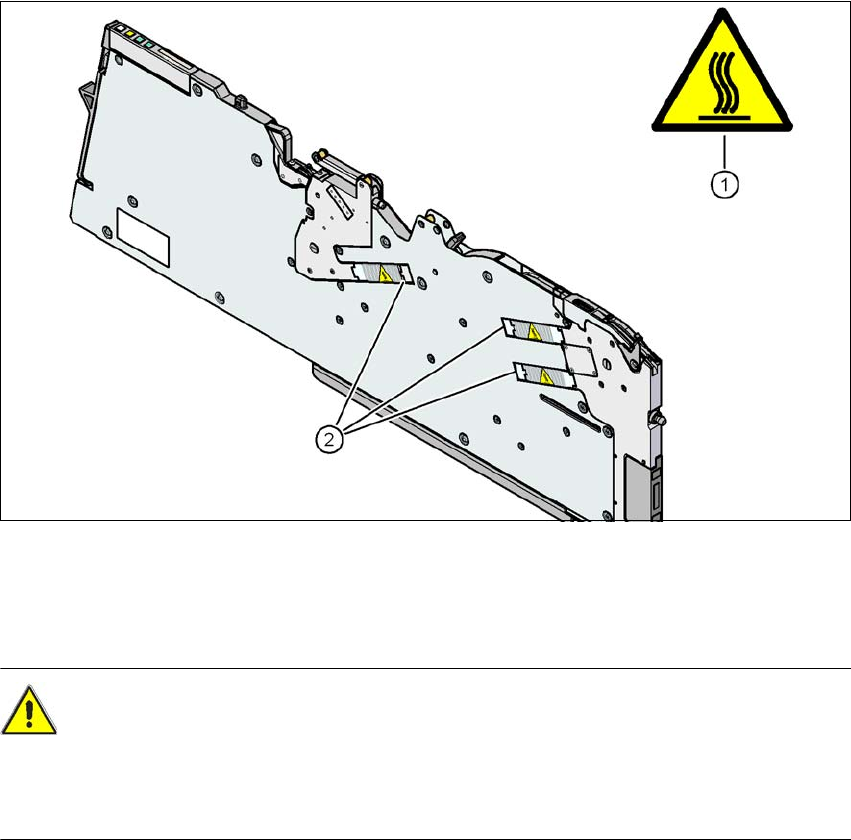

図 2.5 - 4 連続運転中の X フィーダの高温部分
(1) 温度ラベル、アイテム番号 03031926-01
(2) ステッピングモータ
注意
高温部分 2
ステッピングモータは、連続運転中、22 ℃を超える周囲温度では、非常に熱くなる可能性があ
ります。モータに触れるときは、注意してください。
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.6 SX1/SX2 マシンの追加安全指導
61
2.6 SX1/SX2 マシンの追加安全指導
2.6.1 部品トロリー結合、切り離しの安全指導
警告 2
実装マシンは、部品トロリーが存在し、各ロケーションに結合されている場合しか稼働しませ
ん。空のロケーションがあれば、セクション 2.7.5.1
のページ 74 で説明されているようにダ
ミーフィーダを配置します。
警告
事故を避けるために（はさまれる危険性）、部品トロリーは、一人で結合、切り離しします。
注意
部品トロリーをハンドルで持ち上げないこと ( ハンドルが壊れる恐れがあります )。 2
注意
結合、切り離しを行う時、部品トロリーの移動範囲に体の四肢が無いことを確認します。 2
2.6.2 使用済みテープコンテナを空にするときの安全指導
使用済みテープコンテナは、空にするとき、部品トロリーから引き出さなければなりません。
このとき、親指をはさむ危険性があります。セクション 5.8.2
のページ 249 にある安全指導を
守ってこの危険がないようにします。
