4 据え付けと委託作業
4.1 運搬および出荷構成
4.1.1 運搬梱包
ヨーロッパでは、マシンおよび部品トロリーは木製のパレット 2 個で、ビニールフィルムで包
装されて出荷されます。ヨーロッパ以外では、マシンおよび部品トロリーは、木箱で納品され
ます。
4.1.1.1 運搬梱包の寸法
パレットおよび木箱の寸法は、次の表に一覧表示されています。
4

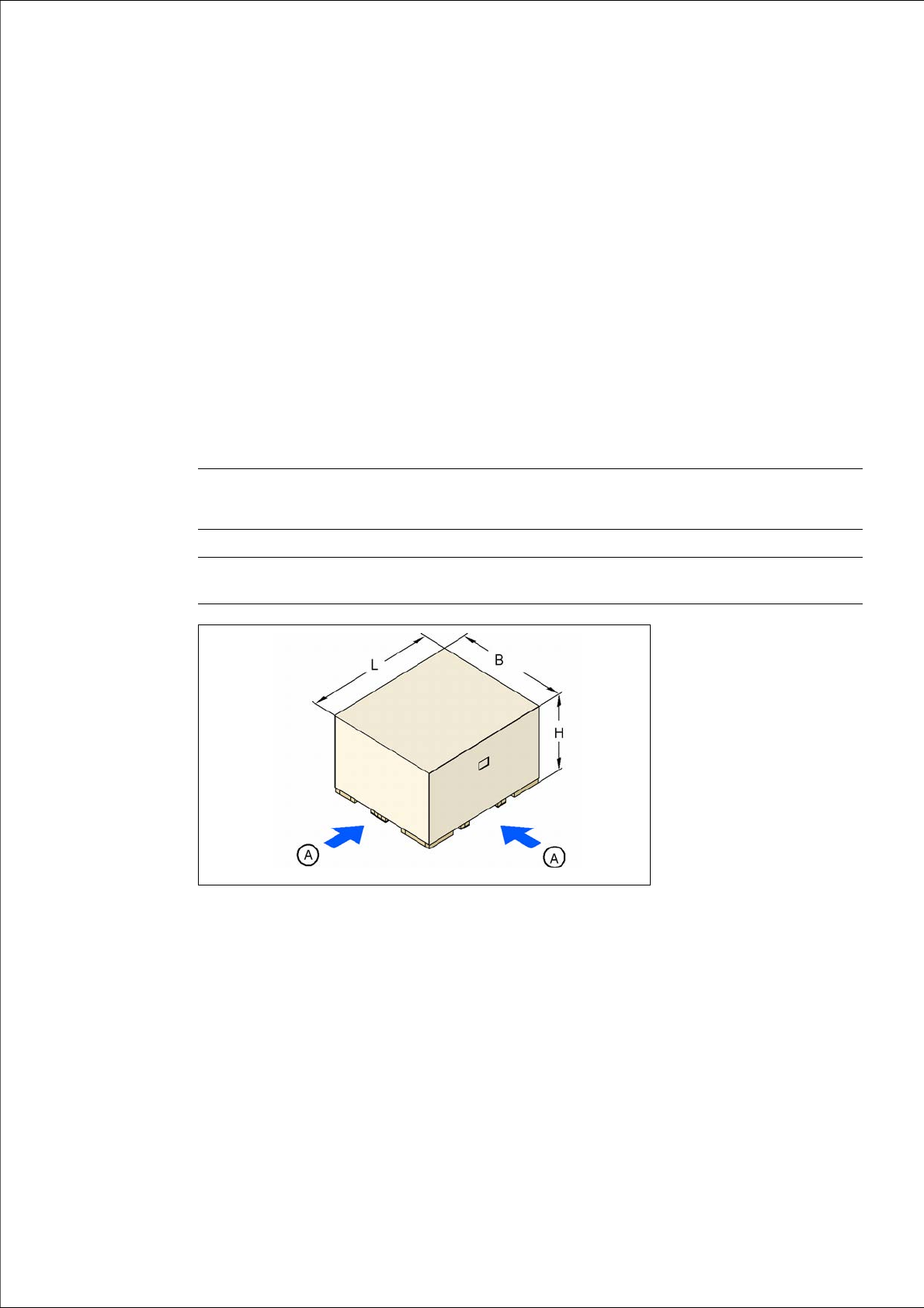

図 4.1 - 1 運搬用木箱 - mm 単位の寸法
(A) フォークリフト挿入位置
マシン
(L x W x H)
部品トロリー 60
(L x W x H)
部品トロリー 30
(L x W x H)
パレット 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
木箱
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.1 運搬および出荷構成 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
182
4.1.1.2 運搬準備済みマシン重量
次の表には、梱包を含めた運搬用に準備されたマシンの重量が示されています。
4
4.1.2 納品をチェックする
→ 室温に到達するまで、マシンを梱包したまま保管します。そうしないと、結露の危険性が
あります。
→ 納品の損傷をチェックします。
→ 運搬木箱の衝撃センサをチェックします。
→ マシンおよび付属品を開封し、納品の欠品がないかチェックします ( 納品参考ノート )。
→ 据え付けレポート / 受領テストレポートの契約を立証します。
4.1.3 出荷時の構成
出荷時のマシンは、次のような構成になります。
– シングルコンベヤのトラックは、幅 210 mm に設定します。デュアルコンベヤでは、コンベ
ヤトラック1の幅は100 mmで、トラック2は210 mmに設定します。この幅調整は、マシ
ンを微調整するときに重要になります。
– キーボードは両方ともプラグから外します。
– オペレーティングパネルは両方とも取り外します。
– キーボード用サポートプレートは、取り外します。
– モニタは両方とも取り外します。
– 表示ランプは両方とも取り外します。
– すべての X-Y 軸の軸は、出荷用金具で固定します。
マシン ヨーロッパ内の運搬 海外への運搬
SX1/SX2 2,500 kg 2,800 kg
部品トロリー 230 kg 350 kg
DX1/DX2 2,500 kg 2,800 kg
