3.7.3.2 シングルコンベヤモードの PCB デュアルコンベヤ
デュアルコンベヤは、オンラインでシングルコンベヤにすることができます。一方のコンベヤ
レーンを完全に狭めてまとめ、無効にします（図 3.7 - 3
参照）。 これにより、コンベヤトラッ
ク幅は、最大 460 mm になります。
3

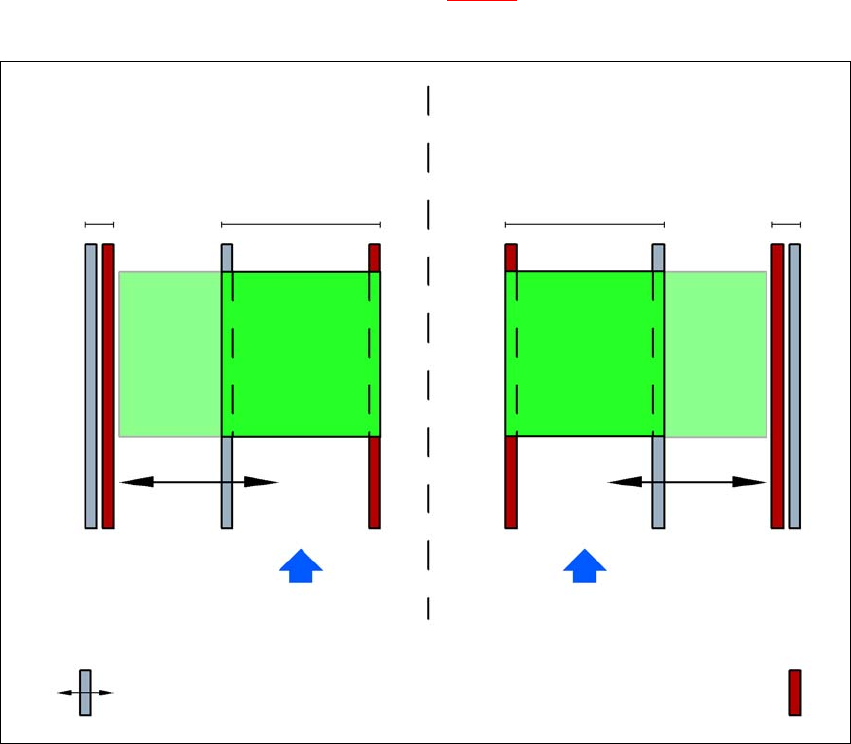

図 3.7 - 3 シングルコンベヤモードにおけるフレキシブルデュアルコンベヤ
幅を広げたコンベヤトラック 2 のあるデュアル
コンベヤ（固定コンベヤ側壁面、左）
PCB 搬送方向 PCB 搬送方向
幅を広げたコンベヤトラック 1 のあるデュアル
コンベヤ（固定コンベヤ側壁面、右）
コンベヤトラック 2
停止
コンベヤトラック
1 コンベヤトラック 2
コンベヤトラック 1
停止
コンベヤ固定側壁面コンベヤ可動側壁面
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.7 PCB コンベヤシステム
131
3.7.3.3 非同期搬送モード
非同期モードでは、一つの搬送トラックで一枚の PCB しか実装されません。同時に、第二搬送
トラックにある別の PCB は、実装位置に移動しています。これにより、一枚の PCB の全搬送時
間を短縮し、特に短いサイクルタイムの PCB では、性能を大きく向上させています。
マシンが、ジョブデータ（パネル、セットアップ）を受信すると、送りベルト上の PCB は、実
装運転中、利用できる実装ベルトに連続して搬送されます（実装ベルトが空になっている場
合）。実装シーケンスは、PCB が実装ベルトに移動するとすぐに開始されます。PCB は、一枚ず
つ実装されます。
実装シーケンスが中断されると、コンベヤインタフェースが無効になり、実装ベルト上に現在
ある PCB は完成されます。
コンベヤインタフェースは、両方の搬送トラックに対して同時に無効になったり、有効になっ
たりします。
3

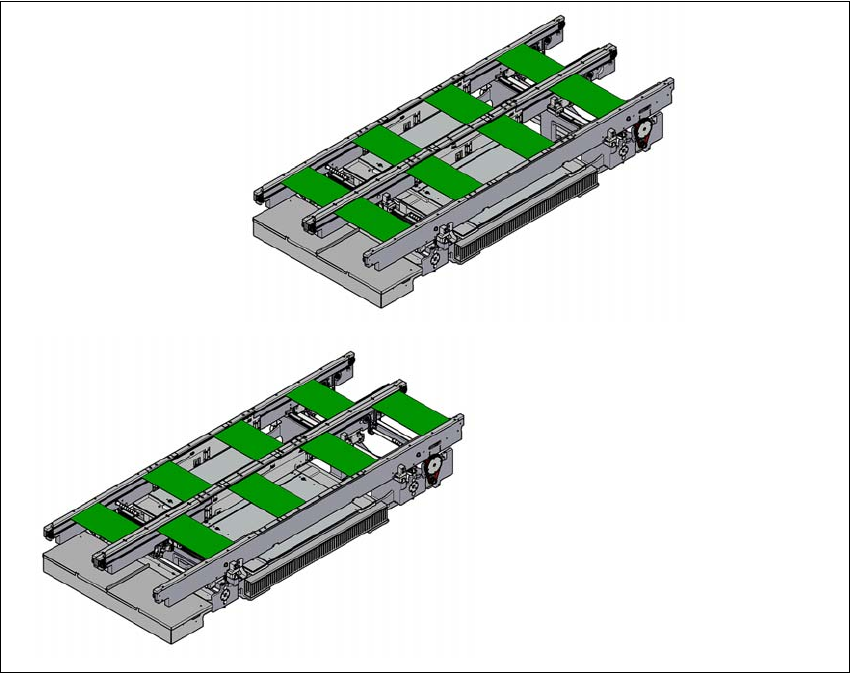

図 3.7 - 4 搬送モード
同期搬送モード
非同期搬送モード
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.7 PCB コンベヤシステム ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
132
3.7.3.4 同期搬送モード
同期モードでは、二枚の同じサイズの PCB が、同時に実装位置に移動します。それらは、共通
のパネルとして実装されなければなりません。
この方法により、基板の表面と裏面を一つのラインで実装することができるようになります。
基板を搬送するのに必要な時間は、二枚の PCB が必ず同時に搬送されるから短縮されます。こ
れは、ノズル構成の利用率もさらに良好にします。
コンベヤトラック1および2のPCBは、コンベヤセクションへ同時に移動します（つまり、コ
ンベヤは、同時に制御されますが、お互いに独立しています）。コンベヤトラック 1 および 2 で
実装される部品は、二枚のサブパネルにより 1 枚のパネルにまとめなければなりません。
実装を開始するとき、一つのコンベヤレーンだけが占有されている場合、このコンベヤレーン
の単独使用は、「実装する予定ではない」と識別されます。
デュアルコンベヤを、同期モードで運転する場合、「PCB を下流へ移行（ウイスパリング）」オ
プションは無効になります。「グローバルインクスポット」オプションは使用できません。
3.7.3.5 I 実装
同期、非同期コンベヤモードに加えて「I 実装」が導入されました。このモードでは、両実装
ヘッドが一箇所の実装エリアで同時に稼動し、お互いに完全に独立してそのヘッド専用の基板
を実装します。通常モードでは、実装ヘッドは、交代実装モードで運転します。つまり、一箇
所の実装エリアで実装ヘッドが基板に装着している間に、もう一方の実装ヘッドは、フィーダ
から部品を吸着します。「I 実装」では、実装ヘッドにはこのような待機時間がなく、実装性能
が向上します。
3.7.4 制御および幅調整
3.7.4.1 単動動作メニューを使用してコントロールする
オンラインヘルプには、PCB コンベヤシステムを制御することについて、および単動動作メ
ニューについての情報があります。
3.7.4.2 自動幅調整
コマンドを受け取ると、コンベヤベルトは、任意の幅に設定されます。デュアルコンベヤでは、
異なる幅に設定することができます。
コンベヤトラックの幅の変更についての詳細は、オンラインヘルプを参照してください。
