ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
69
2.7.3 組み合わせ保護コンタクタとサービスソケットの位置
2
図 2.7 - 6 組み合わせ保護コンタクタとサービスソケットの位置
2
(1) 組み合わせ保護コンタクタ
(2) サービスソケット
(2)
(1)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.7 安全装置 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
70
組み合わせ保護コンタクタ K3 ( ページ 69 の図 2.7 - 6 のアイテム 1) 2
組み合わせ保護コンタクタは、電源ユニットにあります。これは、非常停止回路と安全装置を
モニタするのに使用されます。
組み合わせ保護コンタクタを有効にするために、次の 3 つの条件を満たす必要があります。
– 「ソフトウエアリリース」または「コントロールオン」信号が発行されていなければなりま
せん。
– 非常停止ループは、閉じていなければなりません。
– 起動ボタンが押されていなければなりません。
組み合わせ保護コンタクタの前部に、3 個の緑色運転表示 LED があります ( ページ 71
の図 2.7
- 7 参照 )。
– 「電源」LED は、電圧がかかっていることを示します。
– 起動ボタンが押され、非常停止回路が閉じ、信号回路が異常状態を報せていない場合、
「チャネル 1」および「チャネル 2」LED が点灯します。
サービスソケット ( ページ 69 の図 2.7 - 6 のアイテム 2) 2
サービスソケットは電源ユニットにあり、カバーで保護されています。これは、マシンが 5 線
接続（L1、L2、L3、N、PE）を経由してメイン電源に接続されている場合にしか、使用すること
ができません。4 線接続を使用している場合、たとえば、N がない場合、ソケットを使用するこ
とができません。
警告 2
マシンの電源がオフになっていても、必ず潜在する致命的電圧に関する安全指導に従ってくだ
さい。( セクション 2.1.3 のページ 32 以降参照。)
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.7 安全装置
71
2.7.4 非常停止ループおよび信号回路
2.7.4.1 非常停止ループの構造
次の接点は、直列に接続されており、非常停止ループを形成しています。
– 2 個の保護カバースイッチの常時開エレメント
– Y 軸の 2 個のバンパーモニタの常時開エレメント
– 2 個の非常停止ボタンのノーマルオープン（NO）接点
– 2 台の部品トロリーの常時開エレメント
– SSK K3 組み合わせ保護コンタクタのチャネル
非常停止ループでは、信号回路からの CAN バス信号（ページ 72
のセクション 2.7.4.2 参照）
が、組み合わせ保護コンタクタ SSK K3 に送られます。非常停止ループが閉じ、信号回路が異常
を報せていない場合、チャネル 1 および 2の2個の緑色LEDが、組み合わせ保護コンタクタの
緑色のメイン電源チェック LED とともに、点灯します。
2

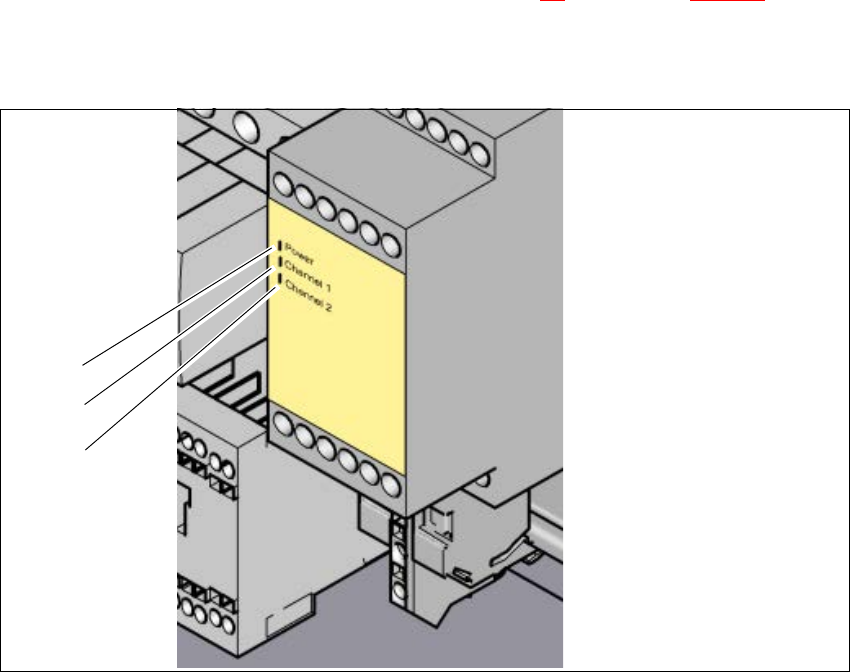

図 2.7 - 7 組み合わせ保護コンタクタの信号 LED
(1) Mains / 電源
(2) Kanal 1 / チャネル 1
(3) Kanal 2 / チャネル 2
(1)
(2)
(3)
