5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.6 エラー情報およびオンラインヘルプ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
242
5.6.4 コンテキストオンラインヘルプ
現在のビューに関する情報を見るには、 アイコンをクリックして、ステーションコン
ピュータのヘルプシステムを起動します。メインのヘルプシステムウィンドウが、エラー情報
とともに開きます。 この情報は、ヘルプ機能が起動したとき以降と、現在表示されている
ビューを参照しています。目次、索引および検索機能の一覧表示を使用して、オンラインヘル
プの内容表示することができます。
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.7 表示ランプ
243
5.7 表示ランプ
5.7.1 概要
これらの表示ランプを使用して、マシンの運転状態および異常を報せます。SIPLACE マシンに
は、二色または三色表示ランプのどちらかを取り付けられます。対象の表示ランプシステム (
二色または三色 ) は、自動構成で設定されます。ステーションソフトウエアのインストールガ
イド、アイテム番号 00196771-xx を参照してください。
5.7.1.1 二色表示ランプ

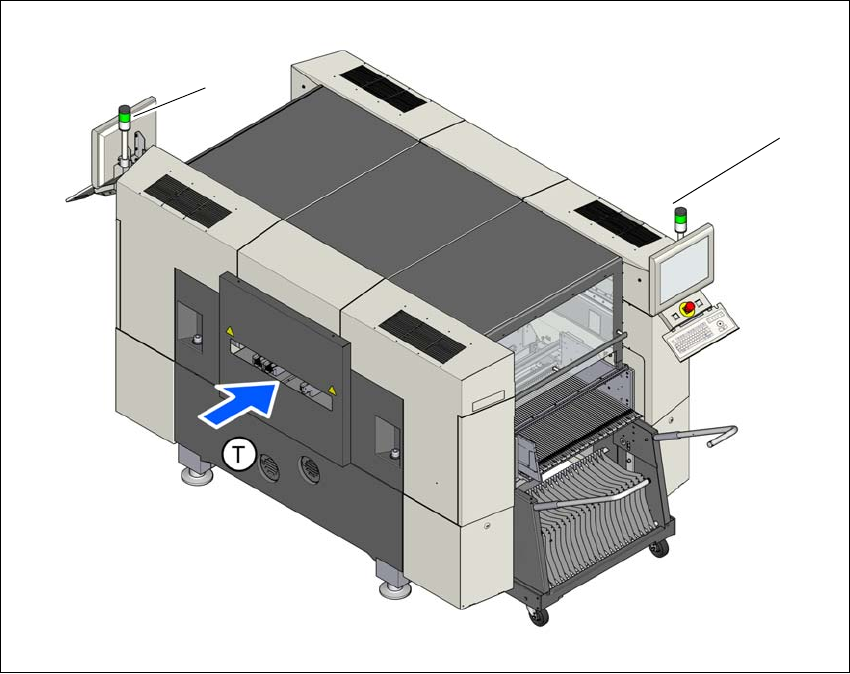

図 5.7 - 1 運転状態表示ランプ
L1 左側表示ランプ
L3 右側表示ランプ
T PCB 搬送方向
(L1)
(L2)
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.7 表示ランプ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
244
5.7.1.2 三色信号ランプ（オプション）

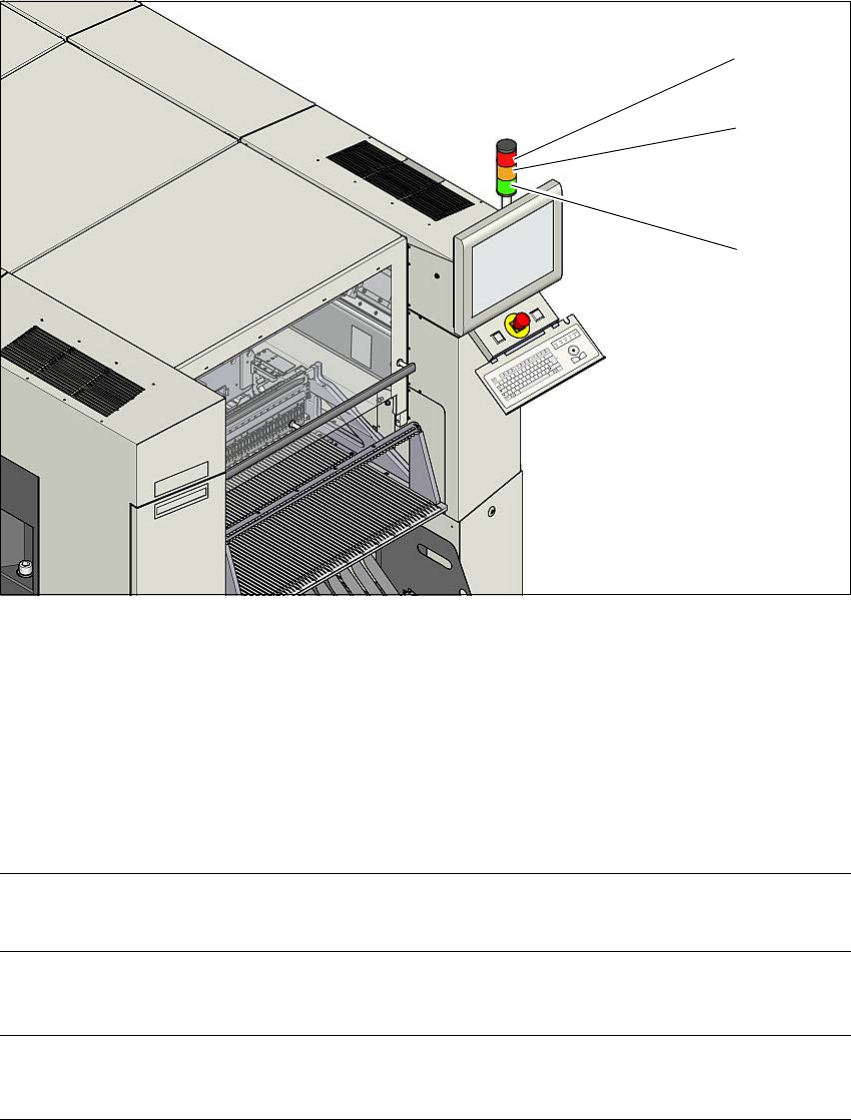

図 5.7 - 2 運転状態用表示ランプ
L1 赤色表示ランプ
L2 黄色表示ランプ
L3 緑色表示ランプ
5.7.2 ステータス表示およびその意味
5
(L2)
(L1)
(L3)
意味 マシンでの場所 状態 - 二色
(白/緑)
状態 - 三色
(赤/黄/緑)
マシンは稼働中です。 両側 白 : --
緑: 点灯
赤: 消灯
黄: 消灯
緑: 点灯
マシンは基板が搬入側に来る
のを待っています。
両側 白 : --
緑: 700 - 700
赤: 消灯
黄: 消灯
緑: 500 - 500
