4.3.5 工具と器材
マシンの高さを調整するのに次の工具と器材が必要になります。
– 両端開放リングスパナ、サイズ 20、アイテム番号 03080496-01
– スケール設定付きトルクレンチ、アイテム番号 03080498-01 および延長 1/2 インチ、アイ
テム番号 03080499-01
– 六角ドライバ、サイズ 12 アイテム番号 03080501-01
– 六角ドライバ、サイズ 14 アイテム番号 03080502-01
– 六角レンチ、セットネジ付きマシンの脚固定用キャップボルト用
– シャフト水準器 ( 精度 0.02 mm/m)、アイテム番号 00353825-01
– マシン整列用測定デバイス、アイテム番号 03075826-01
X-Y 軸整列に使用するシャフト水準器のサポートとして。 4
– SX マシン整列ゲージ 2、アセンブリ、アイテム番号 03077785-01
– SX マシン整列ゲージ 1、アセンブリ、アイテム番号 03077777-01
生産ラインの PCB コンベヤとの整列用 4
– フォークリフトトラック ( 仕様は、ページ 184 の 4.1.4.3 参照 )。
– エアークッション搬送システム :SIPLACE HSxx、アイテム番号 00119002-S01( オプション )
4 据え付けと委託作業 ユーザーマニュアル SIPLACE SX1/SX2
4.3 マシンをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
202
4.3.6 マシンの脚を交換する ( ハイトアダプタ )
マシンは 4 本の脚で立っています ( ハイトアダプタ ) ( ページ 202 の図 4.3 - 2 の 1 参照 )。
対応するハイトアダプタが、数種類の PCB コンベヤ高さで利用することができます。
4

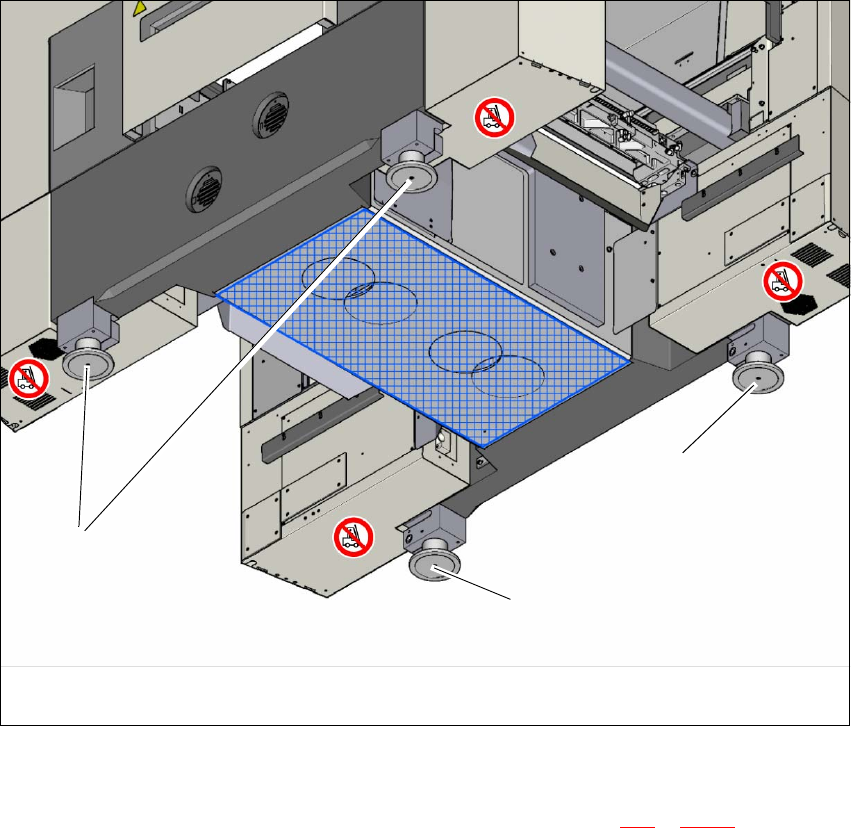

図 4.3 - 2 マシンのハイトアダプタ
(1) 高さ調整用キャップボルト
(2) 治具の切り欠き、落下防止 ( ロックネジ )
(3) ハイトアダプタ寸法の種類
– PCB コンベヤ高さ 900 用ハイトアダプタ ( アイテム番号 03067048-xx)
– PCB コンベヤ高さ 930 用ハイトアダプタ ( アイテム番号 03067046-xx)
– PCB コンベヤ高さ 950 用ハイトアダプタ ( アイテム番号 03065876-xx)
(3)
(1)
(2)
