→ 吸着ウィンドウ ( ページ 263
の図 5.10 - 5 のアイテム 2) を、最初のラッチ位置に持ち上
げるために、レバー ( ページ 263
の図 5.10 - 5 のアイテム 5) を前に押します。
→ カバーテープを吸着ウィンドウの横で前に引き出し、吸着ウィンドウの下に引き出します。
→ 引き剥がしエッジ（ページ 263
の図 5.10 - 5 のアイテム 3）に来るまで、カバーテープを
うしろに折り曲げます。
ご注意 5
カバーテープが引き剥がしエッジに来るまで、吸着ウィンドウを下げないでください。
→ レバー（ページ 263
の図 5.10 - 5 のアイテム 5) を後ろに押して、吸着ウィンドウを下げ
ます。
→ カバーテープがカバーテープ巻き取りホイール（図 5.10 - 7
のアイテム 1）に到達するま
で、カバーテープをカバーテープロッカー（図 5.10 - 7
のアイテム 2）の上に導きます。
5
図 5.10 - 7 カバーテープをカバーテープ巻き取りホイールに導く
(1) カバーテープ巻き取りホイール
(2) カバーテープ
5
→ オペレータパネルで、カバーテープ「FOIL」ボタン ( ページ 263 の図 5.10 - 6 のアイテム
3) をカバーテープに張力がかかるまで押します。 カバーテープロッカーは、下を向き、ド
ライブモータが停止します。
→ 部品テープを切断し、フィーダの先端に揃えます。
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.10 フィーダをセットアップする
265
5.10.4.4 8 mm X テープフィーダ用テープサポート
5

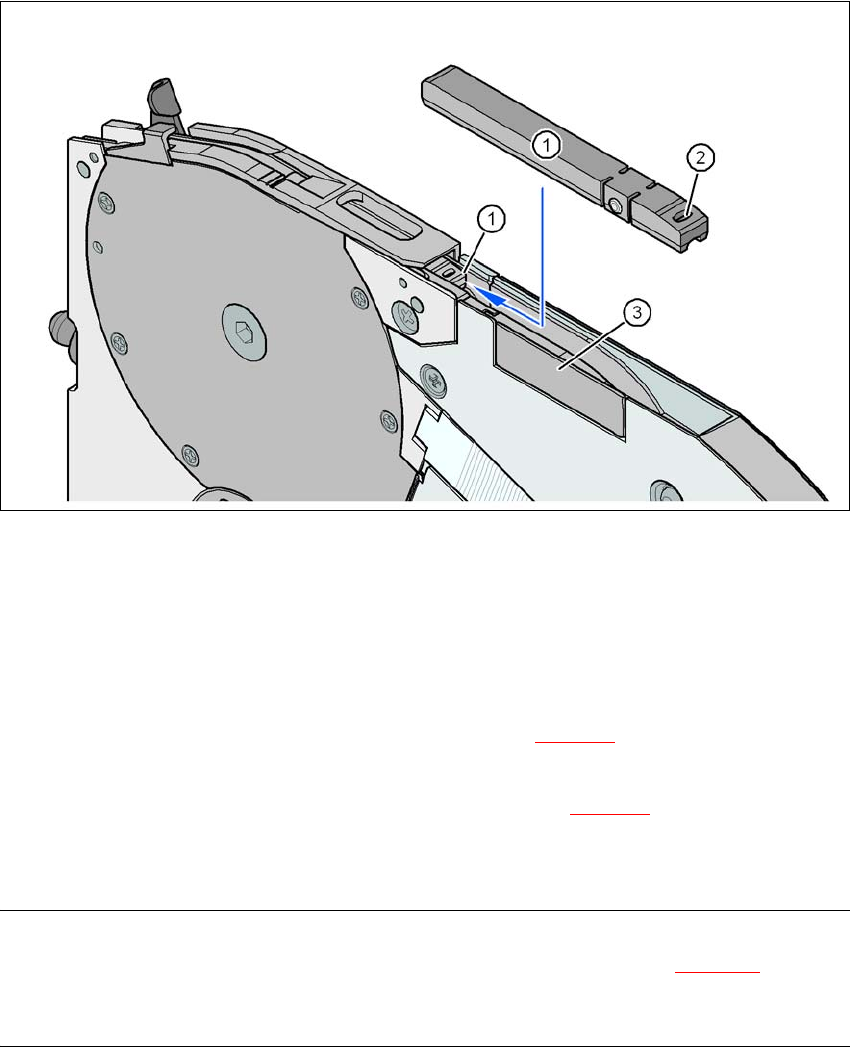

図 5.10 - 8 8 mm X フィーダ - テープサポートおよびスプライスセンサ
(1) テープサポート、取り外し可能
(2) テープサポートの楕円開口部
(3) スプライスセンサ取り付け位置
8 mm X フィーダには、テープサポートが備えられます ( 図 5.10 - 8
のアイテム 1)。これは、
必要に応じて簡単に取り外すことができます。
→ メガネドライバの先端をテープサポートの楕円開口部 ( 図 5.10 - 8
のアイテム 2) に挿入
し、テープの送り方向に向かってテープサポートを引っ張ります。
→ テープサポートを挿入したら、所定の位置にしっかりと嵌まっていることを確認します。
ご注意 5
サイズ 0402 以下のすべての部品には、8 mm X フィーダに必ずサポート（図 5.10 - 8
のアイテ
ム 1）を挿入します。 これにより、Z 方向の吸着高さが一定になり、吸着高さを補正するのに必
要な時間が最小になります。
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.10 フィーダをセットアップする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
266
5.10.4.5 X テープフィーダ用スプライスセンサ
スプライスセンサは、X フィーダに改造して取り付けすることができます。センサには、次の 2
種類があります。
スプライスセンサ、8 mm および 12 mm X テープフィーダ
スプライスセンサ、16 mm から 88 mm X テープフィーダ 5
スプライスセンサは、ページ 265
の図 5.10 - 8 のアイテム 3 で示されている位置に取り付けら
れます。
すでに取り付け済みのスプライスセンサ付属のテープフィーダも、提供することができます
（セクション 3.9.2
のページ 145 以降参照）。
5.10.5 2x8 mm テープフィーダに部品をセットする
2x8mm X フィーダのセットアップ方法は、2x8mm X フィーダのオペレータガイドに説明がありま
す。
ドイツ語のアイテム番号 00196664-xx
英語のアイテム番号 00196665-xx
5.10.6 SIPLACE スマートフィーダの部品を構成する
SIPLACE スマートフィーダの運転および構成は、「テープフィーダ 2x8 mm X / スマートフィーダ
12 mm X /16 mm X ジョブガイド」に説明があります。
アイテム番号、ドイツ語 00197216-01
アイテム番号、英語 00197217-01
