5.2.2 マシンのオペレータパネルのボタンとスイッチ
ボタンとスイッチは、すべて身長 1.40m の人が届く高さにあります。マシンの両側にモニタお
よびキーボードがあります。
起動ボタンおよび停止ボタンは、キーボードの下にあります。スクリーン上のダイアログは
時にはボタンを使って一定のアクションを起動するよう促すので、この配列により、お客様が
これらのアクションを起動したり、相互に制御したりするのがさらに簡単になっています。
T メインスイッチ 5
メインスイッチは、マシンの電源をオン、オフするのに使用します。メインスイッチは電力モ
ジュールの一部です。整備および予防保守作業に必要なだけで、頻繁に使用することはないの
で、ここに配置されています。
警告
マシンの中にある部品のいくつかは、メインスイッチを切断しても、致命的な電圧を潜在的に
もっています。 5
停止ボタン 5
このボタンは、マシンを停止するのに使用します。
起動ボタン（緑） 5
マシンに電源を投入したあと、または異常を除去したあと、このボタンでマシンを起動します。
非常停止ボタン 5
非常停止ボタンを押すと、ON 位置で押し込まれたままになります。X-Y 軸の軸、部品トロリー、
コンベヤ、および使用済みテープカッタへの電源供給が切断され、実装ヘッドのスター軸へ供
給されている電圧は低下します。ボタンを回転して、解除します。
LCD タッチスクリーン 5
実装マシンの各側面にタッチ式画面（タッチスクリーン）付き平面 LCD 表示があります。
キーボード 5
キーボードはモニタの下にあります。
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.2 ボタンとスイッチ
225
注意 5
キーボードのあるモニタとの衝突の危険
部品トロリーで作業するとき、モニタおよびキーボードと衝突する可能性のある危険
– モニタおよびキーボードを側面に回しておきます。
– モニタおよびキーボードの下に頭を入れないように注意します。
5
表示ランプ - 二色(白/緑) 5
表示ランプの色の並び順は、白－緑です。これらのランプは、マシンの運転状態と異常を知ら
せるのに使用されます。セクション 5.7 のページ 243 も参照してください。
表示ランプ - 三色(赤/黄/緑) 5
表示ランプの色の並び順は、赤－黄－緑です。これらのランプは、マシンの運転状態と異常を
知らせるのに使用されます。セクション 5.7 のページ 243 も参照してください。
5.2.3 ボタンとスイッチの人間工学的配列
ページ 223 の図 5.2 - 1 に、ボタンとスイッチの位置の概要があります。これらは、次のグ
ループにさらに分類されます。
ロケーション 1 のオペレータパネル 5
– LCD タッチスクリーン
– トラックボール付きキーボード
– 起動ボタン
– 停止ボタン
– メインスイッチ
ロケーション 2 のオペレータパネル 5
– LCD タッチスクリーン
– トラックボール付きキーボード
– 起動ボタン
– 停止ボタン
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.3 SIPLACE ラインの電源をオンにする ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
226
5.3 SIPLACE ラインの電源をオンにする
5.3.1 SIPLACE Pro ラインコントロール GUI プログラムを起動する
→ ウィンドウズ起動メニューからラインコンピュータ SIPLACE Pro ラインコントロール GUI
のプログラムを次のように起動します。
スタート --> プログラム --> SIPLACE Pro --> LCGUI
または

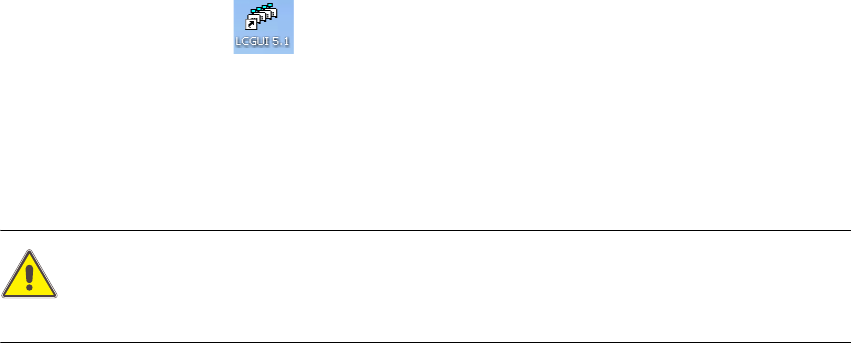

→ デスクトップにある アイコンをクリックします。
→ ユーザーデータを入力します。
システムが SIPLACE Pro サーバーへ接続され、ユーザーインタフェースが開きます。
5.3.2 ステーションの電源をオンにする前に注意すべきこと
注意
ステーションの電源をオンにする前に、下記のステップを実施します。 5
→ ステーションが、電源と圧縮空気供給装置に接続されていることを確認します。
→ ステーションを目視でチェックします。X-Y 軸の移動範囲に障害物がないことを確認しま
す。
→ すべてのヘッドの Z 軸が、最上端の位置にあることを確認します。
