5 マシンで作業をするユーザーマニュアル SIPLACE SX1/ SX2 5.15 部品トロリーを結合する、切り離すソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 280 ご注意 5 部品トロリーを結合する前に、部品テープを X フィーダの先端に揃えて切断します。さもないと、空テープが空テープダクトに噛みこんでしまいます。注意 5 実装ヘッドが、部品トロリーの範囲外にあることをチェック…

ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする

ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.15 部品トロリーを結合する、切り離す

279

5.15.4 部品トロリーを結合する

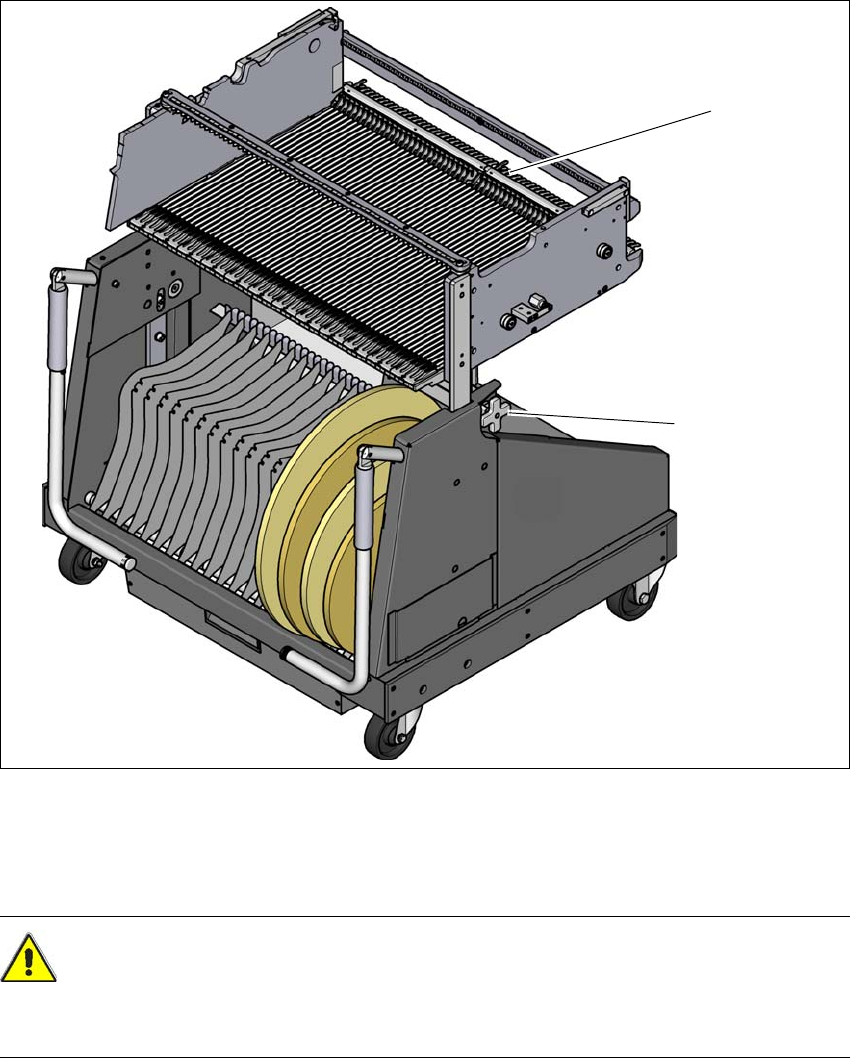

図 5.15 - 4 部品トロリーを結合する

(1) ロックラッチ

(2) マシンの高さを微調整するための高さ設定

注意 5

SIPLACE X シリーズの部品トロリーをマシンに押し込むときには注意をし、ロックラッチが障

害物にぶつからないようにします。

(2)

(1)

5 マシンで作業をするユーザーマニュアル SIPLACE SX1/SX2

5.15 部品トロリーを結合する、切り離すソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版

280

ご注意 5

部品トロリーを結合する前に、部品テープを X フィーダの先端に揃えて切断します。さもない

と、空テープが空テープダクトに噛みこんでしまいます。

注意 5

実装ヘッドが、部品トロリーの範囲外にあることをチェックしてください。

→ 完全に止まるまで部品トロリーをマシンに注意して押し込みます。段取り替えテーブルの

停止ブロック (2) は、マシンの供給口のテーブル高さチェック (1) のブラケットの下に合

わなければなりません ( 左右の両側 )。

図 5.15 - 5 テーブル高さチェック

注意

テーブル高さチェック (1) の二個のブラケット（左右の側面にある）を取り外さないこと。こ

れらのブラケットのどちらかが取り外されると、段取り替えテーブルが高くなりすぎ、そのた

めヘッドの衝突が発生します。 5

(1)

(2)

ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする

ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.15 部品トロリーを結合する、切り離す

281

→ 微調整用高さ設定を使用して、部品トロリーの高さを修正します。ブロックおよびブラ

ケットの二面は、完全に接触してはいけません。

→ご注意

部品トロリーは、カバーが閉じている場合しか結合できないので、保護カバーを閉じてくださ

い。

→ ステーションソフトウエアのメイン画面で、フィーダ ... アイコンを

選択し、ロケーションアイコンを選択します。

→ アイコンをクリックして、各ロケーションをロックし、トロリーが結合されるま

で待ちます。詳細については、ステーションソフトウエアのオンラインヘルプを参照して

ください。

→ 両方のハンドルを使用してスリーブを押し上げ、ハンドルを下に下げます。
