ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
153
3.9.2.9 44 mm X テープフィーダ
3

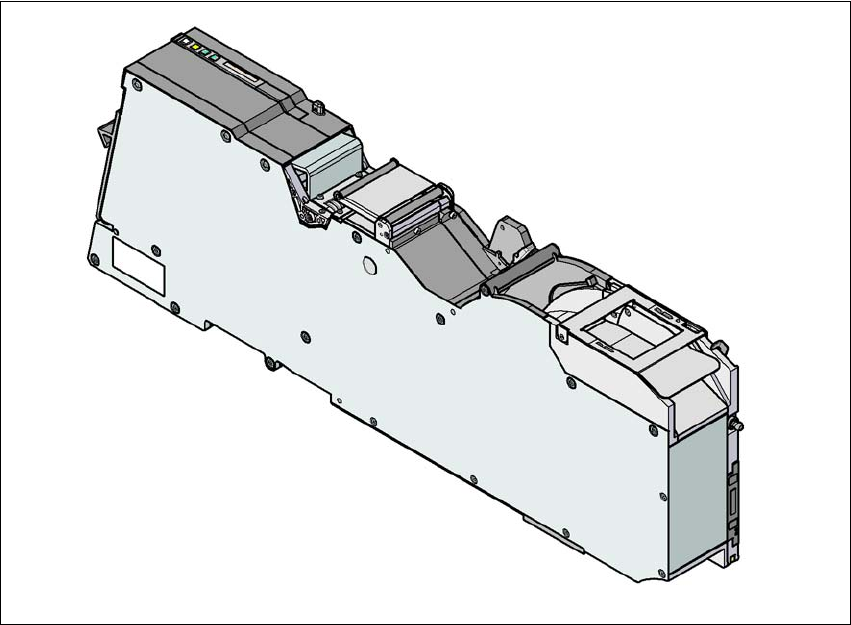

図 3.9 - 11 44 mm X テープフィーダ
3
3
3
3
44 mm X テープフィーダ
アイテム番号 00141275-xx
スプライスセンサ付き 44 mm X テープフィーダ
アイテム番号 00141295-xx
幅
58.0
フィーダが占有するロケーション個数
5
送りピッチ
4 mm から 52 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
154
3.9.2.10 56 mm X テープフィーダ
3

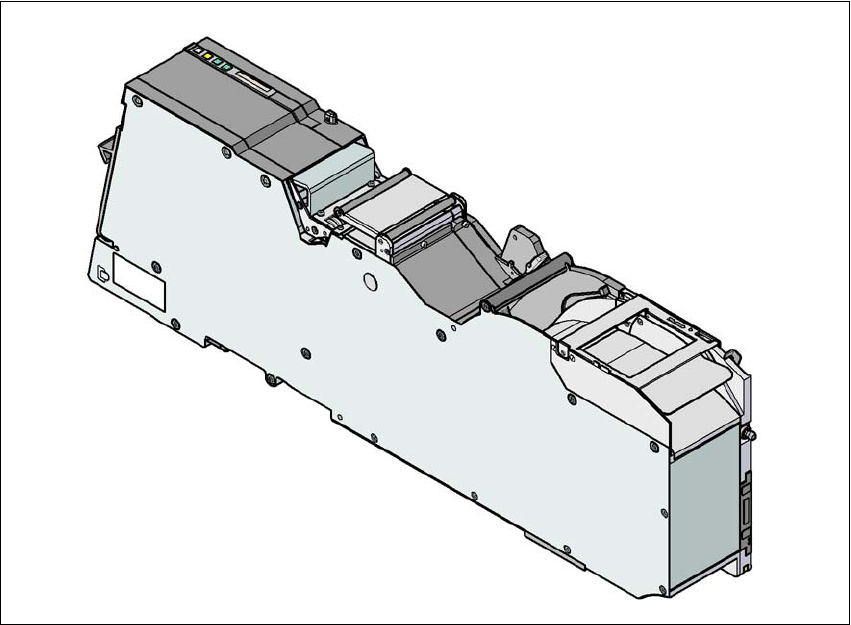

図 3.9 - 12 56 mm X テープフィーダ
3
3
3
56 mm X テープフィーダ
アイテム番号 00141276-xx
スプライスセンサ付き 56 mm X テープフィーダ
アイテム番号 00141296-xx
幅
69.8
フィーダが占有するロケーション個数
6
送りピッチ
4 mm から 64 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
155
3.9.2.11 72 mm X テープフィーダ
3
図 3.9 - 13 72 mm X テープフィーダ
3
3
3
72 mm X テープフィーダ
アイテム番号 00141277-xx
スプライスセンサ付き 72 mm X テープフィーダ
アイテム番号 00141297-xx
幅
81.6
フィーダが占有するロケーション個数
7
送りピッチ
4 mm から 80 mm、4 mm ピッチ
部品テープの交換時間
< 45 s
マシンにプリセット済みフィーダ交換時間
≤ 8 s
