ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.9 目視チェックを実行する
251
5.9 目視チェックを実行する
5.9.1 X フィーダをチェックする
5

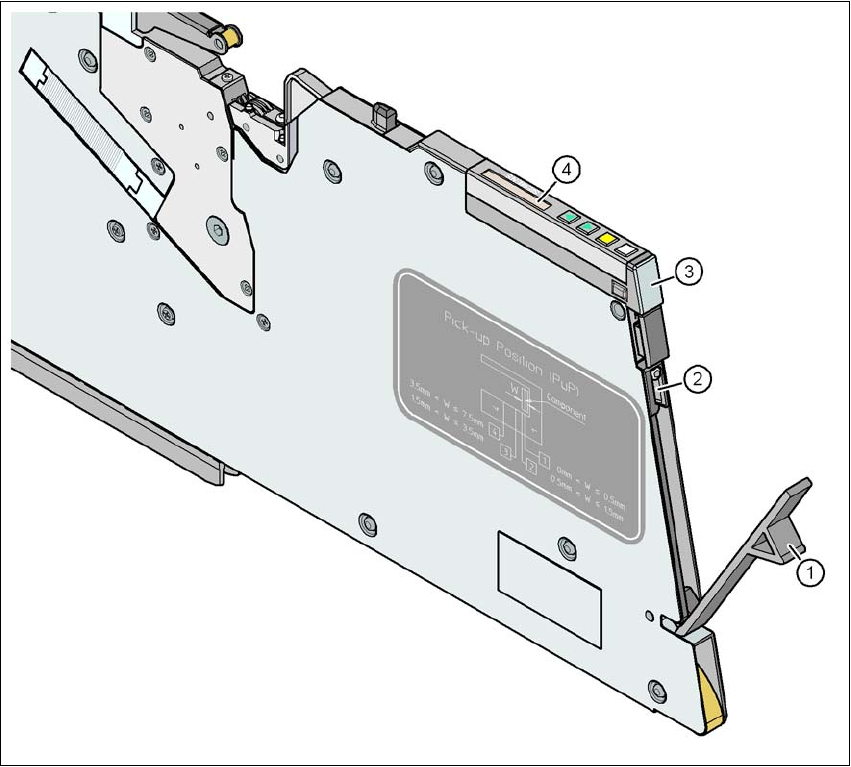

図 5.9 - 1 X フィーダをチェックする (8 mm X の例が表示されています )
(1) フラップ
(2) カッタ
(3) ステータス表示
(4) LCD 表示
5
→ X テープフィーダのカバーテープ除去コンテナが満載かどうかチェックします。フラップ
（アイテム 1）を開きます。カバーテープを引き出し、はさみまたは 8mm および 12mmX テー
プフィーダの内蔵カッタ（アイテム 2）で切断します。
5 マシンで作業をする ユーザーマニュアル SIPLACE SX1/SX2
5.9 目視チェックを実行する ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
252
ご注意 5
カバーテープを引きちぎらないこと。引きちぎると、カバーテープの引き離しで問題が発
生する可能性があります。8mm および 12mmX テープフィーダには、簡単に切断できるよう
に内蔵のカッタ（アイテム 2）があります。
→ マルチカラーステータス表示をチェックします ( ページ 251
の図 5.9 - 1 のアイテム 3)
– 緑が点灯する場合、フィーダは待機状態にあります。
– オレンジ色が点灯する場合、警告を報告しています。警告文が LCD 表示に表示されま
す(ページ251
の図 5.9 - 1 のアイテム 4)。LED がスマートフィーダでは適宜点灯し
ます。
– ステータス表示が赤色の場合、異常が発生しています。エラーメッセージが LCD 表示
に表示されます ( ページ 251
の図 5.9 - 1 のアイテム 3)。LED がスマートフィーダで
は適宜点灯します。オペレータパネルの LCD およびステータス表示の一覧は、セク
ション 5.11
、ページ 267 にあります。
ステータス表示が消灯している場合、その原因は次のようになります。 5
– このフィーダは、現在のセットアップにありません。
– フィーダは故障しています。
– フィーダは、運転できなくなっています ( 圧力の低下など )。
5.9.2 タイムリーにテープを接合する
ご注意 :
フィーダの部品が空にならないように早めにテープを接合します。さもないと、長時間の
停止時間が発生します。
しかし、継ぎ足すのが早すぎてもいけません。というのは、もとのテープの最後に継ぎ足
した後新しいリールでテープを巻き取ると、新しいテープを保持しているリールがあふれ
てしまい、テープはそのあとリールから滑り落ち、もつれてしまうからです。このことに
よりまた吸着エラー、長期間の停止時間が発生することになります。 5
ユーザーマニュアル SIPLACE SX1/SX2 5 マシンで作業をする
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 5.9 目視チェックを実行する
253
5.9.3 サポートをチェックする
→ バックアップテーブル上の磁気 PCB サポートサポートピンの位置を次のようにチェックし
ます。
– PCB サポートサポートピンが PCB 下側の部品とぶつかってていないことを確認します。
– さらに、PCB サポートサポートピンが PCB コンベヤパネルとぶつかっていないことを
確認します。
– サポートピンの安全かつ自動配置を確実にするため、スマートピンサポートオプショ
ンをご使用になることをお奨めします。セクション 6.11
、ページ 345 も参照してくだ
さい。
5.9.4 追加テープリール用サポート
5

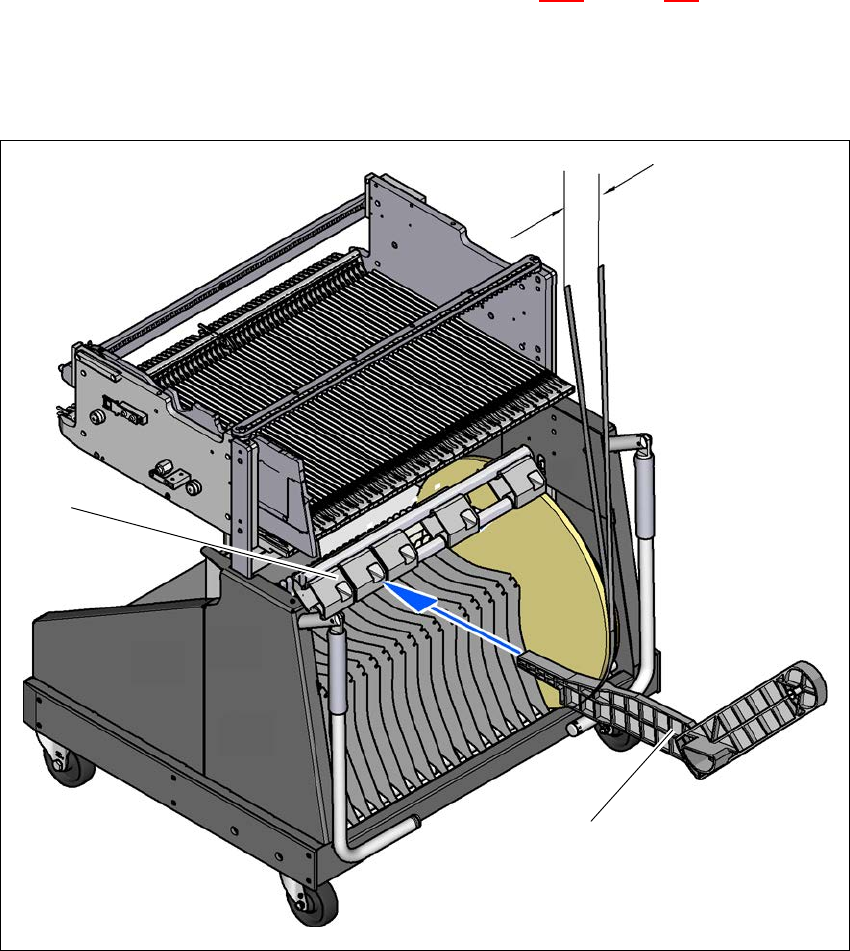

図 5.9 - 2 追加テープリール用サポート
最大 60 mm
(1)
(2)
