ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.6 SIPLACE 高圧力ヘッド
319
6.6 SIPLACE 高圧力ヘッド
アイテム番号 00119736-xx 高圧力ヘッド
このアイテム番号は、標準ツインスターではなく、高圧力ヘッド付属の新規実装マシンを注文
されたときにしか適用されません。
6.6.1 説明
SIPLACE 高圧力ヘッドは、標準ツインスターの開発副産物です。これは、同じ対象部品を実装
し、かつ最大 30N の着地圧力を達成することができるようになっています。 標準ツインスター
で使用されるノズルおよびグリッパのすべてを、SIPLACE 高圧力ヘッドで使用することができ
ます。
6.6.2 テクニカルデータ
6
これ以外のすべてのツインスターおよび高圧力ヘッドのテクニカルデータは同じです ( ページ
121
のセクション 3.5.3.2 参照 )。
プログラム可能な着地圧力 2.0 N から 10 N±10 %
10 N より大きく、最大 30 N ±15 %
6 ステーション詳細 ユーザーマニュアル SIPLACE SX1/SX2
6.7 ツインスター用部品カメラ、FC カメラ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
320
6.7 ツインスター用部品カメラ、FC カメラ
6.7.1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
アイテム番号 00119718-xx 固定部品カメラ 16x16 デジタル、タイプ 25
6

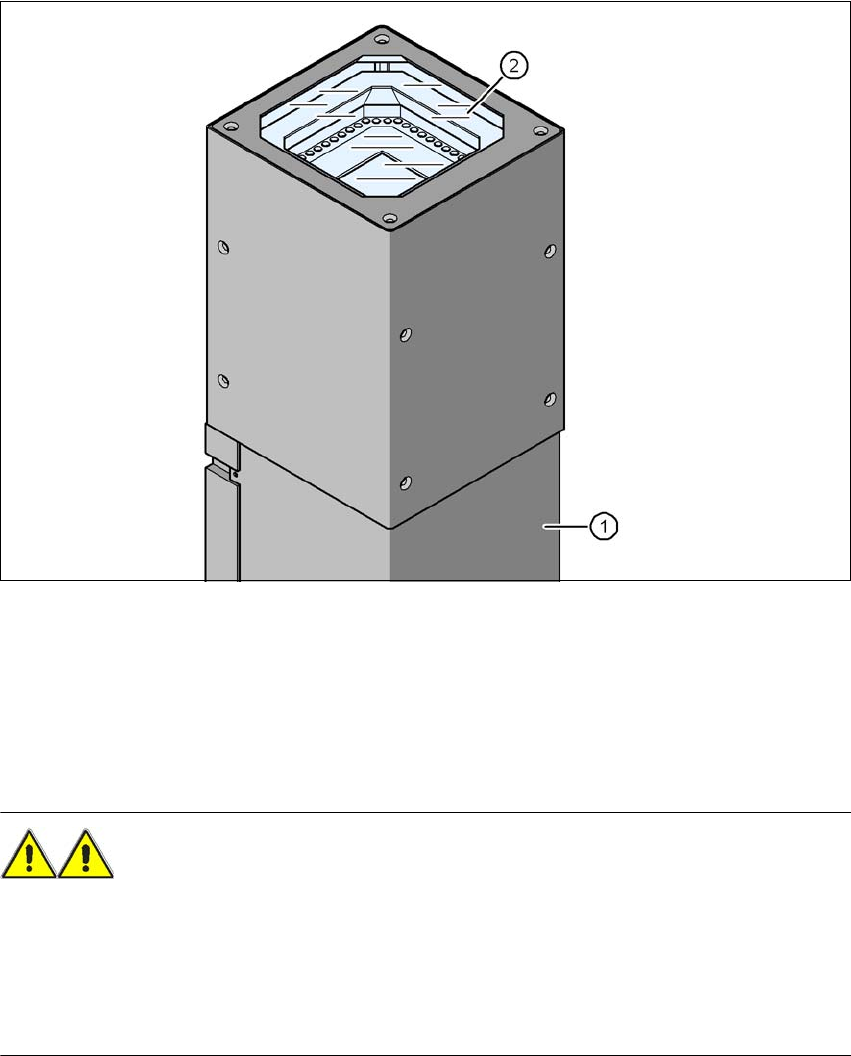

図 6.7 - 1 固定 P&P 部品カメラ ( タイプ 25) 16 x 16、デジタル (FC カメラ )
(1) 内蔵カメラおよびカメラアンプ付きカメラハウジング
(2) ガラスプレート - 照明およびレンズレベル上部
6.7.2 安全指導
警告 6
実装ヘッドを、ツインスターからスピードスターに交換するとき、ツインスターの固定部品カ
メラ、タイプ 33、55 x 45、デジタルおよびタイプ 25、16 x 16、デジタル（FC カメラ）は、取
り外さなければなりません。さもないと、スピードスターがカメラハウジングに干渉します。
実装ヘッドを、ツインスターからマルチスターに交換する場合、固定部品カメラ、タイプ 33、
55 x 45、デジタルを下の位置に取り付けます。
ユーザーマニュアル SIPLACE SX1/SX2 6 ステーション詳細
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 6.7 ツインスター用部品カメラ、FC カメラ
321
6.7.3 テクニカルデータ
6
6
6
6
6.7.4 位置
固定部品カメラの位置およびそれに関連する構成は、セクション 3.8.2 のページ 136 以降に説
明があります。
部品寸法 シングル部品測定に対し、0.2 x 0.2 mm から最大 16 x 16 m
対象部品 0402 から SO、PLCC、 QFP、 ソケット、プラグ、BGA、特殊部品、ベア
ダイ、フリップチップ、シールド
最小リードピッチ 0.25 mm
最小リード幅 0.1 mm
最小ボールピッチ 0.14 mm
最小ボール径 0.08 mm
視野 19.4 mm x 19.4 mm
照明方式 フロント照明 (6 レベル、必要に応じてプログラム可能 )
