3 テクニカルデータおよびアセンブ リ ユーザーマ ニュアル SIPLACE S X1/SX2 3.10 SIPLAC E SX1/SX2 の部品トロリー ソフトウエア バージョン SC.706.xx 以降 2012 年 4 月日本語版 170 3 図 3 .10 - 3 部品トロリー、60 トラック付き SIPLACE S X1/SX2、正面図および背面図 (1) シャシー (2) 段取り替えテーブル (3) テープコンテナ (4) …
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.10 SIPLACE SX1/SX2 の部品トロリー
169
部品段取り替えテーブルは、自立式で、外部セットアップエリアでフィーダをセットアップす
ることができます。つまり、部品トロリーを交換するために、短時間だけしか生産工程を中断
する必要がないことになります。
3

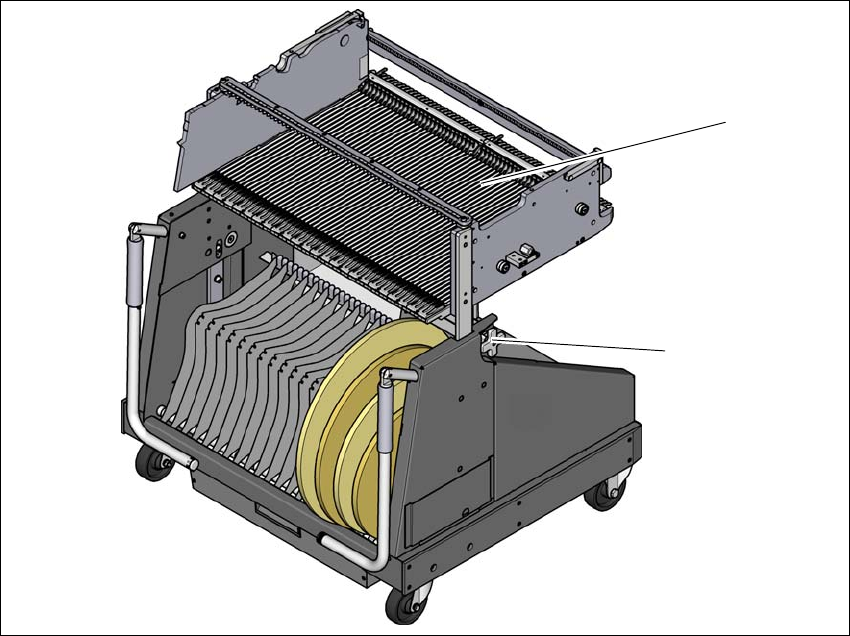

図 3.10 - 2 部品トロリー、SIPLACE SX1/SX2
(1) 60 トラック付き段取り替えテーブル
(2) マシンの高さを微調整する高さ設定
3.10.1 構造
基本的に部品トロリーは、シャシー、フィーダ保持用部品段取り替えテーブル、テープリール
コンテナ、ゴミ箱から構成されています。2 種類の部品トロリーがあります。一方の部品トロ
リーには、60 トラック付き段取り替えテーブルがあり、もう一方には 30 トラック付き段取り
替えテーブルがあります。30 トラック付き部品トロリーは、WPC5/WPC6 の隣にセットアップし
なければなりません。
(2)
(1)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.10 SIPLACE SX1/SX2 の部品トロリー ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
170
3

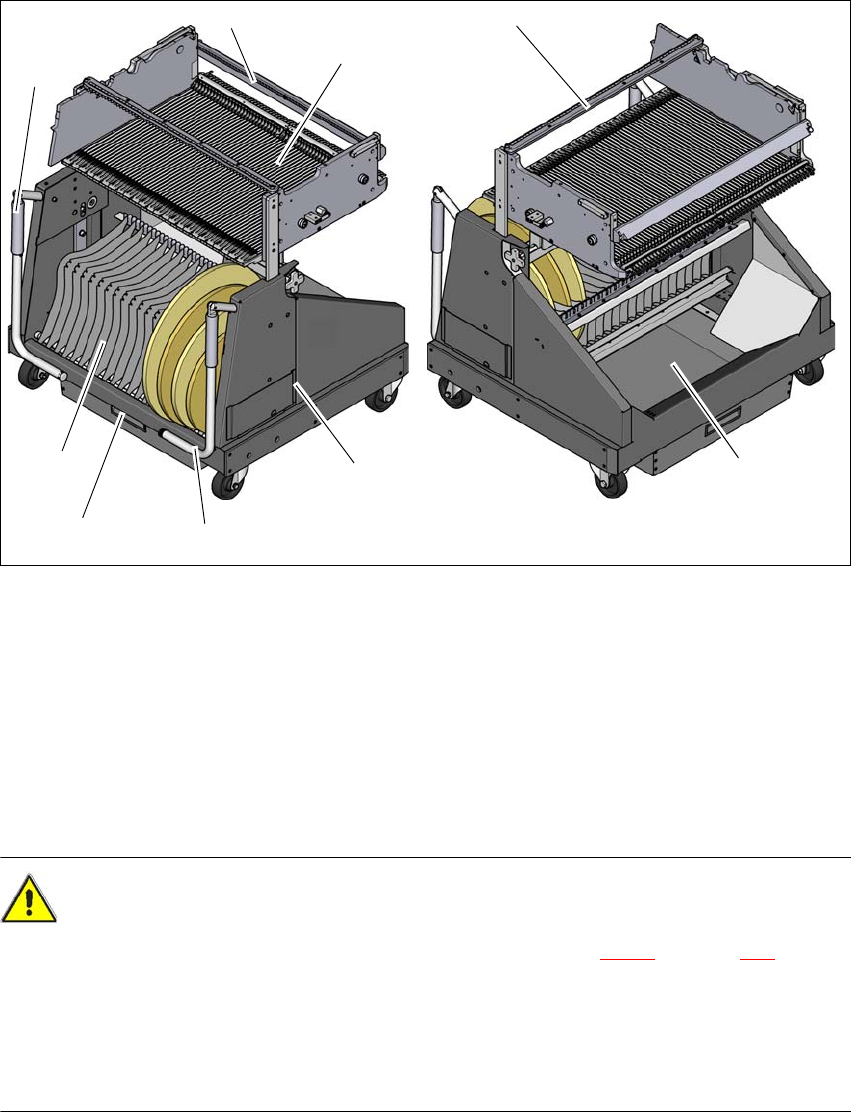

図 3.10 - 3 部品トロリー、60 トラック付き SIPLACE SX1/SX2、正面図および背面図
(1) シャシー
(2) 段取り替えテーブル
(3) テープコンテナ
(4) 使用済みテープ箱
(5) ハンドル
(1) ハンドガード
注意 3
→ 部品トロリーの使用済みテープ箱を引き出すとき、セクション 5.8.2
のページ 249 の安全
指導を守ってください。
– ハンドルは、部品トロリーを押す時にしか使用しないこと。
→ 部品トロリーを搬送する場合、フォークリフトを使用するか、パレットでそれを持ち上げ
ます。
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.10 SIPLACE SX1/SX2 の部品トロリー
171
3.10.2 説明
標準バージョンでは、テープリールコンテナに、最大 17" (432 mm) のテープリールが入りま
す。
テープコンテナと部品トロリー間の左右にセットアップリスト保管用の二つの 5 mm 幅の隙間が
あります。
引き出し式使用済みテープ箱は、シャシーの下にあります。切断された使用済みテープは、
シュートを通り、満杯になったら空にする必要のあるごみ箱に移動します。
ハンドルは、上下にたたむことができます。
ご注意 3
運転をおこなうためには、すべての部品トロリーまたはワッフルチェンジャがマシンに結合さ
れていなければなりません。セクション 2.7.5.1
のページ 74 で説明されているように、空に
なっているロケーションには、ダミーフィーダを配置する必要があります。
3.10.3 テクニカルデータ
3
部品トロリー寸法
60 トラック付き部品トロリー ( 長さx幅)
30 トラック付き部品トロリー ( 長さx幅)
760 mm x 864 mm
760 mm x 471 mm
折りたたんだハンドル付きの高さ
900 mm (PCB 搬送高さ :
930 mm (
PCB 搬送高さ :
950 mm (PCB 搬送高さ :
934 mm
964 mm
984 mm
60 トラック付き部品トロリーの重量
フィーダなし
フィーダあり ( 完全構成 )
30 トラック付き部品トロリーの重量
フィーダなし
フィーダあり ( 完全構成 )
104 kg
266 kg
76 kg
157 kg
テープリール径
標準
最大
最大 432 mm (17“)
483 mm (19“)
フィーダロケーション
60 トラック付き部品トロリー
30 トラック付き部品トロリー
フィーダ 60 本、8 mm
フィーダ 30 本、8 mm
部品トロリー交換時間
< 1 分
