ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
161
3.9.4.3 制約
– LDU-X は、手動でセットアップに構成しなければなりません。
– LDU-X は、トラック 7 － 26 にしかセットアップできません。
– LDU-X は、各部品トロリー 1 台に 1 台しか構成できません。
– リニアフィーダは、LDU-X の隣にセットアップしてはいけません。
– MTC または WPC および LDU-X は、1 台の X-Y 軸のある 1 箇所の実装エリアにしかセットアッ
プできません。
– X-Y 軸は、たとえ二箇所の実装ロケーションから吸着できる場合でも、1 台の LDU-X からし
か吸着できません。
3.9.4.4 特定のフラックス膜厚のディッププレート
ディッププレートの深さ アイテム番号
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.9 SIPLACE SX1/SX2 の X フィーダ ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
162
3.9.5 X シリーズのフィーダアダプタ
アイテム番号 00141305-xx X シリーズフィーダのアダプタ
アイテム番号 00141308-xx 廃棄コンベヤのアダプタプレート
アイテム番号 00141310-xx ラベルプレゼンタのアダプタプレート
3
X テープフィーダの種類が拡張され、スティックフィーダ、ラベルプレゼンタ、廃棄コンベヤ
が含まれました。アダプタを使用して、S スティックフィーダ、ラベルプレゼンタ、廃棄コン
ベヤを、X シリーズの部品トロリーで使用するよう変換することができます。このアダプタは、
次のように機械的な機能のみばかりか、電子的機能の役割も果たします。S フィーダからの通
信信号を、拡張 X シリーズプロトコルに準拠する信号に変換します。フィーダ識別のような追
加機能も、備えられています。
ご注意 3
アクセス範囲にスピードスター（C&P20）がある場合には、S スティックフィーダ、ラベルプレ
ゼンタ、廃棄コンベヤは、部品トロリーにセットアップすることができません。
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.9 SIPLACE SX1/SX2 の X フィーダ
163
3.9.5.1 ラベルプレゼンタ装備の X シリーズ用フィーダアダプタ
3

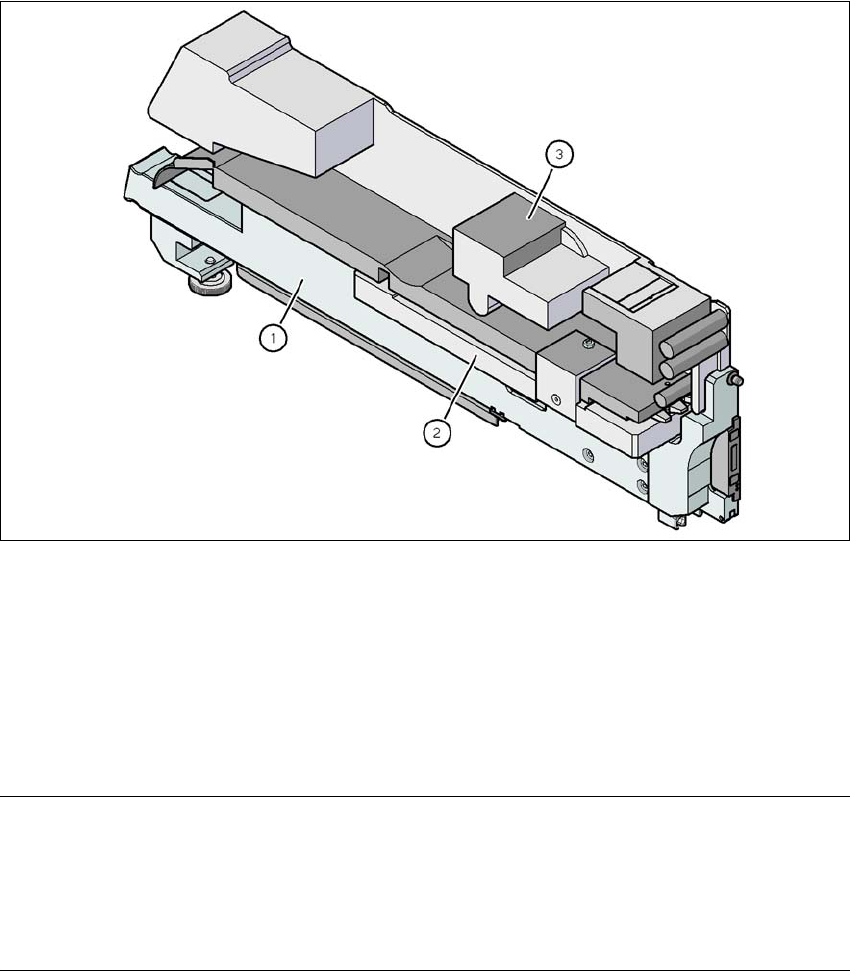

図 3.9 - 17 ラベルプレゼンタ装備の X シリーズ用フィーダアダプタ
(1) X シリーズフィーダ用アダプタ ( アイテム番号 00141305-xx)
(2) ラベルプレゼンタ用アダプタプレート ( アイテム番号 00141310-xx)
(3) ラベルプレゼンタ
3.9.5.2 スティックフィーダ装備の X シリーズ用フィーダアダプタ
ご注意 3
アダプタプレートは、X シリーズフィーダ用アダプタとともに標準として供給されます。
– アダプタプレートは、最大 16.5 mm までの高さの部品に使用すること。
– 16.5 mm から 25 mm までの高さの部品は、アダプタプレートなしで実装処理されます。
