ユーザーマニュアル SIPLACE SX1/ SX2 2 運転上の安全 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2 .8 マシンの残留電圧と放電時間 75 2.8 マシンの残留電圧と放電時間 非常停止押しボタンを押すか、 マシンをオフすると、X-Y 軸の軸の 260 VDC リンク電圧および スター軸の 150 VDC リンク電圧が、 非常に短時間のうちに危険性のない残留電圧まで降下 しま す。 …
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.7 安全装置 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
74
2.7.5 ハンドガード
2.7.5.1 ロケーションのハンドガード
警告 2
SIPLACE SX1/SX2 で部品トロリーの運転の安全は、少なくとも一つおいた空きロケーションを
すべてフィーダまたはハンドガード ( ダミーフィーダ ) で占有した場合に、確保されます。
ワッフルトレイホルダをセットアップするときも、一つ置きに空いているロケーションを保護
する必要があります。言い換えると、2 個の隣り合うフィーダの間、またはフィーダおよび
ワッフルトレイホルダの間に空きロケーションが 1 個以上あってはいけません。

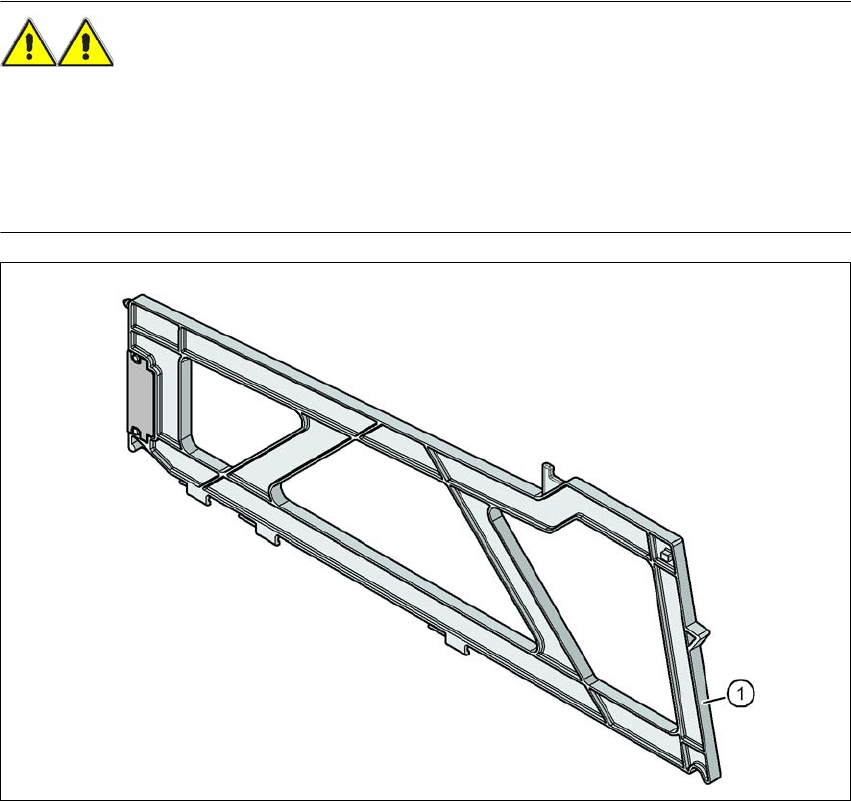

図 2.7 - 9 部品トロリーロケーションのハンドガード
2
(1) ダミーフィーダ SIPLACE X、アイテム番号 00141226-xx
ユーザーマニュアル SIPLACE SX1/SX2 2 運転上の安全
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 2.8 マシンの残留電圧と放電時間
75
2.8 マシンの残留電圧と放電時間
非常停止押しボタンを押すか、マシンをオフすると、X-Y 軸の軸の 260 VDC リンク電圧および
スター軸の 150 VDC リンク電圧が、非常に短時間のうちに危険性のない残留電圧まで降下しま
す。
警告 2
マシンには、3 x 200 VAC、3 x 208 V AC、 3 x 220 V AC、 3 x 230 V AC、3 x 380 V AC、
3 x 400 V AC または 3 x 415 V AC±5 %、50/60 Hz のメイン電源電圧が供給されています。す
なわち、メインスイッチをオフにしても、システム内のいくつかの装置には致命的な電圧がか
かっている可能性があります。マシンを不適切に取り扱うと、作業者が死亡、重傷、またはマ
シンに大きな損害を被ることがあります。
→ 適合する事故防止と DIN の規則（特に DIN EN 60204、パート 1 または IEC60204、パート 1）
および自国で適用できる規則に必ず従うこと。
→ 電源ユニット上のカバーは、資格があり訓練された人しか開けないこと。
2
図 2.8 - 1 電源ユニット
(1) メインスイッチ
(2) カバー背面の電源ユニット
(3) カバーのボルト付き錠
(3)
(1)
(2)
2 運転上の安全 ユーザーマニュアル SIPLACE SX1/SX2
2.8 マシンの残留電圧と放電時間 ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
76
図 2.8 - 2 電源ユニットの測定箇所
(1) ヒューズおよび分配ボード (A3)
(2) 整流ボード (A7)
(1)
(2)
