3.6.2 X 軸の構造
3
図 3.6 - 2 X 軸の構造 - ヘッドマウントビュー
(1) X 軸リニアモータ付きヘッドマウント ( 第一部分 )
(2) 固定ベアリング ( 第一部分 ) およびファン付属の Y 軸リニアモータ 2
(3) 永久磁石（X リニアモータの第二部分）付きガイﾄﾞシステム
(4) ケーブルおよびホースキャリア
(5) ヘッド制御ユニット付きヘッドボード
(6) ルースベアリング ( 第一部分 ) およびファン付属の Y 軸リニアモータ 1
(4)
(3)
(1)
(5)
(2)
(6)
3 テクニカルデータおよびアセンブリ ユーザーマニュアル SIPLACE SX1/SX2
3.6 X-Y 軸システム ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版
124
3

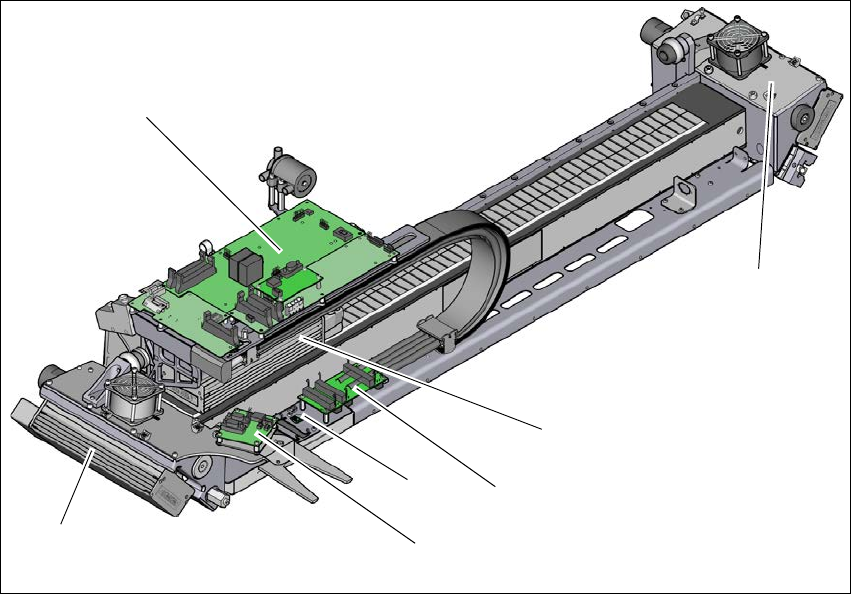

図 3.6 - 3 X 軸の構造 - ヘッドマウントビュー
(1) ルースベアリング（第一部分）およびファン付属 Y 軸リニアモータ
(2) ヘッド制御ユニット付属ヘッドボード
(3) ルースベアリング（第一部分）およびファン付属 Y 軸リニアモータ 2
(4) X 軸リニアモータ ( 第一部分 )
(5) X-Y 軸インタフェース X 軸
(6) X-Y 軸インタフェース Y 軸
(7) センサモジュール
(2)
(1)
(3)
(4)
(5)
(7)
(6)
ユーザーマニュアル SIPLACE SX1/SX2 3 テクニカルデータおよびアセンブリ
ソフトウエアバージョン SC.706.xx 以降 2012 年 4 月日本語版 3.6 X-Y 軸システム
125
3
図 3.6 - 4 X 軸の構造 - 下からのビュー
(1) PCB カメラ
(2) インクリメンタルエンコーダ
(3) 長さ測定システム ( 下側の X-Y 軸上 )
X 軸は、リニアモータで駆動されています。ドライブの第二部分は、永久磁石で構成されてお
り、X-Y 軸アームに取り付けられています。第一部分は、ヘッドマウントにボルト締めされて
います。ヘッドマウントは、すべての実装ヘッドのタイプを取り付けられるように設計されて
います。SIPLACE マシンの高度なフレキシビリティの利点のひとつです。
(2)
(1)
(2)
(3)
